Захватное устройство для мягких контейнеров

Захватное устройство для мягких контейнеров

Иллюстрации

Показать все

Реферат



1.ЗАХВАТНОЕ УСТРОЙСТВО ДНЯ МЯГКИХ КОНТЕЙНЕРОВ, содержащее треугольную рамку для петли верхней части контейнера и штангу для размещения в петле, вьшолненную изогнутой с обращенным вверх концом, от ли ч ающё е ся тем, что, с целью повьппения производительное ти путем автоматического освобождения петли верхней части контейнера, штанга вьшолнена с жестко прикрепленным к верхней части указанного конца и обращенным в одну сторону с ней и параллельно ей пальцем, расположенным в отверстии, вьшолненном в вершине треугольной рамки, с возможностью поворота относительно своей оси и возвратно-поступательного перемещения от привода. Об

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (д1) В 66 С 1758

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 357717.2/29-11 (22) 11 ° 04. 83 (46). 07.12.84, Бюл. В 45 (72) И.Т. Штоколов, (71) Всероссийский научно-исследо,вательский институт защиты растений (53) 621.86.061(088.8) (56) 1. Авторское свидетельство СССР

8 845768, кл. В 66 С 1/10, 1978.. (54)(57) 1.ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ

МЯГКИХ КОНТЕЙНЕРОВ, содержащее треугольную рамку для петли верхней части контейнера и штангу для размещения в петле, выполненную изогнуÄÄSUÄÄ 1127838 А той с обращенным вверх концом, отличающееся тем,что, с целью повышения производительности путем автоматического освобождения петли верхней части контейнера, штанга выполнена с жестко прикрепленным к верхней части указанного конца и обращенным в одну сторону с ней н параллельно ей пальцем, расположенным в отверстии, выполненном в вершине треугольной рамки, с возможностью поворота относительно своей оси и возвратно-поступатель-ного перемещения от привода.

1127838

2. Устройство по и. 1, о т л ичающеес я тем,чтопалецвыполнен с кольцевой проточкой на свободном конце, а цривод представляет собой прикрепленный к вершине тре1

Изобретение относится к подъемнотранспортной технике, в частности к захватным устройствам для мягких код«тейнеров, Известно захватное устройство для мягких контейнеров, содержащее, треугольную рамку для петли верхней части контейнера и штангу для размещения в петле, выполненную изогнутой с обращенным вверх концом (1 ).

Недостатком известного устройст- !0 .ва является низкая производительность из-за необходимости вручную= вытаскивать штангу из петли при освобождении контейнера от захватного устройства. !5

Цель изобретения — повышение производительности путем автоматического освобождения петли верхней части контейнера.

Указанная цель достигается тем, го что в захватном устройстве для мягких контейнеров, содержащем треугольную рамку для петли верхней части контейнера и штангу для размещения в петле, выполненную 25 изогнутой с обращенным вверх концом, штанга выполнена с жестко прикрепленным к верхней части указанного конца и обращенным в одну сторону с ней и параллельно ей пальцем, расположенным в отверстии, выполненном в вершине треугольной рамки, с возможностью поворота относительно своей оси и возвратнопоступательного перемещения от привода.

Палец выполнен с кольцевой проточкой на свободном конце, а привод представляет собой прикрепленный .к вершине треугольной рамки гидроцилиндр, на конце штока которого закреплена вилка с обращенными вниз и расположенными в проточке Пальца концами. угольной рамки гидроцилиндр, на конце штока которого закреплена вилка с обращенными вниз и расположен-

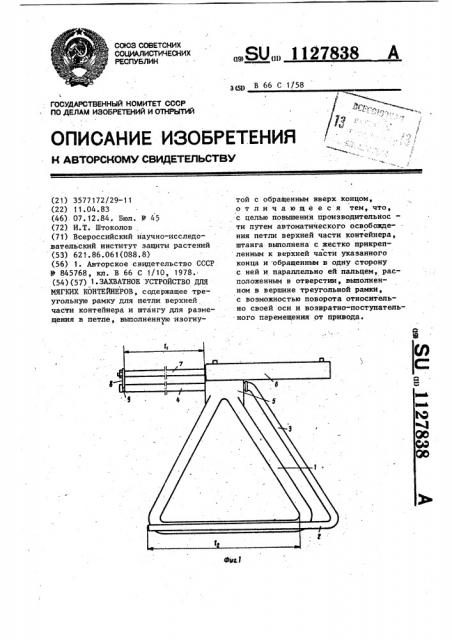

° ными .в проточке пальца концаНа фиг. 1 изображено захватное устройство, общий вид, на фиг. 2 то же, вид сбоку.

Захватное устройство содержит треугольную рамку 1, штангу 2, выполненную изогнутой с обращенным вверх концом 3 и жестко прикреплен-! ным к верхней части указанного конца 3 пальцем 4, который расположен в отверстии вершины 5 треугольной рамки 1 с возможностью поворота вокруг своей оси и возвратно-поступательного перемещения от привода.

Штанга 2 взаимодействует с горизонтальной стороной треугольной рамки

1, и .«этом г где 1„ — рабочая часть пальца 4; („ - рабочая часть штанги 2 (фиг. 1).

Захватное устройство снабжено прикрепленным к вершине 5 треугольной рамки 1 гидроцилиндром 6, на конце штока 7 которого закреплена вилка 8. свободные концы которой расположены в кольцевой проточке 9, выполненной на свободном конце пальца +. Захватное устройство навешивается на крюк тракторного погрузчика (не показан), а гидроцилиндр 6 присоединяется к гидросистеме трактора.

Захватное устройство работает следующим образом.

Петля верхней части мягкого контейнера вставляется в треугольную .рамку 1, а затем в петлю вводится штанга 2- С помощью тракторного погрузчика захватное устройство поднимается, верхняя ветвь петли натягивается и прижимает нижнюю ветвь к горизонтальной стороне рамки и фиксирует ее. При дальнейшем натяжении верхней ветви штанга 2 притягивается к горизонтальной стороне

Составитель И. Галкина

Техред Л.Коцюбняк . Корректор О.Билак;

Редактор Н. Яцола

Заказ 8829/16. Тираж 825

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Пбдписное

Филиал. ППП "Патент", r Ужгород, ул. Проектная, 4

3 .11278 рамки 1 и заклинивает петлю. Контей-" : нер таким образом удерживается захватным устройством.

После погрузки контейнера в транспорт или его разгрузки ослабляют натяжение петли путем опускания зах-. ватного устройства, а затем с по-" мощью гидроцилиндра 6 посредством вилки 8, входящей в кольцевую проточку 9, штанга 2 выводится из петли и захватное устройство поднимают вверх. В результате зтого, так как Я„ = В, петля выходит из рам38, 4 ки 1 и мягкий контейнер освобождается от захватного устройства. В исходное положение штанга 2 возвращается с помощью гидроципиндра 6.

Предлагаемое захватное устройство обеспечивает повышение производительности путем автоматического освобождения петли верхней части контейнера, позволяет повысить технику безопасности и уменьШить трудозатраты при погрузочно-разгрузочных операциях.
