Установка для подъема гидросмеси

Установка для подъема гидросмеси

Иллюстрации

Показать все

Реферат



УСТАНОВКА ДЛЯ ПОДЪЕМА ГИДРОСМЕСИ, содержащая ряд эрлифтов со .смесителями, расположенными на разных уровнях, и расходную емкость, отличающаяся тем, что, с целью повышения экономичности и надежности, расходная емкость разделена перегородками с последовательно уменьшающейся высотой, разделяющими емкость на отсеки, каждый из которых соединен со смесителем соответствующего эрлифта, причем каждый последующий смеситель расположен ниже уровня расположения предыдущего на величину, равную разности высот соответствующих перегородок. S СП to 00 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 F 04 F 1/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3630701/25-06 (22) 05.08.83 (46) 07.12.84. Бюл. № 45

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (72) А. П. Кононенко, С. А. Рабчинский и В. Г. Миргородский (71) Донецкий ордена Трудового Красного

Знамени политехнический институт (53) 621.695 (088.8) (56) 1. Авторское свидетельство СССР № 377557, кл. F 04 F 1/00, 1971.

2. Авторское свидетельство СССР № 1000609, кл. F 04 F 1/18, 1980.

„„SU„„1128003 А (54) (57) УСТАНОВКА ДЛЯ ПОДЪЕМА

ГИДРОСМЕСИ, содержащая ряд эрлифтов со.смесителями, расположенными на разных уровнях, и расходную емкость, отличающаяся тем, что, с целью повышения экономичности и надежности, расходная емкость разделена перегородками .с последовательно уменьшающейся высотой, разделяющими емкость на отсеки, каждый из которых соединен со смесителем соответствующего эрлифта, причем каждый последующий смеситель расположен ниже уровня расположения предыдущего на величину, равную разности высот соответствующих перегородок.

1128003.

36 — 40 подключен к общему воздушному коллектору 41. Установка содержит воздухоотделители 42 — 46.

Установка работает следующим образом.

Гидросмесь поступает в отсек 16 расходной емкости 11. Для транспортирования гидросмеси на заданную высоту. включают эрлифт 1, подача которого по величине не превышает минимального притока при мак50

Изобретение относится к устройствам для перекачивания гидросмесей, в частности к конструкции эрлифтных установок, и может быть использовано в энергетической, горной, металлургической и химической промышленности.

Известна эрлифтная многоступенчатая установка, каждая из ступеней которой снабжена подъемной трубой, воздухоотделителем, смесителем и нисходящей ветвью, включенной в приемный резервуар следующей ступени (1) .

Недостаток этой установки — низкий

КПД.

Наиболее близкой к предлагаемой по технической сущности является установка для подъема гидросмеси, содержащая ряд эрлифтов со смесителями, расположенными на разных уровнях, и расходную емкость (2).

Недостатками известной установки являются низкие экономичность и надежность.

Цель изобретения — повышение эконо20 мичности и надежности.

Указанная цель достигается тем, что в установке для подъема гидросмеси, содержащей ряд эрлифтов, расположенных на разных уровнях, и расходную емкость, последняя разделена перегородками с последовательно уменьшающейся высотой, разделяющими емкость на отсеки, каждый из которых соединен со смесителем соответствующего эрлифта, причем каждый последующий смеситель расположен ниже уровня 30 расположения предыдущего на величину, равную разности высот соответствующих перегородок.

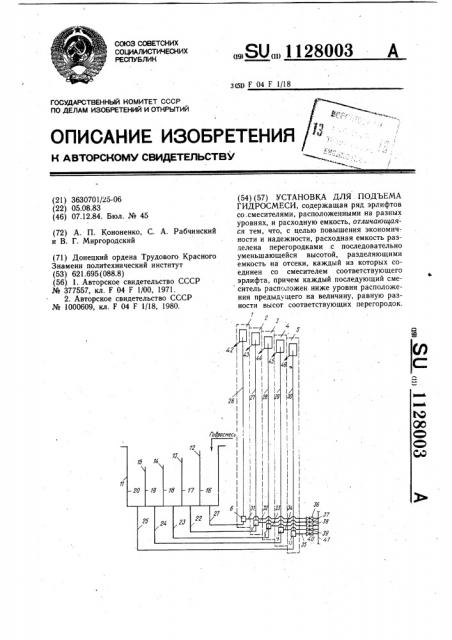

На чертеже изображена схема установки для подъема гидросмеси.

Установка для подъема гидросмеси содержит ряд эрлифтов 1 — 5 со смесителями

6 — 10, расположенными на разных уровнях, и расходную емкость 11, которая разделена перегородками 12 — 15 с последовательно уменьшающейся высотой, разделяющими ем- 40 кость 11 на отсеки 16 — 20, каждый из которых соединен со смесителем 6 — 10 соответствующего эрлифта 1 — 5, причем каждый последующий смеситель расположен ниже уровня расположения предыдущего на величину, равную разности высот соответствующих перегородок. Установка содержит всасывающие патрубки 21 — 25 и подъемные трубы 26—

30. Каждый из смесителей 6 — 10 посредством воздухопроводов 31 — 35 и задвижек симально возможном погружении, определяемом высотой перегородки 12, для чего открывают задвижку 36 на воздухопроводе 31. Сжатый воздух с общего коллектора 41 подается в смеситель 6, где смешивается с поступающей сюда по всасывающему патрубку 21 гидросмесью. Аэрогидросмесь за счет энергии сжатого воздуха транс портируется по подъемной трубе 26 в воздухоотделитель 42, где происходит отделение воздуха от гидросмеси, которая направляется потребителю. Воздух сбрасывается в атмосферу, Если приток гидросмеси больше подачи эрлифта 1, жидкость из отсека 16 переливается через перегородку 12 и заполняет отсек 17. Погружение эрлифта 1 при этом остается постоянным, так как определяется высотой порога перелива гидросмеси, из отсека 16 в отсек 17, т. е. высотой перегородки 12. Сохранение постоянным величины погружения смесителя 6 при увеличении притока гидросмеси обеспечивает также постоянство подачи эрлифта 1, а следовательно, и расхода воздуха на него, а это в свою очередь обеспечивает работу его в оптимальном режиме с максимально возмож ным КПД, т. е. в том режиме, на который и рассчитывается эрлифт 1. Обеспечение постоянства расхода воздуха на эрлифт 1 и давления в смесителе 6 исключает необходимость постоянного регулирования потребления сжатого воздуха, что повышает надежность системы воздухоснабжения и снижает расход энергии на ее регулирование.

После перелива через перегородку 12 вследствие увеличения притока уровня гидросмеси в отсеке 17 высоты, равной высоте перегородки 13, включают эрлифт 2, открывая задвижку 37 на воздухопроводе 32. Воздух в смесителе 7 смешивается с поступающей сюда по всасывающему патрубку 22 гидросмесью и аэрогидросмесь по подъемной трубе 27 поступает в воздухоотделитель 43.

Если подача двух эрлифтов 1 и 2 меньше притока гидросмеси и она переливается последовательно через перегородки 13 — 15 в отсеки 17 — 19, сохраняя при этом режим работы эрлифтов 1 и 2 оптимальным, включают соответствующие эрлифты 3 — 5, для чего открывают задвижки 38 — 40 на воздухопроводах 33 — 35. Воздух смешивается в смесителях 8 — 10 с поступающей жидкостью по всасывающим патрубкам 23 — 25 транспортируется в воздухоотделители 44—

46, где разделяется на жидкую и газообразную фазы. Эта операция продолжается до установления равновесия между притоком гидросмеси и суммарной подачей эрлифтов 1 — 5.

Предлагаемая установка экономичнее и надежнее известных.
