Солнечная сушильная установка
Иллюстрации
Реферат
СОЛНЕЧНАЯ СУШИЛЬНАЯ УСТАНОВКА , содержащая гелиовоэдухоподогреватель с наружным вводам воздуха, сушилку и аккумулятор тепла, соединенные между собой при помощи воздуховодов приточного Ирециркулирующего воздуха, отличающаяс я тем, что, с целью повьппения степени утилизации тепла и обеспечения работы сушилки в ночное время, гелиовоздухоподогреватель разделен ступенчатой .перегородкой с отверстием в одной из ступеней на три последовательно соединенных канала рециркулирующего , наружного и приточного воздуха, подключенных к соответствующим воздуховодам., причем канал приточного воздуха ограничен с одной стороны стенкой гелиовоздухоподогревателя , а с другой стороны-крайней ступенью перегородки, а канал рециркулирующего воздуха расположен между ступенями перегородки и соединен с каналом наружного воздуха через отверстие в перегородке, (Л при этом сушилка соединена с аккумулятором тепла, минуя гелио1воздухоподогреватёль , при помощи дополнительного воздуховода. ю QD О
СОЮЗ СОВЕТСНИХ
%\И ЛОВ
РЕСПУБЛИК
„SU„„1128072 A (р F 26 В 3/28; F 26 В 21./04
ГосудАРственныЙ Комитет сссР по делАм изои чтений и ото ьпий ф(г„ ь |., :" : . Д 3 ";, ОПИСАНИЕ ИЗОБРЕТЕНИЯ .-,::::,:.;::,",:.,,".,, у
К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (54) (57) СОЛНЕЧНАЯ СУШИЛЬНАЯ УСТАНОВКА, содержащая гелиовоэдухоподогреватель с наружным вводом воздуха, сушилку и аккумулятор тепла, соединенные между собой при помощи воздуховодов приточного и рециркулирующего воздуха, о т л и ч а ю щ а я - . с я тем, что, с целью повышения ате. В» (21) 3633608/24-06 (22) 12.04.83 (46) 07.12.84. Бюп. У 45 (72) Д.Мурадов и Г.Иагтымов. (71) Туркменский государственный педагогический институт им. В.И.Лени.на (53) 662.997(088 ° 8) (56) 1. Авторское свидетельство СССР
1Р 785615, кл. F 26 В 3/28, 1979.
2 ° Авторское свидетельство СССР
Ф 985634, кл. F 24 J 3/02, 1981. пени утилизации тепла и обеспечения работы сушилки в ночное время, гелиовоэдухоподогреватель разделен ступенчатой .перегородкой с отверстием в одной иэ ступеней на три последовательно соединенных канала рециркулирующего, наружного и приточного воздуха, подключенных к соответствующим воздуховодам, причем канал приточного воздуха ограничен с одной стороны стенкой гелиовоздухоподогревателя, а с другой стороны.— крайней ступенью перегородки, а канал рециркулирующего воздуха расположен между ступенями перегородки и соединен с каналом наружного воздуха через отверстие в перегородке, при этом сушилка соединена с аккумулятором тепла, минуя гелиовоздухоподогреватель, при помощи дополнительного воздуховода.
1!28072
35
Изобретение отночится к гелиотехнике и может быть использовано в солнечных сушильных установках для сушки сельхозпродуктов, в частности для сушки дынь. 5
Известна гелиоустановка для сушки сельскохозяйственной продукции, содержащая нагнетательный воздуховод с вентилятором и патрубком, гелиовоздухонагреватель,связанный с сушильной камерой, имеющей вытяжную трубу, а к нижней части камеры подсоединен рециркуляционный теплоизолированный воздуховод для создания замкнутого кон ура циркуляции воздуха !1).
Недостатком данной установки является перерыв в ее работе в ночное время, что снижает производительность.
Наиболее близкой к изобретению по 20 технической сущности и достигаемому результату является солнечная сушильная установка, содержащая гелиовоздухоподогреватель с наружным вводом воздуха, сушилку и аккумуля- 25 тор тепла, соединенные между собой посредством воздуховодов приточного и рециркулирующего воздуха (2 1.
Недостатком известной установки является малая степень утилизации 30 тепла.
Целью изобретения является повышение степени утиилизации тепла и обеспечение работы сушилки в ночное время.
Указанная цель достигается тем, что в солнечной сушильной установке, содержащей гелиовоэдухоподогреватель .с наружным вводом воздуха, сушилку и аккумулятор тепла, соединенные между собой при помощи воздуховодов приточного и рециркулирующего воздуха, гелиовоэдухоподогреватель разделен ступенчатой перегородкой с.отверстием в одной из ступеней на три последовательно соединенных канала рециркулирующего, наружного и приточного воздуха, подключенных к соответствующим воздуховодам, причем канал приточного воздуха ограни- 5п чен с одной стороны стенкой гелиовоздухоподогревателя, а с другой стороны — крайней ступенью перегородки, а канал рециркуляционного воздуха
Расположен между ступенями перегородки и соединен с каналом наружного воздуха через отверстие в перегородке, при этом сушильная камера соединена с аккумуляторами тепла, минуя гелиовоздухоподогреватель, при помощи дополнительного воэдуховода.

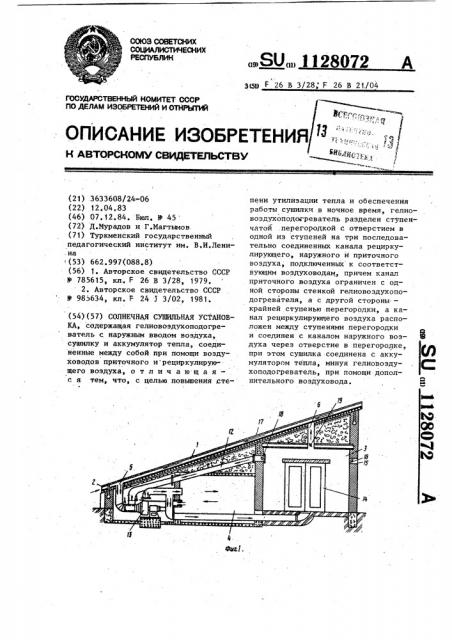

На фиг. изображена солнечная сушильная установка; на фиг. 2— гелиовоздухоподогреватель с перегодкой; на фиг. 3 — технологическая схема.
Солнечная сушильная установка содержит гелиовоздухоподогреватель
1 с наружным вводом 2 воздуха, снабженным задвижкой, сушилку 3, аккумулятор 4 тепла, содержащий гальку, воздуховод 5 приточного воздуха, воздуховод б рециркулирующего воздуха. Гелиовоздухоподогреватель 1 снабжен ступенчатой перегородкой 7 с отверстием 8 в одной из ступеней.
Перегородка 7 делит гелиовоздухоподогреватель 1 на три последовательно соединенные канала: канал 9 рециркулирующего, канал 10 наружного л канал 11 приточного воздуха, подключенные к соответствующим воздухо- водам. Канал 11 приточного воздуха ограничен с одной стороны стенкой гелиовоздухоподогревателя 1, а с другой стороны — крайней ступенью перегородки, канал 9 рециркулирующего воздуха расположен между ступенями перегородки и соединен с каналом 10 наружного воздуха через отверстие 8 в перегородке 7. Сушилка 3 соединена с аккумулятором 4 тепла, минуя гелиовоздухоподогреватель, посредством дополнительного воэдуховода 12, обеспечивающего работу установки в ночное время.
Установка также содержит вентилятор 13, вагонетку 14 для высушиваемой дыни, вытяжную трубу 15 с "-адвижкой 16, а гелиовоэдухоподогреватель 1 имеет прозрачное покрытие 17 из стекла, дополнительный воздуховод
12 снабжен задвижкой 18, а воэдуховод. б рециркулирующего воздуха — задвижкой 19.
Солнечная сушильная установка работает следующим образом.
Солнечные лучи, проходя через прозрачное покрытие из стекла 17 гелиовоэдухоподогревателя 1, отдают свою тепловую энергию. Свежий воздух поступает в канал 10 гелиовоэдухо 1 подогревателя и движется по нему вверх, затем ноступает.в канал 11 и движется по нему вниз. Нагретый воздух поступает в аккумулятор тепла, 1128072
11 3 б 7 иг.
/á фигЗ
Составитель И.Комарова
Редактор Н.Пушненкова Техред О.Неце . Корректор 1"-.Сирохмац
Заказ 9010/28 Тираж 666 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
3 который накапливает часть тепла и далее поступает в сушилку 3, где установлена вагонетка 14 с высушиваемой дыней. Нагретый воздух проходит сквозь сушилку, отбирая при этом влагу из материала, воздух охлаждается и увлажняется, и часть его уходит наружу через вытяжную трубу 15, а основная его часть возвращается через канал 9 гелиовоздухоподогрева- 1р теля и смешивается со свежим воздухом в канале 10.
Ночной режим работы сушильной установки осуществляется через аккумулятор тепла. В этом случае воздух циркулирует через воздуховод 12, аккумулятор 4 тепла, сушилку, Э.
Предлагаемая солнечная сушильная установка позволит увеличить производительность, степень утилизации тепла и обеспечить работу в ночное время.
