Способ определения деформаций в поперечных сечениях горизонтально закрепленных изделий

Способ определения деформаций в поперечных сечениях горизонтально закрепленных изделий

Иллюстрации

Показать все

Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ ДЕФОРМА ЦИЙ В ПОПЕРЕЧНЫХ СЕЧЕНИЯХ ГОРИЗОНТАЛЬНО ЗАКРЕПЛЕННЫХ ИЗДЕЛИЙ, заключ ющийся в том, -что в точках исследуемого поперечного сечения закрепляю тензодатчики, поворачивают изделие относительно горизонтальной оси, фиксируют сигналы тензодатчиков, о тх личающийся тем, что, с . целью обеспечения возможности определения деформаций несимметричных изделий , тензодатчики закрепляют в Произвольных точках двух взаимно перпендикулярных линий, лежащих в плоскости исследуемого поперечного сечения изделия и проходящих через его центр тяжести, поворачивают изделие на 360 , фиксируют углы, при которых сигналы тензодатчиков достигают максимальных и минимальных значений, и по полученным данным определяют деформации в точках иссле- SS дуемого поперечного сечения изделия. А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3 С59

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 3496118/25-28 (22) 04.10.82 (46) 07.12.84. Бюл. У 45 (72) В.П.Булдаков и Е.М.Варушкин (53) 531.781 2(088.8) (56) 1. Авторское свидетельство СССР

|| 88243, кл. G 01 M 5/00, 1948.

2. Авторское свидетельство СССР

Ф 834429, кл. (01 М, 1979 (прототип). (54) (57) СПОСОБ ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИЙ В ПОПЕРЕЧНЫХ СЕЧЕНИЯХ ГОРИЗОНТАЛЬНО ЗАКРЕПЛЕННЫХ ИЗДЕЛИЙ, заключающийся в том, что в точках исследуемого поперечного сечения закрепляют тензодатчики, поворачивают изделие

„Я0„„1128104 А относительно горизонтальной оси, фиксируют сигналы тензодатчиков, о тл и ч а ю шийся тем, что, с целью обеспечения возможности определения деформаций несимметричных изделий, тензодатчики закрепляют в произвольных точках двух взаимно перпендикулярных линий, лежащих в плоскости исследуемого поперечного сечения изделия и проходящих через его центр тяжести, поворачивают о изделие на 360, фиксируют углы, при которых сигналы тензодатчиков достигают максимальных и минимальных значений, и по полученным данным определяют деформации в точках иссле- Е дуемого поперечного сечения изделия.

1128

Изобретение относится к измерите- льной технике, а именно к способам измерения деформаций горизонтально закрепленных изделий.

Известен способ определения дефор- 5 маций изделий, заключающийся в том, что на изделии закрепляют тенэодат- . чики, нагружают его и фиксируют сигнапы тенеодатенноя it) .

Недостатком этого способа является t0 невозможность его использования для определений деформаций горизонтально закрепленных изделий, поскольку такое их расположение вызывает нагружение изделия до проведения измерений.

Известен также способ определения деформаций в поперечных сечениях . горизонтально закрепленных изделий, заключающийся в том, что в точках 20 исследуемого поперечного сечения закрепляют тензодатчики, поворачивают изделие относитеЛьно горизонтальной оси и фиксируют сигналы тензодатчиков (2) .

Однако известным способом можно определить деформации только симметричных элементов горизонтальных иэделий.

Цель изобретения — обеспечение возможности определения деформаций несимметричных горизонтально закрепленных изделий.

1 е

Указанная цель достигается тем, что согласно способу определения дефор- 35 маций в поперечных сечениях горизонтально закрепленных изделий, заключающемуся в том, что в точках иссле- дуемого поперечного сечения закрепляют тензодатчики, поворачивают изделие40 относительно горизонтальной оси, фиксируют сигналы тензодатчиков, тен-. зодатчики закрепляют в произвольных .точках двух взаимно перпендикулярных з иний,лежащйх в плоскости исследуемога45 поперечного сечения изделия и проходящих через его центр тяжести, по- о ворачивают изделие на 360, фиксируют углы, при которых сигналы тензодатчиков достигают максимальных 50 и минимальных значений, и по полученным данным определяют деформации в точках исследемого поперечного. сечения изделия.

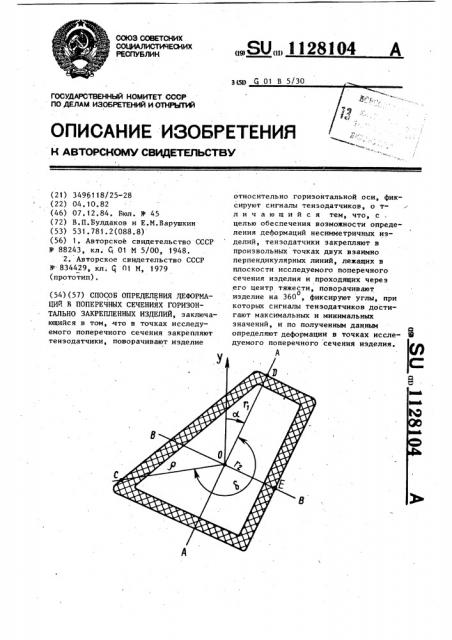

На чертеже представлена схема осу-55 ществления способа.

Буквами обозначены: АА - ВВ - взаимно перпендикулярные линии; точка О104 2 центр тяжести исследуемого сечения; .

2 и Š— точки закрепления тензодатчиков, а также г и г - расстояние точек 2 и Е соответственно от тонки О;

6(— угол между вертикалью и линией

ОА; о и p — координаты точки С в системе координат, фиксируемой ли- . ниями АА и ВВ.

Способ осуществляют следующим образом;

В точках двух взаимно. перпендикулярных линий АА и ВВ, лежащих в плоскости исследуемого поперечного сечения изделия и проходящих через его центр тяжести О, закрепляют тензодатчики, например, в точках 9 и Е на расстояниях Г, = 03 и г = ОЕ от центра тяжести, поворачивают изделие относительно горизонтальной оси на

360, изменяя угол g, между вертикалью

ОУ и линией 0А, фиксируют максимальные d е мр +< иЬ 2 Mote! и минимальны

Н ИА Мреы СИГННЛЫ ТЕНЗОДатЧИКОВр Мни и углы 4Факе р "2 Фйкс р 1МИн, 2Мнн р. йри которых эти сигналы доСтигаются.

Деформации в любой точке исследуемого поперечного сечения, например .в точке С, при любом угле поворотасб .изделия вычисляют по формуле

Ф Ъ

Е,е-$)

1 т Д вЂ” постоянные параметры, ны. числяемые по измеренным величинам в следующем порядK8"

«Д "" " " М"",, 2 МаКС 2 МИН, г

-В смоке Ь1миц Ь2ц,рк Ь „„р

ы Ф

° coStt laPtg y т соя,Д Я у )э

4g (Я,+ у) ° тт р ыф

Таким образом, применяя предлагаемый способ, можно определить деформации в любой точке исследуемого поперечного сечения горизонтално закрепленного иэделия с высокой точностью
