Реферат



УСТРОЙСТВО ДЛЯ НАРУЖНОГО НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ4 содержащее корпус, прикрепленные к нему преобразователь и опоры, связанные с корпусом подпружиненные тяги с ручками и соединенные с Тягами захваты с рЪликами на концах, о т л и ч а ю щ е е с я тем, что, с целью расширения диапа ,зона диаметров контролируемых из ,делий, захваты выполнены в виде жестко соединенных с тягами оппозитно расположенных рычагов с подвижно установленными на них с возможностью 4впссации ползунами с роликами на концах.. (Л А 8 Фиг.1

СОО3 СОВЕТСКИХ

РЕСПУБЛИК ае ао @ G 01 N. 29/04

ГОСУДМРС ПЕННЫЙ ЙОМИГЕТ СССР

Ю НМЮ ВЮЬЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н автакнеа свщетвъстви

10 фиь.! (23) 3648448/25-28 (22) 23..06.83. (46) О7.12,84. Зюл. Ф 45 (72} И.А.Богатырев (71) Всесоюзный научно-исследовательский институт разработки и эксплуатации иефтепромысловых труб (53) 620.79.16(088.8) (56) l.. Авторское свидетельство СССР

У 122329, кл. G Ol N 29/04, 1959

2. Авторское свидетельство СССР

В 911314, кл. G,01 И 29/04, 1963,.: (54). (57) УСТРОЙСТВО ДЛЯ НАРУЖНОГО

НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ЦИЛИНДРИЧЕС-:

КИХ ИЗДЕЛИЙ; содержащее корпус, прикрепленные к нему преобразователь и опоры, шарнирно связанные с корпусом подпружиненные тяги с ручками и соединенные с тягами захваты с роликами на концах, о: т л и ч а ю щ е е с я тем, что, с целью расширения диапазона диаметров контролируемых изделий, захваты выполнены в виде жестко соединенных с тягами оппозитно расположенных рычагов с подвижно установленными на них с возможностью фиксации ползунами с роликами на концах.

1128171

45

Изобретение относится к неразрушающему контролю количества изделий и может быть использовано при ультразвуковом наружном контроле цилиндрических изделий.

Известно устройство для контроля кольцевых сварных швов в металличесI ких трубах ультразвуковым методом, содержащее подвижно устанавливаемую на поверхности проверяемой трубы го- 1в ловку с пьезоэлектрическим преобразователем, перемещаемую посредством роликовой цепи по поверхности трубы (13.

Недостатком данной конструкции является ограниченный диапазон диа метров контролируемых изделий,, что обусловлено габаритами звеньев цепи и способом крепления цепи на контролируемом изделии.

Наиболее близким по технической, сущности к изобретению является уст.ройство для наружного неразрушающего контроля цилиндрических иэделий, включающее корпус, прикрепленные к нему преобразователь и опоры, шарнирно связанные с корпусом подпружиненные тяги с ручками и соеди,ненные с тягами захваты с роликами на концах (23.

Недостатком известного устройстI ва является узкий диапазон диаметроИ контролируемых изделий, что обусловлено неизменяемой величиной э ахв атных рыч агов.

Цель изобретения — расширение 35 диапазона диаметров контролируемых иэделий.

Указанная цель достигается тем, что в устройстве для наружного неразрушающего контроля цилиндричес40 ких изделий, содержащем корпус, прикрепленные к нему преобразователь и опоры, шарнирно связанные с корпусом подпружиненные тяги с ручками и соединенные с тягами захваты с роликами на концах, захваты выполнены в виде жестко соединенных с тягами оппозитно расположенных рычагов с подвижно установленными на них с возможностью фиксации полэунами с роликами на концах.

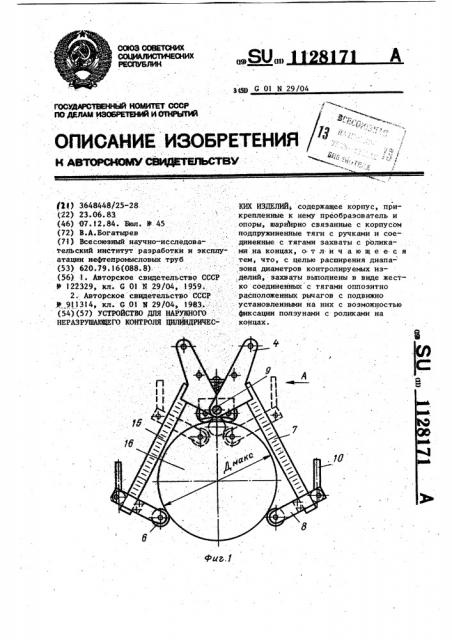

На фиг.l приведено устройство для наружного неразрушающего контроля цилиндрических изделий, общий вид; на фиг. 2. — вид А на фиг.1. 55

Устройство дня наружного неразрушающего контроля цилиндрических изделий содержит корпус 1, прикрепленные к нему преобразователь 2 и роликовые опоры 3, шарнирно связанные с корпусом 1 подпружиненные тяги 4 с ручками 5 и соединенные с тягами 4 захваты с роликами 6 на концах, при этом захваты выполнены в виде жестко соединенных с тягами 4 оппозитно расположенных рычагов 7 с подвижно установленными на них с возможностью фиксации ползунами 8 с роликами 6 на концах.

Кроме того, устройство содержит шарнирные узлы 9, соединяющие корпус 1 с подпружиненными тягами 4, фиксаторы 10 для жесткого крепления полэунов 8 с роликами 6 к рычагам 7 после перемещения ползунов 8 на требуемую величину по рычагам 7 пружины 11 для прижатия роликов 6 к.поверхности контролируемого изделия, дополнительные пружины 12 для крепления пьезопреобразователя 2 к коргусу 1 с помощью винтов 13 и кронштейнов 14. На каждом из рычагов 7 нанесена шкала 15 для отметок перемещения ползуна 8 по рычагу 7.

Устройство работает следующим образом.

Перед началом контроля ползуны 8 перемещают по рычагам 7 до соприкосновения роликов 6 с поверхностью, контролируемого изделия 16, после чего ползуйы 8 фиксируют на рычагах 7 фиксаторами 10.

С помощью шкалы 15 достигается равномерная установка ползунов 8 относительно контролируемого изделия 16 в зависимости от его размера..

Контролируемое изделие 16 прижимается к устройству для наружного неразрушающего контроля цилиндрических изделий роликами 6 и роликовыми опорами 3, установленными на корпусе !, с помощью пружин 11. После этого винтами 13 путем изменения натя-. жения дополнительных пружин 12 создается необходимый зазор и угол наклона пьезопреобразователя 2, закрепленного на корпусе 1 с помощью кронштейнов 14. В процессе контроля совершают перемещение устройства вокруг контролируемого изделия 16.

После завершения контроля с помощью ручек S, закрепленных на подпружиненных тягах 4, преодолевая сопротивление пружин 11, поворачивают подпружиненные тяги 4 в шарнирных . узлах 9 и отводят ролики 6 от контролируемого изделия 16, после чего

Составитель Л. Блохин

Техред Л. Коцюбняк

Корректор С.ЧеРни

Редактор В.Петраш

Заказ 9022/33 Тщ>аж 822 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.Ужгород,ул.Проектная,4

3 1 перестанавливают устройство на другое контролируемое изделие 16.

Таким образом„ благодаря тому, что в устройстве для наружного неразрушающего контроля цилиндрических изделий захваты выполнены в виде

)28171 4 жестко соединенных с рычагами оппозитно расположенных рычагов с по- . . движно установленными на них с возможностью фиксации ползунами с роликами на концах, достигается возможность контроля цилиндрических изделий разных диаметров.
