Реферат



РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА, содержащий водовыпуск и установленный в нем затвор в виде гибкой оболочки с входным патрубком, .соединенным с верхним бьефом, и с выход-ным , патрубком, соединенным с нижним бьефом через датчик уровня верхнего бьефа, выполненный в виде сифона с отверстием, выполнен 1ым на отметке заданного уровня, отличающийся тем, что, с целью упрощения регулятора и повышения его надежности, входной и выходной патрубки соединены перфорированной по внутреннему радиусу V -образной трубкой, расположенной в гибкой оболочке . W 1ч9 00 Ьд to СП

ЗШ G 05 D 9/00

ГОСУДи СТВИННЫИ НОМИтят ССО1

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с

;Г

-(21) 3516487/24-24 (22) 01.12,82 (46) 07.12.84.Бюл.И 45 (72) С.В.Кибальников и Н.Г.Трифонов (71) Опытно-конструкторское бюро Водавтоматика" Всесоюзного научноисследовательского, института комплексной автоматизации мелиоративных систем (53) 621. 646 (088. 8) (56) 1. Авторское свидетельство СССР

К 557142, кл.Е 02 В 13/02, 1,975, 2. Авторское свидетельство СССР

Ф 943657, кл. G 05 D 9/02, 1980. (54) (57) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО

БЬЕФА, содержащий водовыпуск и установленный в нем затвор в виде гибкой оболочки с входным патрубком, .соединенным с верхним бьефом, и с выход-ным патрубком, соединенным с нижним бьефом через датчик уровня верхнего бьефа, выполненный в виде сифона с отверстием, выполненным на отметке заданного уровня, о т л и ч а ю шийся тем, что, с целью упрощения регулятора и повьпдения его надежности, входной и выходной патрубки соединены перфорированной по внутреннему радиусу V -образной трубкой, расположенной в гибкой оболочке.

112822

1

Изобретение относится к гидротехнике и предназначено для автоматического регулирования уровней воды в бьефах гидротехнических сооружений с трубчатыми водовыпусками.

Известно устройство для регулирования уровней воды, содержащее затвор, выполненный в виде гибкой обо.лочки, полость которой сообщена патрубками с верхним и нижним бьефами, 10 причем в патрубке, который сообщен в регулируемым бьефом, установлен клапан с поплавком 1 ).

Недостатками этого устройства . являются сложность и невысокий уро- 15 вень. надежности, вызванный отложением наносов в гибкой оболочке и заклиниванием клапана.

Наиболее близким к изобретению по технической сущности является 20 регулятор уровня воды в гидротехнических сооружениях, содержащий трубчатый водовыпуск и установленный в нем затвор в виде гибкой оболочки с входным патрубком, который соеди- 25 нен с верхним бьефом, и с выходным патрубком, соединенным с нижним бьефом через датчик уровня верхнего бьефа, выполненный в виде сифона с отверстием, выполненным на отметке З0 заданного уровня верхнего бьефа 2).

Однако известный регулятор характеризуется сложностью конструкции и невысокой надежностью;

Цель изобретения — упрощение ре- 35 гулятора и повышение его надежности.

Поставленная цель достигается тем, что в регуляторе уровня верхнего бьефа, содержащем водовыпуск и установленный в нем затвор в виде гибкой

40 оболочки с входным патрубком, соединенным с верхним бьефом, и с выходным патрубком, соединенным с нижним ,бьефом через датчик уровня верхнего бьефа, выполненный в виде сифона с

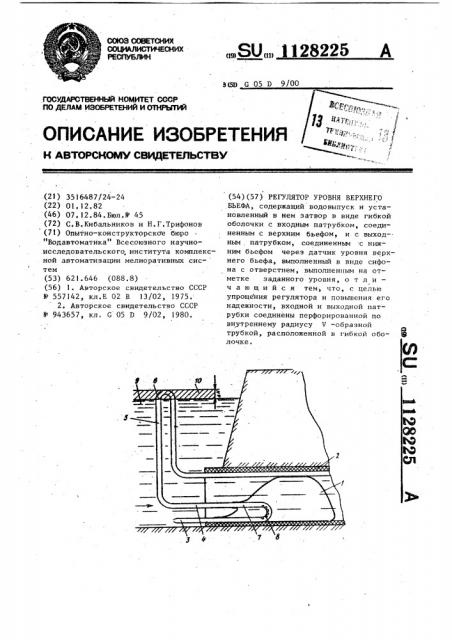

45 отверстием, выполненным на отметке заданного уровня, входной и выходной патрубки соединены перфорированной по внутреннему радиусу Ч-образной трубкой, .расположенной в гибкой обо- 50 лочке, На чертеже показано предлагае". .мое устройство.

Регулятор содержит затвор в виде гибкой оболочки 1 установленный внутри водовыпуска и соединенной входным патрубком 3 с верхним бьефом и выходным патрубком 4 с нижним бье5 2 фом. Выходной патрубок 4 соединен с нижним бьефом через датчик уровня верхнего бьефа, выполненный в виде сифона 5 с отверстием 6, расположенным на отметке заданного уровня. Входной и выходной патрубок соединены между собой трубкой 7, снабженной перфорацией 8 по внутреннему ее радиусу и расположеНной в гибкой оболочке 1.

Регулятор работает следующим образом.

При наполнении верхнего бьефа 9 вода поступает во входной патрубок 3 и по трубке 7 через отверстия перфорации 8 внутрь гибкой оболочки 1, которая, заполняясь, перекрывает водовыпуск 2. По мере даль ейшего увеличения уровня воды в верхнем бьефе 9 вода перекрывает отверстие 6, после чего начинается ее перелив через горловину сифона 5, который заполняется. После зарядки сифона начинается интенсивный отток воды иэ V-образной трубки 7, давление внутри ее падает, особенно в зоне отверстий 8, расположенных во внутреннем радиусе, вследствие действия центробежных сил . В результате вода из полости гибкой оболочки отсасыйается через отверстия 8, гибкая оболочка опорожняется, открывая трубчатый водовыпуск 2.

Горизонт воды в верхнем бьефе 9 понижается до тех пор, пока не дос" тигнет отверстия 8 на сифоне 5,. пос- ле чего в.отверстие 6 поступает воздух, и сифон 5 разряжается. После разрядки внутрь оболочки 1 снова поступает воды, и процесс регулирования повторяется аналогично описант ному. Расстояние между отверстиями 6 и горловиной сифона 5 определяет зону нечувствительности 10, которая необходима в случае использования регулятора в режиме катострофического сброса.

Регулятор содержит минимальное количество деталей, не требует реконструкции существенных водовыпусков при установке, прост при монтаже и эксплуатации.

Надежность его значительно выше надежности известного регулятора вследствие исключения клапана и ликвидацш. заклинивания полости гибкой

Составитель Т.Задворная

Корректор M. Мак симишинец

Техред М.Кузьма

Редактор P.Цицика

Заказ 9029/35 Тираж 841

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное.Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

3 ll28225 4 оболочки из-за уменьшенного поступ- разной трубки. Стоимость предлагаеления наносов и их отсоса через от- мого регулятора в несколько pas меньверстия на внутреннем радиусе Ч-об- ше стоимости известных устройств.
