Канатоведущий барабан

Канатоведущий барабан

Иллюстрации

Показать все

Реферат



КАНАТОВЕДУЩИЙ БАРАБАН, содержащий установленный в корпусе приводной вал и жестко связанные с ним реборды, в которых равномерно по окружности расположены цилиндрические с винтовой нарезкой для витков каната поворотные наделки с закрепленными на них шестернями, находящимися в зацеплении с солнечными колесами, одно из которых неподвижно и сцеплено с шестерней, по крайней мере, одной из наделок, при этом числа зубьев неподвижного колеса и сцепленной с ним шестерни равны, отличающийс я тем, что, с целью уменьшения напряжения изгиба в канате путем увеличения количества наделок, другое солнечное колесо установлено с возможностью свободного вращения и связано с шестернями всех наделок. (/}

союз советсних соцИАлистичесних

РЕСГ1У БЛИК

SU 11247

А 511 4 В 66 D 1/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2844370/29-11 (22) 28 ° 1!.79 (46) 23.08.88. Бюл. У 31 (71) Ивано"Франковский институт нефти и газа (72) В.А.Иванов и P.M.Ëåmàê (53) 621 ° 864 (088. 8) (54) (57) КАНАТОВЕДУЩИЙ БАРАБАН, содержащий установленный в корпусе приводной вал и жестко связанные с ним реборды, в которых равномерно по окружности расположены цилиндрические с винтовой нарезкой для витков каната поворотные наделки с закрепленными на них шестернями, находящимися в saцеплении с солнечными колесами, одно иэ которых неподвижно и сцеплено с шестерней, по крайней мере, одной иэ наделок, при этом числа зубьев ненодвижнога колеса и сцепленной с ним шестерни равны, о т л и ч а ю щ и й— с я тем, что, с целью уменьшения напряжения изгиба в канате путем увели- чения количества наделок, другое солнечное колесо установлено с возможностью свободного вращения и связано с шестернями всех наделок.

1128497

Изобретение относится к подьемнотранспортным устройствам, а именно к канатоведущим барабанам лебедок.

Известен канатоведущий барабан, содержащий установленный в корпусе приводной вал и жестко связанные с ним реборды, на которых равномерно по окружности закреплены цилиндрические поворотные наделки, охватывае- 10 мые витками трения тягового каната.

Одним из основных недостатков такого барабана является то, что канат испытывает дополнительные изгибные напряжения и интенсивно изнашивается из-за того, что нарезка наделок вы-. полнена в виде кольцевых канавок.

Другим недостатком такого барабана является недолговечность наделок, обусловленная высокой скоростью их вращения.

Наиболее близким решением из известных является канатоведущий барабан, содержащий установленный в корпусе приводной вал и жестко связанные 25 с. ним реборды, в которых равномерно по окружности расположены цилиндрические с винтовой нарезкой для витков каната поворотные наделки с закрепленными на них шестернями, находящимися в зацеплении с солнечными колесами, одно из которых неподвижно и сцеплено с шестерней по крайней мере одной из наделок, при этом числа зубьев неподвижного колеса и сцепленной с ним шестерни равны.

Недостатком такой конструкции являются значительные напряжения изгиба в канате из-за невозможности применения большего количества приводных наделок (максимальное количество на40 делок равно 10), так как с одной стороны барабана можно разместить не более пяти сателлитных шестерен.

Целью изобретения является умень" шение напряжений изгиба в канате пу45 тем увеличения количества наделок.

Данная цель достигается тем, что другое солнечное колесо установлено с возможностью свободного вращения и связано с шестернями всех наделок. 50

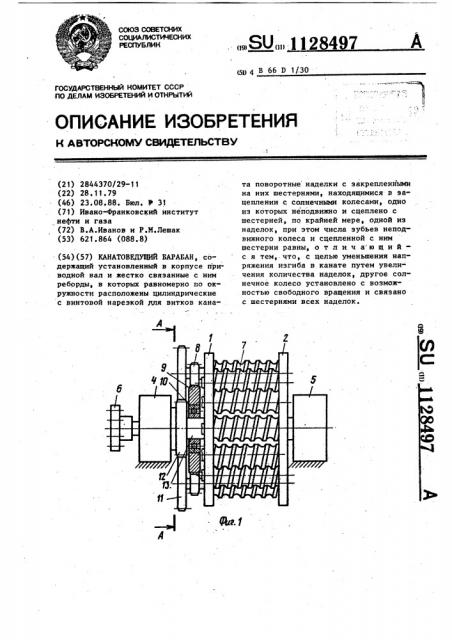

На фиг.1 представлен общий вид канатоведущего барабана; на фиг.2 " разрез А-А на фиг.1 по шестерням наделок.

Барабан состоит из реборд 1 и 2, 55 жестко связанных с приводным валом 3.

Вал 3 опирается на подшипники, установленные в опорах 4 и 5, и присое- . диняется к приводу с помощью полумуфты 6. В ребордах 1 и 2 в подшипниковых узлах установлено двенадцать цилиндрических поворотных наделок 7 с винтовой нарезкой для витков каната.

Количество наделок 7 может быть увеличено до любого целесообразного с конструктивной точки зрения числа.

На концах наделок 7 установлены шестерни 8, зацепляющиеся с солнечным колесом 9, которое смонтировано на валу 3 на подшипнике 10. На концах четырех из общего числа наделок 7 дополнительно установлены шестерни

11, зацепляющиеся с неподвижным сол" нечным колесом 12. Шестерни 11 и колесо 12 имеют .одинаковое число зубьев.

Количество наделок 7 с шестернями

11 в зависимости от условий эксплуатации может быть сведено к одной штуке.

Канатоведущий барабан работает следующим образом. Предварительно на опорную поверхность барабана, состоящую из равномерно расположенных по окружности наделок 7 с винтовыми нарезами в зависимости от потребного тягового усилия, наматывают онределенное число витков каната.

При вращении вала 3 вращаются реборды 1 и 2 вместе с установленными в них наделками 7. При этом установленные на концах наделок четыре шестерни 11, имеющие равное число зубьев с неподвижным солнечным колесом 12, зацепляются с последним. В результате при вращении барабана с ребордами

1 и 2 эти четыре наделки 7 (с шестернями 11), вращаясь вокруг собственных осей, приводят во вращение солнечное колесо 9, свободно установленное на валу 3 на подшипнике. 10.

Колесо 9, вращаясь относительно вала 3, при помощи шестерен 8 приводит во вращение вокруг собственных осей остальные восемь наделок 7. Так как число зубьев у всех шестерен 8 одинаково, то наделки 7 вращаются с одинаковым числом оборотов.

В процессе вращения барабана витки трения каната смещаются по оси барабана в одном направлении, а при повороте наделок вокруг собственных осей происходит смещение витков тре-

Техред М.Моргентал

Редактор Н.Сильнягина

Корректор М.Шароши

Тираж 691 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035» Москва, Ж-35, Раушская наб., д. 4/5

Заказ 4407

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 112 ния каната на ту же величину в протиI B0II0JI0KHoM направлении. В результате витки трения каната занимают на барабане постоянное положение. Этим обеспечивается нормальная работа барабана.

8497

Данная конструкция канатоведущего барабана позволяет монтировать большое количество наделок. Число наделок определяется геометрическими размера"

5 ми колеса 9 и шестерен 8, установленных на наделках 7.
