Механизм зажима прутка

Механизм зажима прутка

Иллюстрации

Показать все

Реферат



МЕХАНЮМ ЗАЖИЙА ПРУТКА, содержащий корпус, нажимист стакан и зажимную муфту, связанную с трубой зажима, несущей гайку, упругое звено к сепаратор с шариками, о т л и ч ю щ и и с я тем, что, с целью упрощения конструкции, механизм снабжен втулкой, a труба зажиг4а - бзфтиком, при этом в корпусе: выполнена выточка , предназначенная для размещения втулки, установленной на трубе зажима между шариками и буртикрм, a нажимной стакан выполнен в виде гайки с наружной резьбой и внутренней фигурной поверхностью, установленной с возможностью регулировки в выточке корпуса, при этом втулка связана с зажимной муфтой введенныьш в механизм штифтами.

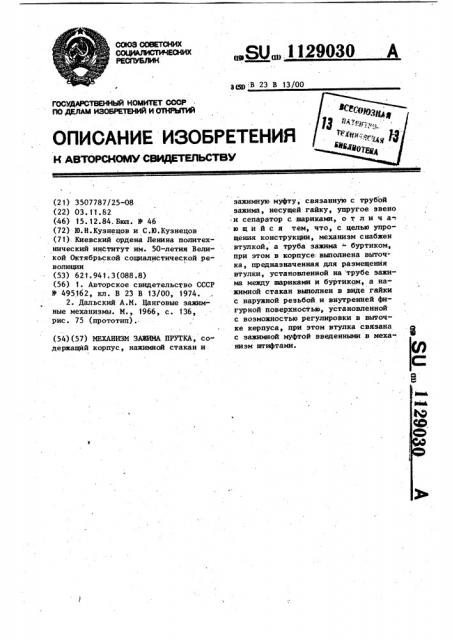

СОЮЗ СОВЕТСКИХ

COUWI5

РЕСПУБЛИК

gag В 23 В 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

s sm ma v easqyn. л с Y

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССОР

ПО ДЦЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3507787/25-08 (22) 03.11.82 (46) 15.12.84. Бюл. № 46 (72) Ю.-Н.Кузнецов и С.Ю.Кузнецов (71). Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (53) 621. 941. 3 (088. 8) (56) 1. Авторское свидетельство СССР № 495162, кл. В 23 В 13/00, 1974.

2. Дальский А.М. Цанговые зажимные механизмы. И., 1966, с. 136, рис. 75 (прототип).(54)(57) МЕХАНИЗМ ЗАЖИМА ПРУТКА, со держапр и корпус, нажимной стакан и, SU 1129030 А зажимную муфту, связанную с трубой зажима, несущей гайку, упругое звено и сепаратор с шариками, о т л и ч а", ю шийся тем, что, с целью упро" щения конструкции, механизм снабжен втулкой, а труба зажима = буртиком, при этом в корпусе.- выполнена выточка, предназначенная для размещения втулки, установленной на трубе зажима между шариками и буртиком, а нажимной стакан выполнен в виде гайки с наружной резьбой и внутренней фи. гурной поверхностью, установленной с воэможностью регулировки в выточке корпуса, при этом втулка связана с зажимной муфтой введенныж в меха. низм штифтами.

Изобретение относится к металлообработке и может быть использовано для зажима и подачи калиброванных и некалиброванных прутков на токарных автоматах и револьверных станках. 5

Известен механизм зажима прутка, содержащий шпиндель, патрон, привод с подвижной зажимной муфтой $1).

Недостатком указанного механизма является сложность конструкции. 1О

Наиболее близким к изобретению является механизм зажима прутка, содержащий шпиндель, зажимную муфту с нажимным стаканом, трубу зажима с гайкой, упругим звеном и сепаратором 15 с шариками (23.

Недостатком данного механизма также является сложность конструкции.

Цель изобретения — упрощение конструкции. 20

Указанная цель достигается тем, что механизм зажима прутка, содержа"

J щий корпус, нажимной стакан и зажимР ную муфту, связанную с трубой зажима, несущей гайку, упругое звено и 25 сепаратор с шариками, снабжен втулкой, а труба зажима — буртиком, при

I этом в корпусе выполнена выточка,,предназначенная для размещения втулки, установленной на трубе зажима между шариками и буртиком, а нажимной стакан выполнен в виде гайки с наружной резьбой и внутренней фигурной поверхностью, установленной с возможностью регулировки в выточке корпуса, при этом втулка связана с зажимной муфтой введенными в механизм штифтами.

На фиг. I лредставлен механизм прутка в состоянии "разжато-подача", продольный разрез; на фиг. 2 — то же, в состоянии "набор-зажато".

Механизм зажима прутка состоит из корпуса 1 (фиг. 1.и 2), патрона с затяжной цангой 2 и подпружиненными кулачками 3, привода с зажимной муф45 той 4, связанной через упорный подшипник 5 с поршнем 6 неподвижного гидроцилиндра 7, и нажимного стакана, выполненного в виде гайки 8 с наруж-, ной резьбой и внутренней фигурной поверхностью, служащей для натяга системы при зажиме. Зажимная муфта 4 с помощью штифтов (пальцев) 9, проходящих через продольные пазы 10, и корпуса 1 жестко связана с втулкой

11, установленной на трубе зажима 12

1129030 2 между шариками 13 сепаратора 14, связанного пружинами 15 с втулкой 11, эа которым расположено упругое звено

16, гайка 17 и буртик 18 трубы зажима 12, который может быть выполнен в виде стопорного кольца. Для удержания прутка 19 от осевого смещения при перемещении цанги 2 с кулачками

3 служит заклинивающее устройство в виде фланца 20 с роликами (шариками)

21 ° Регулировка длины хода поршня 6 (длины подачи) осуществляется винтомупором 22.

Работа механизма происходит следующим образом.

После обработки детали при подаче масла под давлением в левую полость гидроцилиндра 7 (фиг. 1) поршень 6 перемещается вправо, увлекая эа собой. зажимную муфту 4, втулку 1 1 гайку

17, трубу зажима 12 и выводя иэ геометрического замыкания с йиг тоной поверхностью гайки 8 шариков 13(фиг.2) .

В результате происходит снятие натяга, и предварительно поджатый клиновыми кулачками 3 пруток 19 перемещается вправо. Осуществляется разжим и одновременно подача прутка 19 на длину, настроенную упором 22.

При подходе поршня 6 к упору 22 дается команда на переключение подачи масла под давлением в правую полость гидроцилиндра 7.Поршень 6 и детали 4; 9, 11, 14, 16, 17 и 12 перемещаются влево (фиг. 2), осуществляя набор прутка, удерживаемого.неподвижным в осевом направлении за счет шариков (роликов) 21, заклиненных во фланце 20 с углом клина,не превышающем угла трения. За счет фигурной поверхности гайки 8 происходит утапливание шариков 13 и натяг упругого звена 16, пропорциональный требуемой силе зажима. Грубая регулировка силы зажима осуществляется при сборке механизма с помощью гайки 17, а точная регулировка гайкой 8.

Общий ход муфты 4

H+ L+d, где L — длина подачи без натяга;

Ll - путь натяга, зависящий от углов д" на сепараторе 14, р гайки 8 и ее положения.

Технико-экономическая эффективность при применении изобретения обусловлена значительным упрощением конструкции механизма.
