МЕХАНИЗМ ПОШТУЧНОЙ ВЫДАЧИ ДЕТАЛЕЙ по авт.св. № 844212, о т;л ичающийся тем, что, с целью расширения функциональных возможностей механизма, он снабжен упором, расположенным на цилиндрической поверхности верхнего отсекателя, и датчиком , установленным с возможностью взаимодействия с одним из плеч двуплечего рычага.

СОЮЗ С08ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК. 69) (И1

В 23 Q 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 844212 (21) 3658821/25-08 (22) 03.11.83 (46) 15. 12.84. Бюл. 46 (72) А.A.шатилин (53) 62-229. 6 {088. 8) (56) 1 ° Авторское свидетельство СССР № 8442 12, кл. В 23 Q 7/00, 1978 (прототип). (54) (57) МЕХАНИЗМ ПОШТУЧНОЙ ВЫДАЧИ

ДЕТАЛЕЙ по авт.св. ¹ 844212, о т л ич а ю шийся тем, что, с целью расширения функциональных возможностей механизма, он снабжен упором, расположенным на цилиндрической поверхности верхнего отсекателя, и датчиком, установленным с возможностью взаимодействия с одним из плеч двуплечего рычага.

1129053

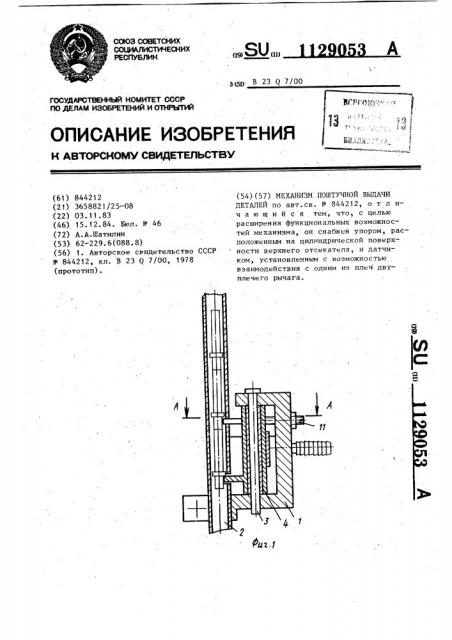

На фиг. 1 изображен механизм, общий вид, на фиг. 2 — разрез А-А на фиг. 1. 50

Механизм поштучной выдачи деталей сожержит корпус 1 с магазином 2 для деталей. В корпусе 1 размещена ось 3, Мй которой свободно может поворачиваться втулка 4 с сегментными отсе- 55 каФелями 5 и 6, расположенными параллельНо друг другу на расстоянии, равйом длине детали, и двуплечим рыИзобретение относится к автомати: эации гроиэводственных процессов. и машиностроении.

По основному авт.св. У 844212 известен механизм поштучной выдачи деталей, содержащий корпус, отсекатели, выполненные в виде сегментов, жестко закрепленных на втулке, установленной с возможностью поворота вокруг собственной оси, двуплечий рычаг, жестко закрепленный на втулке, одно из плеч которого через пружину связано с корпусом, и привод качания втулки, выполненной в виде сопла, соединенного с источником сжатого воздуха и уста- 15 новленного в корпусе. напротив второго плеча рычага (11.

Данный механизм имеет ограниченные функциональные возможности, так как не обеспечивает контроль наличия де- 20 талей в магазине, чт не позволяет использовать его в автоматических загрузочных устройствах.

Целью изобретения является расширение функциональных возможностей. 25 эа счет обеспечения непрерывного контроля. наличия деталей в магазине в процессе работы механизма.

Указанная цель достиагется тем, что механизм поштучной выдачи деталей, содержащий корпус, отсекатели, выполненные в виде сегментов, жестко закрепленных на втулке, установленной с воэможностью поворота вокруг собственной оси, двуплечий рычаг, жестко закрепленный на втулке, одно из плеч которого через пружину свя- зано с корпусом, и привод качания втулки, выполненный в виде сопла, соединенного с источником сжатого 40 воздуха и установленного в корпусе напротив второго плеча рычага, снаб. ен упором, расположенным на цилиндрической поверхности верхнего отсекателя, и датчиком, установленным с 45 возможностью взаимодействия с одним из плеч двуплечеro рычага. чагом с плечами 7 и 8, одно иэ которых взаимодействует с пружиной 9, а против другого в корпусе 1 выполнено отверстие для подсоединения штуцера 10, со шлангом, подключенным к источнику сжатого воздуха. Винты 11 и 12 установлены в корпусе 1 напротив каждого иэ сегментных отсекателей и служат упором для них . Верхний сегментный отсекатель 6 снабжен упо ром 13 на цилиндрической поверхности и взаимодействует при повороте сегмента с отсекаемой деталью. На корпусе 1 установлен датчик 14, например микровыключатель, на который может воздействовать плечо 8 двуплечего рычага.

Механизм работает следующим образом.

После подачи импульса сжатого воздуха через управляемый клапан (непоказан) и при наличии в магазине 2 детали втулка 4 с. сегментными отсекателями 5 и 6 поворачивается вокруг оси 3 до упора во вторую деталь отсекаемого столба. Нижняя деталь,. поскольку нет упора в ее.буртик, падает в зону питателя, а нижняя деталь столба деталей в магазине 2 удерживается своим буртиком на сегментном отсекателе 6, при этом двуплечий рычаг своим плечом 8 не достает до датчика 14. Поворот втулки 4 в ис1 ходное положение происходит при отключении сжатого воздуха под действием пружины 9 до упора в винт 11.

Столб деталей в магазине 2 опускается до упора буртика нижней детали столба в сегментный отсекатель 5, занявший исходное положение. При отсутствии деталей в магазине 2 пос ле подачи импульса сжатого воздуха сегментные отсекатели 5 и 6 поворачиваются на больший угол до упора в винт 12, при этом двуплечий рычаг плечом 8 воздействует на датчик 14, который выдает сигнал в схему управ— ления для включения питающего устройства, например вибробункера.

Таким образом, наличие в механизме упора на верхнем сегментном отсекателе и датчика,- установленного на.против одного из плеч двуплечего рычага, поэволяет осуществлять наличия деталей в магазине в процессе работы механизма без дополнительных уст3 1129053 ройств, в результате чего расширяются функциональные воэможности без усложнения механизма;

Изобретение можно использовать. в автоматических загрузочных устройствах.
