МНОГрПОЗИЦИОННЫЙ СТОЛ, содержащий установленную на валу планшайбу с фиксируемыми элементами, механизм поворота, зубчатое колесо которого связано с валом планшайбы посредством муфты, и механизм фиксации , от лич.а ющи и с я тем, что, с целью повьшения точности фиксации , механизм фиксации выполнен в виде зубчатого колеса, кинематически связанного с зубчатым колесом механизма поворота,, и диска, жестко связанного с валом зубчатого колеса механизма фиксации а фиксатор механизма фиксации и фиксируемые элементы выполнены соответственно в виде дугообразного упора,жестко закрепленного на упомяну-том диске ,и пальцев с роликами . SS

СОЮЗ СОВЕТСНИХ

6 МИО

РЕСПУБЛИХ

„SU„„

А э(д) В 23 Q,17/02

ОПИСАНИЕ ИЗОБРЕТ . К ASTQPCHOMY СВИДЕТЕЛЬСТВЪГ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3656 196/25-08 (22} 28. 10. 83 (46) 15.12.84., Бюл. У 46 (72) А.И.ПЬпов Г.М.Ильясевич, А.Д Панарин и Э.И.Житко (53) 621. 9-.589. 8 (088. 8) (56) 1. Брон Л.С., Тартаковский Ж.Э.

Гидравлический привод агрегатных станков и автоматических линий. М., "Машиностроение", 1974, с.253-256, фиг.156. (54)(57) МНОГОПОЗИЦИОННЫЙ СТОЛ, со.держащий установленную на валу планшайбу с фиксируемыми элементами, механизм поворота, зубчатое колесо которого связано с валом планшайбы посредством муфты, и механизм фиксации, отличающийся тем, что, с целью повышения точности фиксации, механизм фиксации выполнен в виде зубчатого колеса, кинематически связанного с зубчатым колесом механизма поворота, и диска, жестко связанного с валом зубчатого колеса механизма фиксации а фиксатор механизма фик. 1. сации и фиксируемые элементы выполненй соответственно в виде дугообразного упора, жестко закрепленного на упомянутомдиске,и пальцев с роликами .

1129061

Изобретение относится к машиностроению и может быть использовано в различньи отраслях народного хозяй" ства.

Известен многопозиционный стол, 5 содержащий установленную на валу планшайбу с фиксирующими элементами, механизм поворота, зубчатое колесо которого связайо с валом планшайбы .посредством муфты, и механизм фиксации )1) .

Недостатком известного многопозиционного стола является то, что при фиксации стола фиксатор должен пре-... одолевать значительные силы трения 15 скольжения между планшайбой и корпу-. сом, а также между фиксирующими поверхностями, что вызывает повышенный износ фиксирующих поверхностей и снижает точность фиксации. 20

Цель изобретения - повышение точности фиксации планшайбы.

Указанная цель достигается тем, что в многопозиционном столе, содержащем установленную на валу планшайбу с фиксируемыми элементами, меха- . низм поворота, зубчатое колесо которого связано с валом планшайбы посредством муфты, и механизм фиксации, механизм фиксации выполнен в виде 30 зубчатого колеса, кинематически свя-, занного с зубчатым колесом механизма . поворота, .и диска, жестко связанного. с валом зубчатого колеса механизма фиксации, а фиксатор механизма фикса-З5 ции и фиксируемые элементы выполнены соответственно в виде дугообразного упора, -жестко закрепленного на упомянутом диске, и пальцев с роликами, закрепленных на планшайбе. 40

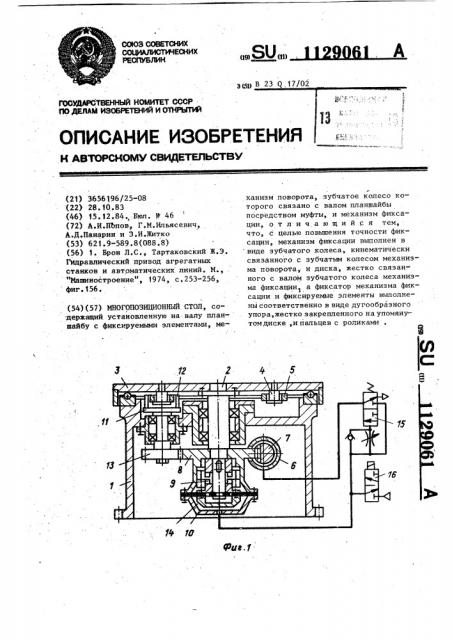

На фиг.1 п казан стол, продольный разрез на фиг.2 — многопозиционный стол, вид сверху.

Стол содержит корпус 1> жестко закрепленную на валу 2 планшайбу 3 с фиксируемыми элементами, выполненными в виде пальцев 4, оснащенных роликами 5. В корпусе размещен двухсторонний пневмоцилиндр 6 с выполнен- ной на его штоке зубчатой рейкой 7, находящейся в зацеплении с зубчатым колесом 8, которая связана с валом 2 сцепной муфтой 9, управляемой пневмокамерой (приводом) 10. На торце. зубчатого колеса 11 закреплен дугообразный упор 12. Зубчатое колесо 11 кинематически связано через зубчатое колесо 8 и рейку 7 с цилиндром 6, рабочая полость 13 которого сообщается с рабочей полостью 14 нневмокамеры через клапан выдержки времени 15, а сжатый воздух к пневмокамере подается через электропневматический клапан 16.

Устройство работает следующим образом.

При подаче сжатого воздуха в хо-. лостую полость (не показана) пневмоцилиндра 6 рейка 7 поворачивает зубчатое колесо 8 .против часовой стрелки (см.фиг.2), а зубчатое колесо 11 с дугообразным упором 12 — по часовой стрелке,i Так .осуществляется расфиксация планшайбы 3. Затем холостая полость цилиндра сообщается с атмосфеФ рой, а- сжатый воздух через клапан 16 подается в рабочую полость 14 пневмокамеры 10, которая замыкает сцепную муфту 9 и зубчатое колесо 8, связанное шлицами с муфтой, жестко соединяется с валом 2.

После замыкания муфты 9 сжатый воздух начинает поступать в рабочую полость 13 цилиндра 6, что обеспечивается клапаном выдержки времени 15.

Планшайба 3 начинает поворачиваться относительно корпуса 1 по часовой стрелке, а зубчатое колесо 11 с упором 12 — против часовой стрелки.Прежде чем упор 12 займет показанное на чертеже положение, палец 4 с роликом

5, бывший до этого во .взаимодействии с ним, проходит зону расположения этого элемента, а в момент подхода следующего пальца 4 в положение фик" сации дугообразный упор 12 вступает во взаимодействие с.роликом 5 и, обкатываясь по нему, фиксирует планшайбу 3, при этом цилиндр 6 осуществляет силовое замыкание. всей кинемати- ческой цепи на упоре 12, выбирая в ней все люфты, чем обеспечивается точная фиксация планшайбы.

Поворот планшайбы на следующий шаг осуществляется аналогично.

Использование изобретения позволит расширить сферу автоматизации производственных процессов, требующих повышенной точности фиксации изделий на рабочей позиции, а упрощение конструкции стола снизит себестоимость его ( производства.
