Всасывающее заборное устройство гидротранспортной установки

Всасывающее заборное устройство гидротранспортной установки

Иллюстрации

Показать все

Реферат



ВСАСЫВАЮЩЕЕ ЗАБОРНОЕ УСТРОЙСТВО ГИДРОТРАНСПОРТНОЙ УСТАНОВКИ, содержащее установленный с возможностью поворота и сообщенный с всасывающим трубопроводом патрубок и смонтированный на патрубке сосуновый наконечник , отличающееся тем, что, с целью повышения производительности, патрубок выполнен изогнутым по кривой, центр кривизны которой расположен со стороны входа сосунового наконечника, который снабжен расположенными в два ряда соплами, при этом сопла одного ряда смонтированы по нижней кромке сосунового наконечника, а другого ряда закреплены, на кронштейне , смонтированном на сосуновом наконечнике с вогнутой стороны патрубка, при этом сопла обоих рядов расположены своими входами впереди входа сосунового наконечника.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„ЯЦ„;, 1129155 А

ОПИСАНИЕ ИЗОБРЕ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

5 3 2

Жиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3535082/27-11 (22) 03.01.83. (46) 15.12.84. Бюл. № 46 (72) Е. А. Литинский (71) Ленинградский ордена Трудового Красного Знамени институт водного транспорта (53) 621.867.7 (088.8) (56) 1. Авторское свидетельство СССР по заявке № 3443406, кл. В 65 G 53/30, 1982. (54) (57) ВСАСЫВАЮЩЕЕ ЗАБОРНОЕ

УСТРОЙСТВО ГИДРОТРАНСПОРТНОЙ

УСТАНОВКИ, содержащее установленный с возможностью поворота и сообщенный с всасывающим трубопроводом патрубок и смонтированный на патрубке сосуновый наконечник, отличающееся тем, что, с целью повышения производительности, патрубок выполнен изогнутым по кривой, центр кривизны которой расположен со стороны входа сосунового наконечника, который снабжен расположенными в два ряда соплами, при этом сопла одного ряда смонтированы по нижней кромке сосунового наконечника, а сопла другого ряда закреплены на кронштейне, смонтированном на сосуновом наконечнике с вогнутой стороны патрубка, при этом сопла обоих рядов расположены своими входами впереди входа сосунового наконечника.

1129155

Изобретение относится к гидротранспорту, а именно к всасывающим заборным устройствам гидротранспортной установки, и может быть использовано для выгрузки из судов навалочных грузов.

Известно всасывающее забортное устройство гидротранспортной установки, содержащее установленный с возможностью поворота и сообщенный с всасывающим трубопроводом патрубок и смонтированный на патрубке сосуновый наконечник (1).

Недостатком данного устройства является низкая производительность, обусловленная нестабильностью процесса грунтозабора и низкой концентрацией засасываемой гидросмеси.

Цель изобретения — повышение производительности.

Указанная цель достигается тем, что во всасывающем заборном устройстве гидротранспортной установки, содержащем установленный с возможностью поворота и сообщенный с всасывающим трубопроводом патрубок и смонтированный на патрубке сосуновый наконечник, патрубок выполнен изогнутым по кривой, центр кривизны которой расположен со стороны входа сосунового наконечника, который снабжен расположенными в два ряда соплами, при этом сопла одного ряда смонтированы по нижней кромке сосунового наконечника, а сопла другого ряда закреплены на кронштейне, смонтированном на сосуновом наконечнике с вогнутой стороны патрубка, при этом сопла обоих рядов расположены своими входами впереди входа сосунового наконечника.

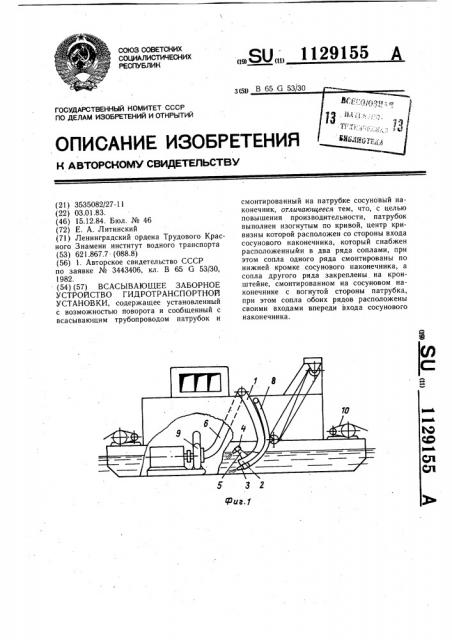

На фиг. 1 изображена гидротранспортная установка (в которой реализовано предложенное всасывающее забортное устройство), вид сбоку; на фиг. 2 — то же, вид сзади; на фиг. 3 — всасывающее заборное устройство гидротранспортной установки в двух положениях — в начале разгрузки и в процессе разгрузки; на фиг. 4 — сосуновый наконечник, вид снизу.

Всасывающее заборное устройство гидротранспортной установки содержит патрубок, выполненный изогнутым, сообщенный с всасывающим трубопроводом и установленный с возможностью поворота, сосуновый наконечник 2, смонтированный на патрубке, нижний ряд сопел 3, смонтированный на нижней кромке сосунового наконечника, верхний ряд сопел 4, закрепленный на кронштейне 5, смонтированном на сосуновом наконечнике.

Гидротранспортная установка, снабженная предлагаемым всасывающим устройством, работает следующим образом.

После швартовки судна к гидроперегружателю патрубок 1 всасывающего трубопровода 6 опускается на поверхность груза в судне таким образом, чтобы сосуновый наконечник 2 находился в непосредственной близости от торца трюма. При этом нижние 3 и верхние 4 сопла погружаются в толщу груза. Затем включается размывочный насос 7, подающий воду по трубопроводу 8 к

15 размывочным соплам 3 и 4.

Вследствие погружения сопел в груз, между ними образуется водонасыщенная зона с гидросмесью высокой концентрации, которая засасывается через сосуновый наконечник 2 и всасывающий трубопровод 6 грунтовым насосом 9.

По мере извлечения груза сосуновый наконечник с помощью механизма 10 опускается в трюм, а патрубок 1 поворачивается в рабочее положение, после чего начинается

25 перемещение судна механизмом 10: Благодаря изогнутой форме патрубка 1 обеспечивается наилучшее взаимное расположение зева сосуна и поверхности динамического откоса материала в забое на всех этапах заглубления в трюм и разгрузки. Выдвинутые вперед в толщу груза размывочные сопла создают условия для активного внедрения зева сосуна в груз, что исключает подсос свободной воды из окружающего пространства трюма и позволяет стабилизировать процесс разгрузки с высокой концентрацией засасываемой гидросмеси. Выполнение зева сосуна в форме дуги позволяет при тех же скоростях всасывания увеличить размеры зоны всасывания в плане и сократить унос груза за ее пределы в разгруженную часть

40 трюма позади сосуна, что в свою очередь исключает или существенно сокращает объем зачистных работ.

Предлагаемое всасывающее заборное устройство повышает производительность

45 за счет сокращения непроизводительных потерь времени и стабилизации высокой концентрации смеси на 20 — ЗОО/о и соответственно уменьшает время простоя судов под разгрузкой.

2 3

Риг. 2

3 2

Х-исхооное положение д начале заглубления

К- раоочее положение при разгрузке

<Риг..У

1129155 иг.
