Изобретение относится к гидроэнергетике и может быть использовано в волновых энергетических установках.

Известно направляющее устройство волновой энергетической установки, подсоединенное к преобразователю и содержащее плавучую упругую трубу и установленные внутри нее обратные клапаны (1).

Однако известная конструкция имеет значительное количество элементов, воспринимаю- 10 щих энергию волн и перекачивающих рабочую жидкость под давлением к преобразователю, кроме того, напор рабочей жидкости не превышает высоту волн.

I l5

Цель изобретения — упрощение конструкции при одновременном повышении. напора рабочей жидкости.

Поставленная цель достигается тем, что в направляющем устройстве . волновой энергетической установки, подсоединенном к преобразователю и содержащем плавучую упругую трубу и установленные внутри нее обратные ,клапаны, торцы выполнены открытыми, ее на чальный участок снабжен балластной цистерной,25 а обратные клапаны расположены равномерно вдоль трубы.

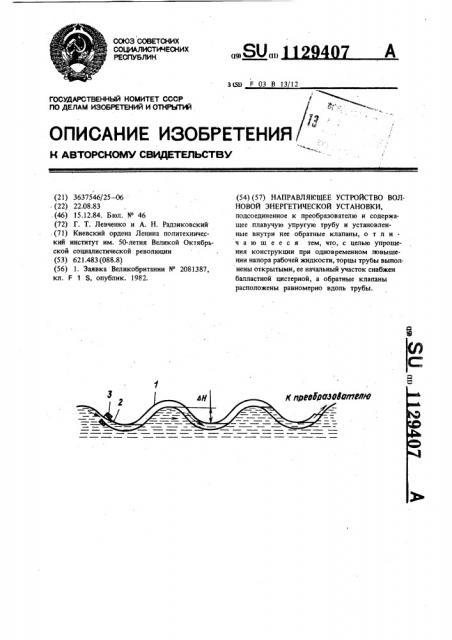

На чертеже изображено направляющее устройство волновой энергетической установки.

Устройство подсоединено к преобразователю (не показан) и содержит плавучую упругую трубу 1 и установленные внутри нее обратные клапаны (не показаны), расположенные равномерно вдоль трубы, торцы трубы выпол35 иены открытыми, а ее начальный участок 2 снабжен балластной цистерной 3.

Устройство работает следующим образом.

Плавучая упругая труба 1 изгибается согласно форме волн. При этом через открытый торец ее начального участка 2 при нахождении его на гребне волны внутрь трубы 1 поступает вода, собираясь во впадинах трубы.

Таким образом, вода в трубе 1 разделена воздушными промежутками, причем соотношение объемов воды и воздуха регулируется в зависимости от интенсивности волнения путем изменения степени погружения начального участка 2 с помощью балластной цистерны 3.

Таким образом, перед каждой волной находится заключенный в трубе 1 столб воды, который движется со скоростью перемещения волны. Каждый из столбов воды создает напор

Л Н, определяемый высотой волны, и на выходе из направляющего устройства создается напор рабочей жидкости, определяемый суммой напоров столбов воды.

Обратные клапаны, расположенные равно-, мерно вдоль трубы 1, препятствуют обратному перетоку воды в случае исчезновения волны, воздействующей на трубу 1 в результате наложения волн с различными характеристиками и их взаимного гашения, а также в случае несовпадения направления движения волн с направлением движения рабочей жидкости в трубе 1 от начального участка 2 к преобразователю.

Использование данного изобретения позволит упростить конструкцию направляющего устройства волновой энергетической установки и тем самым повысить надежность ее работы, кроме того, повышение напора рабочей жидкости позволяет уменьшить габариты преобразовате, ля волновой энергетической установки.
