Изобретение относится к амортизирующим устройствам общего машиностроения и, в частности, может быть применено на поворотных столах транспортной системы автоматических машин металлорежущих станков.

По основному авт. св. № 560086 известно амортизирующее устройство, содержащее цилиндр с размещенным внутри него подпружиненным штоком с клиновой поверхностью и упор, снабженный. взаимодействующим с клиновой поверхностью роликом (1)

Однако известное амортизирующее устройство характеризуется недостаточной эффективностью работы, большими потерями времени и низкой точностью, приводящей к необходимости создания специальных фиксирующих устройств.

Целью изобретения является повышение эффективности работы амортизирующего устройства за счет получения ступенчатой силовой характеристики.

Указанная цель достигается тем, что в амортизирующем устройстве, содержащем цилиндр с размещенным внутри него подпружиненным штоком с клиновой поверхностью и упор, снабженный взаимодействующим с клиновой поверхностью роликом, упор подпружинен в осевом направлении, а на штоке выполнена последовательно сопряженная с клиновой поверхностью и параллельная направлению перемещения упора площадка, с которой взаимодействут, ролик. ЗО

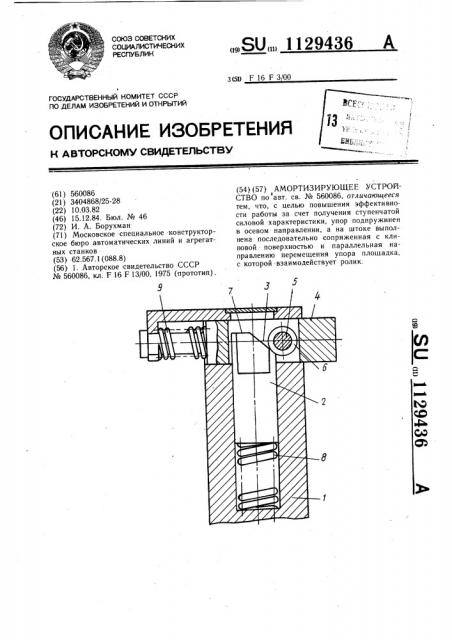

На чертеже изображено амортизирующее устройство, продольный разрез.

Амортизирующее устройство содержит цилиндр 1, размещенный внутри него шток

2 с клиновой поверхностью 3 на одном конце и упор 4, на котором при помощи оси 5 установлен ролик 6. На штоке 2 выполнена параллельно направлению перемещения упора сопряженная с его клиновой поверхностью 3 площадка 7, взаимодействующая с роликом 6. Другой конец штока 2 опирается на пружину 8. Упор 4 поднружинен в осевом направлении, например, цилиндрической пружиной 9 сжатия.

Амортизирующее устройство работает следующим образом:

При приложении амортизируемой нагрузки, например транспортируемых деталей системы автоматических линий металлорежущих станков к упору 4, он перемещается и роликом 6 за счет взаимодействия с клиновой повехностью 3 утапливает шток 2, сжимая при этом пружину 8; Амортизируемой нагрузке противодействуют усилия пружин 8 и 9. При дальнейшем перемещении упора 4 ролик 6 выходит на площадку 7 штока 2 и к упору 4 в направлении действия амортизируемой нагрузки приложено в этом случае только усилие пружины 9, таким образом, силовая характеристика амортизирующего устройства приобретает ступенчатый вид.

При обратном движении упора 4 ролик

6 выходит на клиновую поверхность 3 и на упор 4 начинает действовать сумма усилий пружин 8 и 9.

Использование предложенного амортизирующего устройства позволяет за счет ступенчатой характеристики обеспечивать более эффективную амортизацию и, в частности, обеспечивать более рациональное торможение, точный останов и быстрый разгон транспортируемых деталей и узлов машин в системе автоматических линий металлорежущих станков.
