Способ работы рециркуляционной сушильной установки для пиломатериалов

Способ работы рециркуляционной сушильной установки для пиломатериалов

Иллюстрации

Показать все

Реферат



СПОСОБ РАБОТЫРЕЦИРКУЛЯЦИОННОЙ СУШИЛЬНОЙ УСТАНОВКИ ДЛЯ ПИЛОМАТЕРИАЛОВ путем нагрева и перемещения теплоносителя в сзтаильном объеме через пиломатериалы с помощью вентилятора аэродинамического нагрева и осуществления тепловлагообработки пиломатериалов, о т л и- , чающийся тем, что, с целью по-вытения экономичности и упрощения р.егулирования процесса сушки, при достижении пиломатериалами влажности 20-30% непосредствеино перед их промежуточной тепловлагообработкой вентилятор переключают с максималь .ной производительности на минимальную изменением направления его вращения . kn

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) 01) зсю F 26 В 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ABTOPCHOMY СВИДЕТЕЛЬСТВY

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И QTHpblTHA (21) 3436749/24-06 (22) 12. 05.82 (46) 15.12.84. Бюл. Ф 46 (72) Л.И. Брейцис и У.P. Яэгер (53) 66.047.451(088.8) (56) 1. Авторское свидетельство СССР

Ф 1002766, кл. F 26 В 9/06, 1981.

2. Авторское свидетельство СССР

У 624083, кл. F 26 В 9/06, 1977. (54) (57) СПОСОБ РАБОТЫ РЕЦИРКУЛЯЦИОННОЙ СУШИЛЬНОЙ УСТАНОВКИ ДЛЯ

ПИЛОМАТЕРИАЛОВ путем нагрева и перемещения теплоносителя в сушильном объеме через пиломатериалы с помощью вентилятора аэродинамического нагрева и осуществления тепловлагообработки пиломатериалов, о т л и-, ч а ю шийся тем, что, с целью по вышения экономичности и упрощения регулирования процесса сушки, при достижении пиломатериалами влахности 20-30Х непосредственно перед их промежуточной тепловлагообработкой вентилятор переключают с максималь.ной производительности иа минимальную изменением направления его вращения.

9478

30 гулирования процесса сушки.

Поставленная цель достигается тем, что согласно способу работы рециркуляционной сушильной установки для пиломатериалов путем нагрева и перемещения теплоносителя в сушильном объеме через пиломатериалы с йомощью вентилятора аэродинамического нагрева и осуществления тепловлагообработки пиломатериалов, при достижении пиломатериалами влажности 20-ЗОХ непосредственно перед их промежуточной тепловлагообра боткой вентилятор переключают с максимальной производительности на минимальную изменением направления ,его вращения.

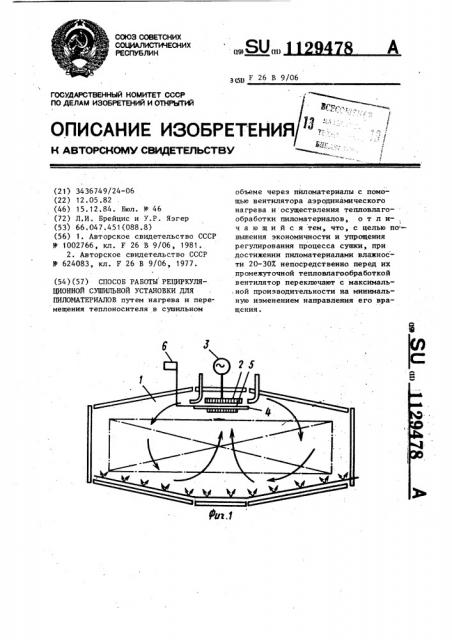

На фиг., 1 схематически изображена сушильная установка, в которой может быть реализован предлагаемый способ; на фиг. 2 — расположение лопаток рртора вентилятора аэродинамического нагрева при максимальной

1 112

Изобретение относится к технике сушки пиломатериалов и может найти применение в лесной, деревообрабатывающей и других отраслях промышленности, Известен способ работы рециркуляционной сушильной установки .для пиломатериалов путем их продувания газообразным теплоносителем с изменением температурного режима за счет включения или выключения одного из вентиляторов аэродинамического нагрева (1) .

Недостатками известного способа являются высокие энергозатраты и сложность регулирования температурным режимом.Наиболее близок к предлагаемому способ работы рециркуляционной су— шильной установки для пиломатериалов путем нагрева и перемещения теплоносителя в сушильном объеме через пиломатериалы с помощью вентилятора аэродинамического нагрева и осуществ ления тепловлагообработки пиломатериалов (2) .

Недостатками известного способа также являются высокие энергозатраты и сложность регулирования температурным режимом.

Целью изобретения является повышение экономичности и упрощение репроизводительности; на фиг. 3 — типичный пример режима работы установки.

Установка содержит камеру 1, вентилятор 2 аэродинамического нагрева с односкоростным реверсивным электродвигателем 3, экран 4 с жалюзийной решеткой 5, имеющей автономный привод 6. Направление движения теплоносителя через пиломатериалы показано стрелками. .Установка работает следующим образом.

В камеру 1 загружают пиломатериалы и включают вентилятор 2 на максимальную производительность, при которой вентилятор вырабатывает максимум тепла (фиг. 3, 1 период). После прогрева камеры 1 в нее подают острый пар для тепловлагообработки пиломатериалов и температура начинает резко повышаться (II период).

Затем осуществляют первую стадию сушки, при которой вентилятор 2 продолжает работать на максимальной производительности (III период). В конце первой стадии сушки пиломатериалы достигают влажности 20-30Х при которой дальнейшее повышение температуры нецелесообразно, поэтому в этот момент вентилятор с максимальной производительности переклю- чают на минимальную (точка А). При этом число оборотов электродвигателя 3 и направление движения теплоносителя остаются прежними, меняется только направление вращения электродвигателя 3 и ротора вентилятора

2, и, соответственно, угол атаки лопаток. Затем осуществляют промежуточную тепловлагообработку также путем подачи острого пара (IV период). Далее осуществляют вторую стадию сушки (V период), следующую тепловлагообработку (ЧЕ период), окончательную сушку (VII период) и остывание (ЧШ период) пиломатериалов.

Предлагаемый способ характеризуется высокой экономичностью и простотой регулирования температурньк режимом процесса сушки. Кроме того, данный способ легко поддается автоматизации.
