Улавливатель благородных металлов

Улавливатель благородных металлов

Иллюстрации

Показать все

Реферат



УЛАВЛИВАТЕЛЬ БЛАГОРОДНЫХ МЕТАЛЛОВ, включающий вйбролотки, сис,тему подачи воды, сборник и примыкающие к нему лотки с трафаретами и ковриками, отличающийся тем, что с целью снижения потерь благородных металлов в хвоста, сборник снабжен . вертиклльными сетками и уложенными на дне трафаретами и ковриками, а также переливной съемной перегородкой , при этом система подачи воды с регулируемым расходом воды расположена над сборником.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ .РЕСПУБЛИК (19) (11) 1) 4 В 03 В 5/40

ЗСРГ".Во " и -,, И

9llli3llOTN>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 3519565/22-03 (221 05,11.82 (46) О?.07.86. Бюл. № 25 (721 В.Н.Омельченко, A.Ñ. Минаков и

Н.Ф.Омельченко (53) 622.764,6 (088.8) (56) Авторское свидетельство СССР № 285848, кл, ВОЗВ 5/02, 1967.

Авторское свидетельство СССР по заявке № 2873793, кл. ВОЗ В 5/40; .1979. (54) (57) УЛАВЛИВАТЕЛЬ БЛАГОРОДНЫХ

МЕТАЛЛОВ, включающий вибролотки, сис; тему подачи воды, сборник и примыкающие к нему лотки с трафаретами и ковриками, отличающийся тем, что с целью снижения потерь. благородных металлов в хвостах, сборник снабжен . вертикальными сетками и уложенными на дне трафаретами и ковриками, а также переливной съемкой перегородкой, при этом система подачи воды с регулируемым расходом воды расположена над сборником.

1129780

Применение данного устройства позволит дополнительно извлекать редкие и благородные металлы, снизить их потери в хвостах с 3 до

1,5 — 2,0/q . К преимущес.твам изобретения следует отнести меньшие габаритные размеры, по сравнению с известным, если в нем предусмотреть перечистку.

Корректор Г,Решетняк

Редактор О.Филиппова Техред Л.Олейник

Заказ 3724/1 Тираж 514

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к области обогащения полезных ископаемых, преимущественно для получения руд ред- . ких и благородных металлов, Известно устройство для обогащения полезных ископаемых, включающее цилиндрические концентрационные элементы с .установленными в них трафаретами и имеющими разгрузочные кар.маны с порогами, вибратор.

Недостатком известного устройства

: являются потери благородных металлов со сливом ,I

Найболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройствоулавливатель благородных металлов, включающий вибролотки, систему подачи воды, сборник и примыкающие к нему лотки с трафаретами и ковриками, при этом вибролотки через амортизаторы установлены на телескопических стойках с,возможностью регулировки угла их наклона.

Недостатком известного устройства являются потери благородных металлов со сливом в хвостах ввиду отсутствия перечистки пульпы, Цель изобретения — снижение потерь благородных металлов в хвостах, Цель достигается тем, что в улав-. ливателе благородных металлов, включающем вибролотки, систему подачи воды, сборник и примыкающие к нему лотки с трафаретами и ковриками,. сборник снабжен вертикальными сетка.ми и уложенными на дне трафаретами и ковриками, а также переливной съемной перегородкой, при этом система

В подачи воды с регулируемым расходом воды расположена над сборником.

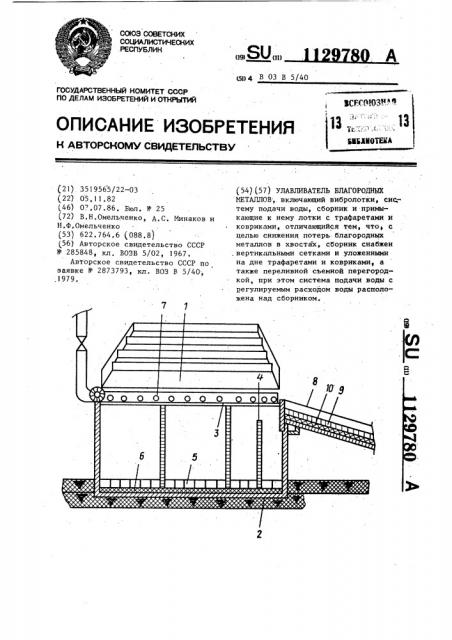

Устройство поясняется чертежем и содержит вибролотки 1, сборник 2, 5 разделенный сетками 3 на секции с переливкой съемной перегородкой 4 на выходе, На дне сборника 2 уложены трафареты 5 и коврики 6, Над сборником 2 размещен коллектор 7,с регулируемым расходом воды. К сборнику

2 примыкают лотки 8 с трафаретами 9 и ковриками 10.

Работа устройства осуществляется следующим образом.

Пульпа поступает на вибролотки 1 и далее на сборник 2, где происходит осаждение зерен благородных металлов . с высокой плотностью, и осевший продукт. промывается водой, подаваемой из коллектора 7, Зерна благородных металлов улавливаются трафаретами 5 и ковриками 6, Наличие сеток 3 способствует качеству промывки, а перегородка 4 удерживает от попадания в слив зерен полезного компонента, Пе-. релив пульпы поступает в лотки 8, где перемещаетсй, и оставшиеся зерна благородных металлов улавливаются на трафаретах 9 и ковриках 10, 30
