Реферат



УСТРОЙСТВО ДЛЯ РЕАБИЛИТАЦИИ БОЛЫШХ, содержащее педальный привод,, элементы крепления устройства к опорной поверхности и блок нагрузки. отличающееся тем, что, с целью повышения точности дозирования нагрузки, блок нагрузки содержит два конических барабаиа, регулировочный винт со шкалой нагрузки, торец которого составляет с торцом одного барабаиа фрикционную пару, передачу винт - гайка и счетчик нагрузки, причем педалышй привод кинематически соединен с одним барабаном , счетчик нагрузки - с другим, барабаны соединены при помощи ролика , установленного на гайке передачи винт - гайка, а регулировочный винт связан с передачей винт г гайка при помощи пары шестерен. О) СО о 00 4 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А 6! H 1/02 ° А 61 В 5/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к втоесмому свидетельству

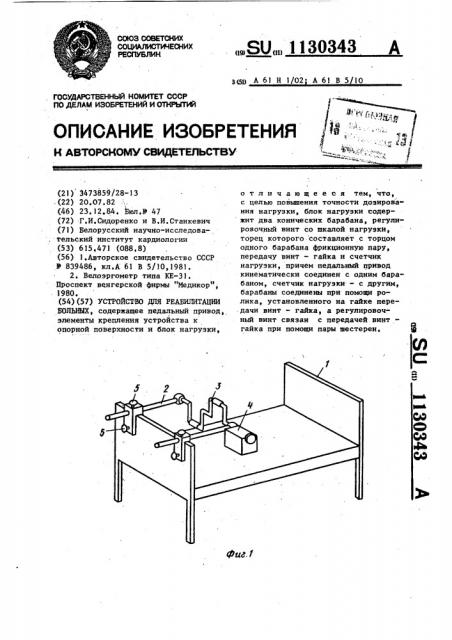

Фиг.1 (21) 3473859/28-13 (22) 20.07.82 (46) 23.12.84. Ьюл.)) 47 (72) Г.И.Сидоренко и В,И.Станкевич (71) Белорусский научно-исследовательский институт кардиологии (53) 615,47) (088,8) (56) ).Авторское свидетельство СССР

У 839486, кл.А 61 В 5/10,1981.

2. Велоэргометр типа КЕ-31.

Проспект вЕнгерской фирмы "Медикор", 1980. (54) (57) УСТРОЙСТВО ДЛЯ РЕАБИЛИТАЦИИ

БОЛЬНЫХ, содержащее педальный привод, элементы крепления устройства к опорной поверхности и блок нагрузки, „.SU„„1130343 A о т л и ч а ю щ е е с я тем, что, с целью повышения точности дозирования нагрузки, блок нагрузки содер жит два конических барабана, регулировочный винт со шкалой нагрузки, торец которого составляет с торцом одного барабана фрнкционную пару, передачу винт — гайка и счетчик нагрузки, причем педальный привод кинематически соединен с одним барабаном, счетчик нагрузки — с другим, барабаны соединены при помощи ролика, установленного на гайке передачи винт — гайка, а регулировочный винт связан с передачей винт— гайка при помощи пары шестерен.

1 1130

Изобретение относится к медицинской технике, а именно к устройствам для проведения механотерапии, например реабилитации нижних конечностей, и может быть использовано при лече- 5 нии сердечных заболеваний и восстановления двигательных. функций дозированной физической нагрузкой. 4звЕстно устройство для реабилитацни больных, содержащее блок

10 нагрузки; механический привод и блок регистрации нагрузки (1) .

Недостатками данного устройства является то, что его нельзя использовать для массовой реабилитации 15 больных, а также невысокая точность доэирования нагрузки.

Известно устройство, для реабилитации больных, содержащее педальный привод, элементы крепления устройст- 20

1 ва к опорной поверхности и блок нагрузки f23 .

Недостатком известного устройства является низкая точность дозирования нагрузки, 25

Цель изобретения — повышение точности дозирования нагрузки.

Поставленная цель достигается тем, что в устройстве для реабилитации больных, содержащем педальный при30 вод, элементы крепления устройства к опорной поверхности и блок нагрузки, блок нагрузки содержит два конических барабана, регулировочный винт со шкалой нагрузки, торец З5 которого составляет с торцом одно го барабана фрикционную пару, передачу винт - гайка и счетчик нагрузки, причем педальный привод кинематически соединен с одним барабаном, счетчик нагрузки — с другим, барабаны соединены при помощи .. ролика, установленного на гайке пе« редачи винт — гайка, а регулировочный винт связан с передачей винт— гайка при помощи пары шестерен, На фиг.1 изображено устройство, внешний вид; на фиг.2 — кинематическая схема.

Устройство состоит из основания 50 в виде кровати I, кронштейнов 2, механизма 3 ножного привода, блока 4 дозирования нагрузки, элементов 5 крепления, устройства 6 зада» ния нагрузки с шкальным механиэ- . 55 мом 7 и зубчатым колесом 8, входного барабана 9 вариатора, выходного барабана 10 вариатора, йромежуточного

343 2 ролика 11 вариатора, синхронизатора 12, устройства 13 регистрации, ударного молоточка 14 и звонка 15 устройства подачи сигнала.

Устройство для реабилитации боль- ных с помощью элементов 5 крепления и кронштейнов 2 установлено на спинке кровати 1. Входной барабан 9 вариатора установлен соосно с механизмом 3 ножного привода и устройством 6 задания нагрузки, представляющим собой винт, на котором установлен шкальный механизм 7 и зубчатое колесо 8, взаимодействующее с синхронизатором 12, на котором подвижно установлен промежуточный ролик 11 вариатора. Последний передает враше ние от входного барабана 9 к выходному барабану 10 вариатора. Барабан 10 вариатора кинематически связан с устройством 13 регистрации, которое представляет собой десятичный механический счетчик с установкой заданного числа и нуля, например счетчик витков в намоточном станке.

Рычаг установки заданного числа счетчика кинематически связан с ударным молоточком 14 звонка 15 устройства подачи сигнала.

Устройство работает следующим образом.

На кровать 1 с помощью кронштейнов 2 и элементов 5 крепления устанавливают механизм 3 ножного привода с блоком 4 дозирования нагрузки.

Кронштейн 2 выдвигают по росту пациента и закрепляют элементами 5 крепления. С помощью шкального механизма 7 устанавливают величину нагрузки, допустимую для данного боль-, ного (тормозное усилие) . В счетчике 13 устанавливают величину работы которую больной должен выполнить за данное упражнение. Больному укрепляют ноги на педалях (Hp. показаны) механизма 3 ножного привода и он начинает вращать их в одну сторону.

Известно, что работа за один оборот равна

А = 2ЯК F где Я вЂ” радиус в.ращения педали;

P — - сила, приложенная к педали, равная силе торможения, Таким образом, эа каждый оборот в счетчик будет заноситься определен» ная величина работы. Если передаточ ное отношение между вариатором и счетчиком равно - ивЂ, то величина

343

II30. °

Составитель В.Собчук

Редактор Е.Папп Техред М.Кузьма Корректор А Обручар

Заказ 9477/9 . Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,Москва,Ж-35,Рауаская наб.,д.4/5

Филиал ППП "Патент", г,ужгород, ул.Проектная,4

3 работы будет пропорциональна силе

FÀ ÊF, где К 1, Например, при тормозном усилии, равном 1 кг, за каждый оборот педалей ножного привода совершенная работа будет равна 1 кгм, что соответ-. ственно покажет счетчик 13, т,е, передаточное отношение вариатора выбрано таким, что за один оборот механизма 3 ножного привода счет- 10 чик 13 изменит свое показание на единицу. При увеличении тормозного усилия с помощью устройства 6 задания нагрузки,например, до 10 кг, синхронизатор 12 передвинет промежуточный ролик 11, изменяя передаточное отношение вариатора в соответст вующее число раэ. В данном случае, sa один оборот механизма 3 ножного привода счетчик 13 .покажет соверщен ную работу, равную 10 кгм, Таким образом, изменение тормозно го усилия 1 приводит к пропорциональному изменению передаточного отноюения вариатора.

Предлагаемое устройство позволяеФ проводить механотерапию, реабилита цию нижних конечностей и лечение сердечно-сосудистых больных путем точного дозирования физической нагрузки,
