Реферат



ВИБРОЗАЩИТНАЯ РУКОЯТКА,. содержащая ручку, стержень и соеднненный с ними амортизационный узел, отличающаяся тем, что, с целью увеличения срока ее службы, стержень выполнен в виде двух аксиально расположенных н соединенных винтом с возможностью осевого перемещения втулок разной длины с фланцами на других концах, амортизационный узел выполнен в виде демпфирующего кольца, насаженного на длинную втулку, охватывающей его опорной втулки и упругих струн, расположенных между внутренней поверхностью ручки и наружной поверхностью опорной втулки параллельно оси втулок и закрепленных концами р,авномерно по окружности во фланцах. (Л со о ел со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.з(51) В 25 D 17/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3511284/29-28 (22) 12.11.82 (46) 23.12.84. Бюл. № 47 (72) С. С. Алефиренко (71) Днепропетровский ордена Трудового

Красного Знамени государственный университет им, 300-летия воссоединения Украины с Россией (53) 621.542-752.2 (088.8) (56) 1. Патент Франции № 1398909, кл. В 25 D 17/24, 1964.

2. Авторское свидетельство СССР № 159466, кл. В 25 D 17/04, 1962 (про,тотип).

ÄÄSUÄÄ 1130453 А (54) (57) ВИБРОЗАЩИТНАЯ РУКОЯТКА;. содержащая ручку, стержень и соединенный с ними амортизационный узел, отличающаяся тем, что, с целью увеличения срока ее службы, стержень выполнен в виде двух а ксиально расположенных и соединенных винтом с воэможностью осевого перемещения втулок разной длины с фланцами на других концах, амортизационный . узел выполнен в виде демпфирующего кольца, насаженного на длинную втулку, охватывающей его опорной втулки и упругих струн, расположенных между внутренней поверхностью ручки и наружной поверхностью опорной втулки параллельно оси втулок н закрепленных концами равномерно по окружности во фланцах.

1130453

Сост а витель E. Фом иче в

Техред И. Верес Корректор О. Билак 1 ираж 1032 Подписное !

1! I. 1È!!! i осударственного комитета СССР .;;.лам изобретений и открытий ! 1;!!з, 1 >сина. Ж-- 35. Раушская наб., д. 4/5

Фи ш:. 1!1l1 . !!атеит», г. Ужгород, ул. Проектная, 4

Изобретение относится к средствам охраны труда и может быть использовано от вредного воздействия вибрации при работе с ручными ударными инструментами.

Известна виброзащитная рукоятка, содержащая корпус, выполненный из цельного или слс1истого материала (1).

Наиболее близкой к изобретению является виброзащитная рукоятка, содержащая ручку, стержень и соединенный с ними амортизационный узел, выполненный из эластичных пористых материалов, связанный с корпусом инструмента с помощью резиновых жгутов (2).

Недостатком известных конструкций является малый срок службы вследствие старения материала элементов амортизационного узла.

Цель изобретения — увеличение срока службы рукоятки.

Для достижения этой цели в виброзащитной рукоятке, содержащей ручку, стержень и соединенный с ними амортизационный узел, стержень выполнен в виде двух аксиально расположенных и соединенных винтом с возможностью осевого перемещения втулок разной длины с фланцами на других концах, амортизационный узел выполнен в виде демпфирующего кольца, насаженного на длинную втулку, охватывающей его опорной втулки и упругих струн, расположенных между внутренней поверхностью ручки и наружной поверхностью опорной втулки параллельно оси втулок и закрепленных Концами равномерно по окружности во фланцах.

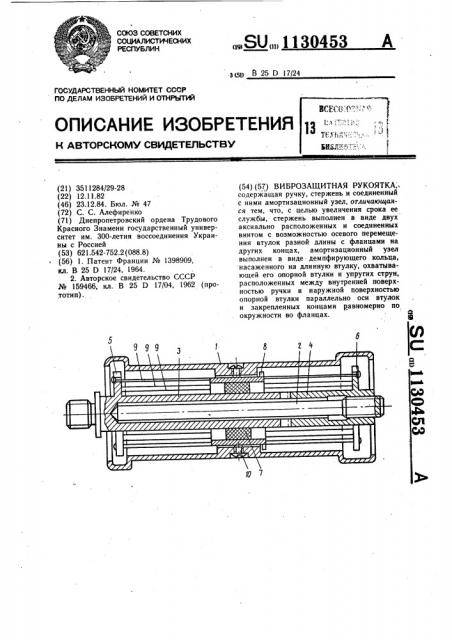

На чертеже изображена виброзащитная рукоятка, продольный разрез.

Виброзашитная рукоятка содержит ручку 1, стержень, выполненный в виде двух аксиально расположенных и соединенных

35 винтом 2 с возможностью осевого перемещения втулок 3 и 4 разной длины с фланцами 5 и 6 на других концах, и амортизационный узел, выполненный в виде демпфирующего кольца 7, насаженного на длинную втулку 3, охватывающей его опорной втулки 8 и упругих струн 9, расположенных между внутренней поверхностью ручки 1 и наружной поверхностью опорной втулки 8 параллельно оси втулок 3 и 4 и закрепленных концами равномерно по окружности во фланцах 5 и 6.

Виброзащитная рукоятка работает следующим образом.

При вращении винта 2 в резьбовом отверстии короткой втулки 4 он своим торцом, упираясь в длинную втулку 3, увеличивает или уменьшает (в зависимости от направления вращения) силу натяжения упругих струн 9, Ручка 1, закрепленная с помощью винтов 10, прижимающих каждую упругую струну 9 к опорной втулке 8, может совершать упругие перемещения в радиальном направлении по отношению к оси втулок 3 и 4. Энергия вибрации гасится упругими силами струнного каркаса. Демпфирующее кольцо 7 ограничивает амплитуду колебаний ручки 1 при резонансных режимах работы.

Варьируя жесткостью струнного каркаса с помощью регулировочного винта 2 можно осуществить настройку виброзащитной рукоятки на гашение наиболее опасных частот при работе с ударным инструментом, что позволяет создать безопасный режим работы для оператора.

Предлагаемая конструкция позволяет выполнить отдельные детали из материалов, имеющих стабильные жесткостные характеристики (сталь, бронза и др.), т. е. менее подверженных старению и вытягиванию, что позволяет увеличить срок службы виброзащитной рукоятки.
