УСТРОЙСТВО АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СУЛЬФИДНОСТИ ЗЕЛЕНОГО ЩЕЛОКА СОДОРЕГЕНЕРАЦИОННОГО КОТЛОАГРЕГАТА , содержащее блок измерения сульфидности зеленого щелока в бакерастворителе и задатчик, соединенные с. соответствующими двумя входами регулятора сульфидности, выход которого соединен с исполнительным механизмом , и блок, измерения расхода черного щелока в ба к-смеситель, о тличающееся тем, что, с целью повышения точности регулирования , оно имеет блок измерения плотности черного щелока на выходе из бака-смесителя, блок умножения и блок дифференцирования, при этом выходы измерения плотности черного щелока на выходе из бака-смесителя и расхода черного щелока в бак-смеситель соединены с соответствующими входами I блока умножения, выход которого че (Л рез блок дифференцирования связан с третьим входом регулятора сульфидс ности.

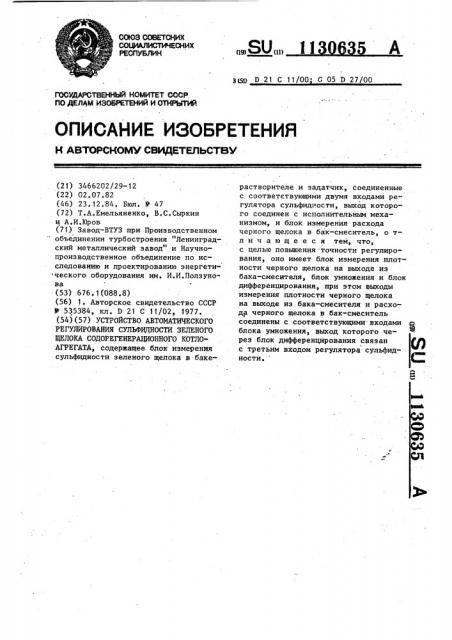

СОЮЗ СОВЕТСЩ 1Х

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ ч л

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3466202/29-12 (22) 02.07.82 (46) 23.12. 84. Бюп. 9 47 (72) Т.А.Емельяненко, В.С.Сыркин и А.И.Юров (71) Завод-ВТУЗ при Производственном

" объединении турбостроения "Ленинградский металлический завод" и Научнопроизводственное объединение по исследованию и проектированию энергетического оборудования им. И.И.Ползунова (53) 676. 1(088.8) (56) 1. Авторское свидетельство СССР

В 535384, кл. D 21 С fi/02, 1977. (54)(57) УСТРОЙСТВО АВТОМАТИЧЕСКОГО

РЕГУЛИРОВАНИЯ СУЛЬФ>ЩНОСТИ ЗЕЛЕНОГО

ЩЕЛОКА СОДОРЕГЕНЕРАЦИОННОГО КОТЛОАГРЕГАТА, содержащее .блок измерения сульфидности зеленого щелока в бакеЗд1) D 21 С 11/00 G 05 В 27/00 растворителе и задатчик, соединенные с соответствующими двумя входами регулятора сульфидности, выход которого соединен с исполнительным механизмом, и блок измерения расхода черного щелока в бак-смеситель, о тл и ч а ю щ е е с я тем, что, с целью повышения точности регулирования, оно имеет блок измерения плотности черного щелока на выходе из бака-смесителя, блок умножения и блок дифференцирования, при этом выходы измерения плотности черного щелока на выходе из бака-смесителя и расхода черного щелока в бак-смеситель соединены с соответствующими входами д блока умножения, выход которого через блок дифференцирования связан с третьим входом регулятора сульфидности. С:

1 113063

Изобретение относится к целлюлозно-бумажному производству и может. быть использовано для автоматического регулирования сульфидности зеленого щелока содорегенерационного котлоагрегата.

Известно устройство автоматического регулирования сульфидности зеленого щелока содорегенерационного котлоагрегата, содержащее блок изме- 10 рения сульфидности зеленого щелока в баке-растворителе и задатчик, соединенные с соответствующими двумя входами регулятора сульфидности, выход которого соединен с исполнительным механизмом, и блок измерения расхода черного щелока в бак-смеси1тель f13 .

Недостатком известного устройства является низкая точность регулирова- щ0 ния.

Цель изобретения — повьппение точности регулирования..

Указанная цель достигается тем, что устройство автоматического регулирования сульфидности зеленого щелока содорегенерационного котлоагрегата, содержащее блок измерения сульфидности зеленого щелока в баке-раст30 ворителе и задатчик, соединенные с соответствующими двумя входами регулятора сульфидности, выход которого соединен с исполнительным механизмом, и блок измерения расхода черного щелока в бак-смеситель, имеет блок измерения плотности черного щелока на выходе из бака-смесителя, блок умножения и блок дифферен-, цирования, при этом выходы блоков измерения плотности черного щелока

;на выходе из бака-смесителя и рас-„ б хода черного щелока в бак-смеситель соединены с соответствующими входами блока умножения, выход которого через блок дифференцирования

45 связан с третьим входом регулятора сульфидности.

5 2

На чертеже представлена принципиальная схема устройства автоматичес- кого регулирования сульфидности зеле чого щелока содорегенерационного котлоагрегата.

Схема содержит блок 1 измерения сульфидности зеленого щелока в бакерастворителе 2 и задатчик 3, соединенные с регулятором 4 сульфидности, выход которого связан с исполнительным механизмом 5 через блок 6 управления. Блок 7 измерения расхода черного щелока в бак-смеситель 8 и блок 9 измерения плотности черного щелока, подаваемого в топочную камеру 10, соединены с входом блока 11 умножения, выход которого связан через блок 12 дифференцирования с входом регулятора 4 сульфидности.

Устройство работает следующим образом.

Сигнал с блока 1.измерения величины сульфидности зеленого щелока в баке-растворителе 2 поступает в регулятор 4, который в зависимости от величины рассогласования сигналов, измеренной блоком 1 и заданной с блока 3, осуществляет через блок 6 регулирования степени открытия клапана исполнительного механизма 5.

Па изменению расхода черного щелока, контролируемого блоком 7, и плотности черного щелока, измеряемой блоком 9, на выходе блока 11 умножения, куда подаются эти сигналы, формируется переменный сигнал по мас-! совому расходу черного щелока, который преобразуется в дифференциаторе 12 в динамический сигнал по скорости изменения массового расхода черного щелока. Сигнал с блока 12 . поступает в регулятор 4, корректируя управляющий сигнал расхода сульфата натрия в бак-смеситель, 8.

Таким образом, использование изобретения позволяет повысить точность регулирования сульфидности зеленого щелока.
