№ 113089

Класс 25а, 26о5

25а, 29

СССР

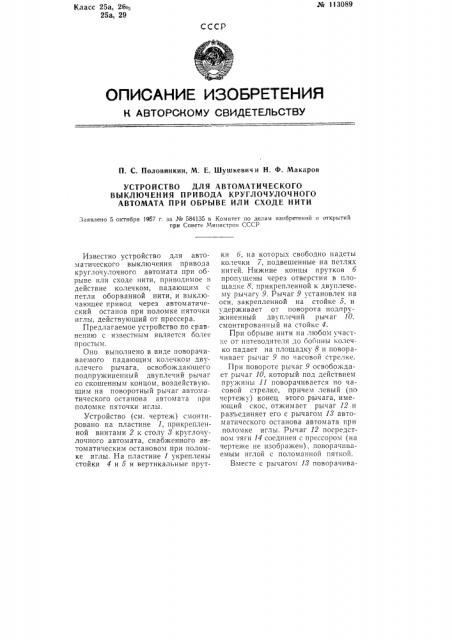

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

П. С. Половинкин, М. Е, Шушкевич и Н. Ф. Макаров

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

ВЫКЛЮЧЕНИЯ ПРИВОДА КРУГЛОЧУЛОЧНОГО

АВТОМАТА ПРИ ОБРЫВЕ ИЛИ СХОДЕ НИТИ

Заявлено 5 октября 1957 г. за Ко 584135 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известно устройство для автоматического выключения привода круглочулочного автомата при обрыве или сходе нити, приводимое в действие колечком, падающим с петли оборванной нити, и выключающее привод через автоматический останов при поломке пяточки иглы, действующий от прессера.

Предлагаемое устройство по сравнению с известным является более простым.

Оно выполнено в виде поворачиваемого падающим колечком двуплечего рычага, освобождающего подпру>киненный двуплечий рычаг со скошенным концом, воздействующим на поворотный рычаг автоматического останова автомата при поломке пяточки иглы.

Устройство (см. чертеж) смонтировано на пластине 1, прикрепленной винтами 2 к столу 8 круглочулочного автомата, снабженного автоматическим остановом при поломке иглы. На пластине 1 укреплены стойки 4 и 5 и вертикальные прутки 6, на которых свободно надеты колечки 7, подвешенные на петлях нитей. Нижние концы прутков 6 пропущены через отверстия в площадке 8, прикрепленной к двуплечему рычагу 9. Рычаг 9 установлен на оси, закрепленной на стойке 5, и удерживает от поворота подпружиненный двуплечий рычаг 10, смонтированный на стойке 4.

При обрыве нити на любом участке от нптеводителя до бобины колечко падает на плошадку 8 и поворачивает рычаг 9 по часовой стрелке.

При повороте рычаг 9 освобождает рычаг 10, который под действием пружины ll поворачивается по часовой стрелке, причем левый (по чертежу) конец этого рычага, имеющий скос, отжимает рычаг 12 и разъединяет его с рычагом 18 автоматического останова автомата при поломке иглы. Рычаг 12 посредством тяги 14 соединен с прессором (на чертеже не изображен), поворачнваемым иглой с поломанной пяткой.

Вместе с рычагом 18 поворачиваМ !!3089 ется защелка (на чертеже пе показана) которая входит в зацепление с кольцом шкива быстрого хода, в результате чего круглочулочный автомат останавливается.

Предмет изобретения

Устройство для автоматического выключения привода круглочулочного автомата при обрыве или сходе нити, приводимое в действие колечком, падающим с петли оборванной нити, и выключаюшее привод через автоматический останов автомата при поломке иглы, действующий от прессера, отл и ча ю щ е е с я тем, что. с целью упрощения конструкции, оно выполнено в виде поворачиваемого падающим колечком двуплечего рычага, освобождающего подпружиненный двуплечий рычаг со скошенным концом воздействующим на поворотный рычаг автоматического останова автомата при поломке иглы.
