Универсальный делитель напряжения

Универсальный делитель напряжения

Иллюстрации

Показать все

Реферат



УНИВЕРСАЛЬНЫЙ ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ , содержащий конденсаторы, а также четные и нечетные группы пар последовательно соединенных резистоу ров,гдё пары соединены последовательно , отличающийся тем, что, с целью повьшения точности, он снабжен двумя группами RC -цепочек, при этом один вывод каждой RC-цепочки первой группы RC -цепочек соединен с высоковольтным выводом, а другой вывод каждой RC -цепочки первой группы - с общим выводом пары резисторов первой группы пар последовательно соединенных резисторов , один вывод каждой RС-цепочки второй группы RC- цепочек соединен с общим выводом пары резисторов последней группы пар последовательно соединенных резисторов, а другой ее вывод - с выводом заземления, количество пар последовательно соединенных резисторов в каждой группе § должно быть нечетным, а конденсаторы включены в щахматном порядке через (Л каждую пару последовательно соеди- ( ненных резисторов между соседними четными и нечетньми группами пар последовательно соединенных резисторов .

COlO3 СОВЕТСНИХ

Ю ВО ЕСПжЛИН

sue Н 02 М 3/06

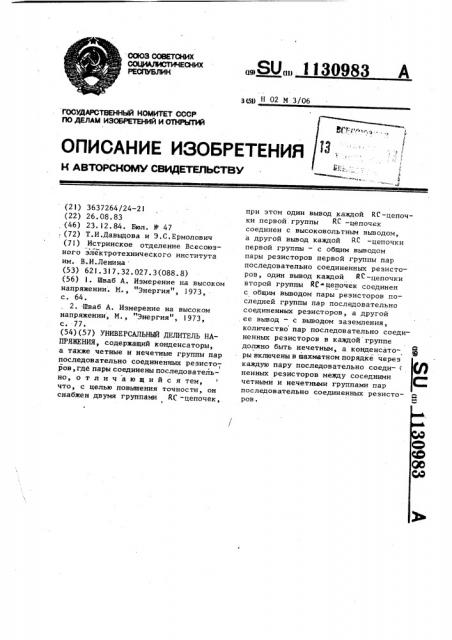

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОЬЮ СВИДЕТЕЛЬСТВУ

OCVAAPCTBEHHbtPl НОМИ ГЕТ CCCP

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЬПЪМ (21) 3637264/24-21 (22) 26.08.83, (46) 23.12.84. Бюл. 11- 47 .(72) Т.И.Давыдова и Э.С.Ермолович (71) Истринское отделение Всесоюзного электротехнического института им. В.И.Ленина (53) 621.3!7.32.027.3(088.8) (56) l. Шваб А. Измерение на высоком напряжении. M. "Энергия", 1973, с. 64.

2. Шваб А. Измерение на высоком напряжении, М., "Энергия", 1973, с. 77. (54)(57) УНИВЕРСАЛЬНЫЙ ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ, содержащий конденсаторы, а также четные и нечетные группы пар последовательно соединенных резисто( ров, где пары соединены последовательно, отличающийсятем, Что, с целью повьппения точности, он снабжен двумя группами ЙС -цепочек,,Я0„„1130983 при этом один вывод каждой RC-öåïo÷ки первой группы 1 -цепочек соединен с высоковольтным выводом, а другой вывод каждой R -цепочки первой группы — с общим выводом пары резисторов первой группы пар последовательно соединенных резисторов, один вывод каждой нС -цепочки второй группы ЙГ-цепочек соединен с общим выводом пары резисторов последней группы пар последовательно соединенных резисторов, а другой . ее вывод — с выводом заземления, количество пар последовательно соединенных резисторов в каждой группе должно быть нечетным, а конденсато- Е ры включены в шахматном порядке через каждую пару последовательно соеди- ( ненных резисторов между соседними четными и нечетными группами пар последовательно соединенных резисторов .

1130983

Составитель А.Гришин

Редактор Н.Лазаренко - Техред И.Асталош Корректор А,Зимокосов

Заказ 10129 Тираж 666 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
