Формирователь сигнала гистограммы яркостей кадра телевизионного изображения

Формирователь сигнала гистограммы яркостей кадра телевизионного изображения

Иллюстрации

Показать все

Реферат



ФОРМИРОВАТЕЛЬ СИГНАЛА ГИСТОГРАММ ) ЯРКОСТЕЙ КАДРА ТЕЖВИЗИОННОГО ИЗОБРАЖЕНИЯ, содержащий видеопроцессор , первый выход которого по ключен к первому входу селектора яркости телевизионного сигнаша, и блок преобразования сигнала яркости отличающийся тем, что, с целью расширения диапазона формируемых сигналов гистограммы, в него введены четыре мультиплексора, ана лого-цифровой преобразователь (АЦП и цифроаналоговой преобразователь (ДАЛ),.при этом первые входы первого и второго мультиплексоров соединены между собой и подключены к выходу АЦП, вход которого является входом видеосигнала, а вторые входы первого и второго мультиплексоров соединены между собой и подключены к второму выходу видеопроцессора, первый выход которого подключен к первому входу третьего мультиплексора , второй вход которого подключен к выходу селектора яркости телевизионного сигнала, подключенному к первому входу четвертого мультиплексора , второй вход которого подключен к выходу блока преобразования сигнала яркости и к входу ДАЛ, выход которого является выходом устройства, а к входу данных блока преобразования сигнала яркости подключей выход третьего мультиплексора , причем выход четвертого мультиплексора подключен к входу видеопроцесpaj а выход первого мультиплексора и выход второго мульплексора подключены соответственно к адресным входам блока преобразования сигнала яркости и селектора яркости телевизионного сигнала. О-

СООЗ СОВЕТСКИХ

СОйВФЮП

РЕСПУБЛИК

SU 11310

g(5D H 04 N 7/18

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV CBMQETHlbCTB Y

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21 ) 3526006/.18-09 (22) 21.12.82 (46) 23.12 84. Бюл. Ф 47 (72) А.Ф.Буэин, В.В.Вушкарник, -В.Н. Гапонов, Ю.Т.Оношко, Л.И.Воскобойников, Ю.В.Немых и В.К.Шипов (53) 621.397 (088.8) (6) 1.Прэтт У. Цифровая обработка изображений. M., "Мир",т.2, 1982, с.318 — 330.

2. Авторское свидетельство СССР

М 886315, кл. Н 04 N 5/14, 1981 (прототип). (54)(57) ФОРМИРОВАТЕЛЬ СИГНАЛА ГИСТОГРАММЫ ЯРКОСТЕЙ К ЯРА ТЕЛЕВИЗИОННОГО ИЗОБРАЖЕНИЯ, содержащий видеопроцессор, первый выход которого подключен к первому входу селектора яркости телевизионного сигнала, и блок преобразования сигнала яркости, отличающийся тем, что, с целью расширения диапазона формируемых сигналов гистограммы, в него введены четыре мультиплексора, аналого-цифровой преобразователь (АЦП 1 и цифроаналоговой преобразователь (ЦАП ), при этом первые входы первого и второго мультиплексоров соединены между собой и подключены к выходу АЦП, вход которого является входом видеосигнала, а вторые входы первого и второго мультиплексоров соединены между собой и подключены к второму выходу видеопроцессора, первый выход которого подключен к первому входу третьего мультиппексора, второй вход которого подключен к выходу селектора яркости телевизионного сигнала, подключенному к первому входу четвертого мультиплексора, второй вход которого подключен к выходу блока преобразования сигнала яркости и к входу ЦАП, Е

О выход которого является выходом устройства, а к входу данных блока преобразования сигнала яркости под, ключен выход третьего мультИплексора, причем выход четвертого мультип- Я лексора подключен к входу видеопроцесра, а выход первого мультиплексора и выход второго мульплексора подключены соответственно к адресным вхо- М дам блока преобразования сигнала яркости и селектора яркости телеви- 1 ф зионцого сигнала. 4ь

1 1131

Изобретение относится к прикладному телевидению и может быть использовано в устройствах обработки телевизионных сигналов в реальном масштабе времени.

Известен формирователь сигнала гистограммы яркостей кадра телевизионного изображения, содержащий видеопроцессор, выход которого подключен к первому входу селектора яркости 111.

Однако известное устройство слож. но, а применение его не всегда оправдано в условиях бортовых систем.

Наиболее близк к предлагаемому,5 по технической сущности является формирователь сигнала гистограммы яркостей кадра телевизионного изображения, содержащий видеопроцессор, первый выход которого подключен к первому входу селектора яркости телевизионного сигнала,и блок преобразования сигнала яркости j2 1, Недостатком известного устройства является малый диапазон формируемых сигналов гистограммы.

Цель изобретения — расширение диапазона формируемых сигналов гистограммы.

Поставленная цель достигается тем, что в формирователь сигнала гисто30 граммы яркостей кадра телевизионного иэображения содержащий видеопроцессор, первый выход которого подключен к первому входу селектора яркости телевизионного сигнала, и блок преобразования сигнала яркости, введены четыре мультиплексора, аналого-цифровой преобразователь (AUIII и цифроаналоговый преобразователь (ЦАП ), при этом первые входы 4о первого и второго мультиплексоров соединены между собой и подключены к выходу АЦП, вход которого является входом для видеосигнала, а вторые входы первого и второго мультиплек- 45 соров соединены между собой и подключены к второму выходу видеопроцессора, первый выход которого подключен к первому входу третьего мультиплексора, второй вход которого подключен к выходу селектора яркости телевизионного сигнала, подключенному к первому входу четвертого мультиплексора, второй вход которого подключен к выходу блока преобразо- F55 вания сигнала яркости и к входу ЦАП, выход которого является выходом уст- . ройства, а к входу данных блока пре043 2 образования сигнала яркости подключен выход третьего мульплексора, причем выход четвертого мультиплексора подключен к входу видеопроцессора, а выход первого мульплексора и. выход второго мультиплексора подключены соответственно к адресным входам блока преобразования сигнала яркости и селектора яркости телевизионного сигнала.

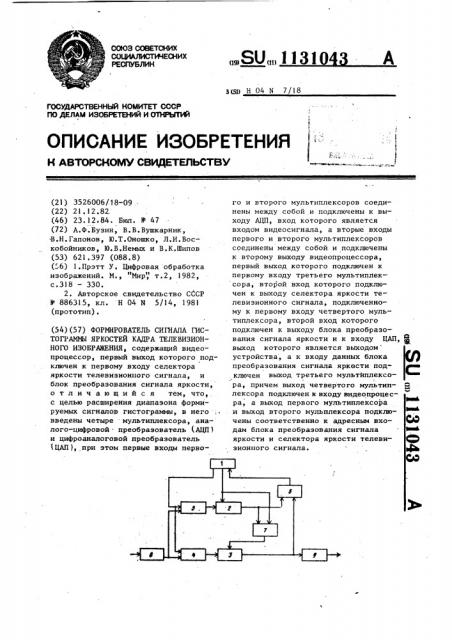

На чертеже приведена структурная электрическая схема формирователя сигнала гистограммы, яркостей кадра телевизионного иэображения, Формирователь содержит видеопроцессор 1, селектор 2 яркости телевизионного сигнала, блок 3 преобразователя сигнала яркости, первый мультиплексор 4, второй мультиплексор 5, третий мультиплексор 6, четвертый мультиплексор 7, АЦП 8, ЦАП 9.

Устройство работает следующим образом.

Видеопроцессор 1 задает соотношение между числом входных и выходных уровней дискретизации телевизионного изображения и объединяет сосед-. ние интервалы квантования, чтобы обеспечить наименьшее отклонение гистограммы от заданного закона распределения, Входной видеосигнал поступает на вход АЦП 8, преобразуется в цифровой код и подается на первые входы первого мультиплексора 4 и второго мультиплексора 5; АЦП 8 выдает заданное число градации яркости. Код яркости каждой точки видеосигнала можно рассматривать в качестве кода адреса, поступающего на адресные входы блока 3 преобразователя сигнала яркости и селектора 2 яркости телевизионного сигнала. Каждому значению яркости анализируемого изображения соответствует вполне определенное место памяти селектора 2 яркости телевизионного сигнала. В селекторе 2 яркости телевизионного сигнала производится селекция сигналов по амплитуде и формируется гистограмма яркостей, например, в течение первого кадра.

В течение кадрового бланка происходит обработка накопленной гистограммы распределения амплитуд яркости. Видеопроцессор 1 последовательно через вторые входы первого и второго мультиплексора 4 и 5 выставляет адреса ячеек памяти, соответствуюСоставитель В.Лапшов

Техред С.Мигунова

Редактор Н.Пушненкова

Корректор М.Леонтюк

Заказ 9628/44 Тираж 634

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1)3035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП "Патент", r.Óàãîðîä, ул.Проектная, 4

3 11 щие уровням яркости телевизионного сигнала в селекторе. 2 яркости телевизионного сигнала. Считанные из сеI лектора 2 яркости телевизионного сигнала значения гистограммы через первый вход третьего мультиплексора 7 поступают на вход видеопроцессора 1, где обрабатываются и поступают через четвертый мультиплексор 6 на вход данных блока 3 преобразования сигна-. ла яркости, в котором записывается характеристика нелинейного. Преобра зования по адресу, выставленному видеопроцессором 1. Тогда в последую31043 4 щем кадре информация,, соответствующая следующему кадру, поступает на вход блока 3 преобразования, сигнала яркости через первый мультиплексор 4, и после преобразования проходит на выход устройства через ЦАП 9.

Предложенное устройство по сравнению с известным позволяет расши1р рить диапазон формируемых сигналов гистограммы, реализовать несколько режимов обработки телевизионных изображений, что особенно важно для бортовых систем.
