Способ получения бариево-сульфатного цемента

Способ получения бариево-сульфатного цемента

Иллюстрации

Показать все

Реферат

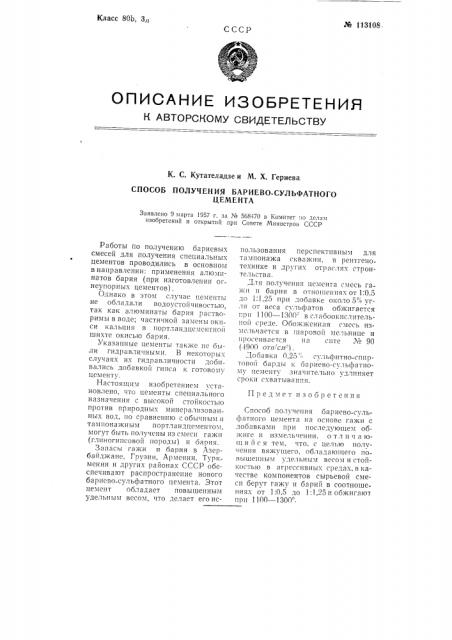

Класс 80b, Зз .% ll3108

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. С. Кутателадзе и М. Х. Гериева

СПОСОБ ПОЛУЧЕНИЯ БАРИЕВО-СУЛЬФАТНОГО

ЦЕМЕНТА

Заявлено 9 марта 1957 г. за No 568470 в Комитет по пенам изобретений и открытий при Совете Министров СССР

Предмет изоб ретения

Работы по получению бариевых смесей для получения специальных цементов проводились в основном в направлении: применения алюминатов бария (при изготовлении огнеупорных цементов) .

Однако в этом случае цементы не обладали водоустойчивостью, так как алюминаты бария растворимы в воде; частичной замены окиси кальция в портландцемснтной шихте окисью бария.

Указанные цементы также не были гидравличными. В некоторых случаях их гидравличностп добивались добавкой гипса к готовому цементу.

Настоящим изобретением установлено, что цементы специального назначения с высокой стойкостью против природных минерализован ных вод, по сравнению с обычным и тампонажным портландцементом, могут быть получены из смеси гажи (глиногипсовой породы) и бария.

Запасы гажи и бария в Азербайджане, Грузии, Армении, Туркмении и других районах СССР обеспечивают распространение нового бариево-сульфатного цемента. Этот цемент обладает повышенным удельным весом, что делает его использования перспективным для тампонажа скважин. в рентгенотехнике и других отраслях строительства.

Для получения цемента смесь гажи и бария в отношениях от 1:0,5 до 1:1,25 при добавке около 5% угля от веса сульфатов обжигается при 1100 — 1300= в слабоокислительной среде. Обожженная смесь измельча ется в шаровой мельнице и просеивается на сптс М 90 (4900 ото ся1- 1. ,:(обавка 0.25 сульфптно-спиртовой барды к оариево-сульфатному цементу значительно удлиняет сроки схватывания.

Способ получения бариево-сульфатного цемента па основе гажи с добавками при последующем обжиге и измель ении, о т л и ч а юшийся тем, что, с целью получения вяжущего, обладающего повышенным удельным весом и стойкостью в агрессивных средах, в качестве компонентов сырьевой смеси берут гажу и барий в соотношениях от 1:0,5 до 1:1,25 и обжигают при 1100 — 1300 .
