Класс 21с, 68м

М 113137

СССР

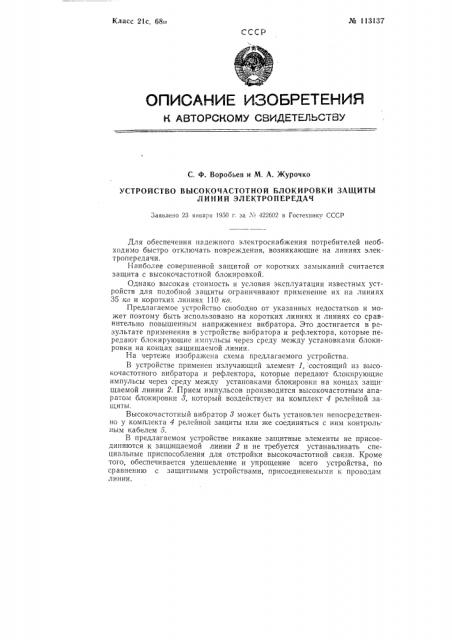

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. Ф. Воробьев и М. А. Журочко

УСТРОЙСТВО ВЫСОКОЧАСТОТНОЙ БЛОКИРОВКИ ЗАЩИТЫ

ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ

Заявлено 23 января 1950 г. за Хе 422602 в Гостехннку СССР

Для обеспечения надежного электроснабжения потребителей необходимо быстро отключать повреждения, возникающие на линиях электропередачи.

Наиболее совершенной защитой от коротких замыканий считается защита с высокочастотной блокировкой.

Однако высокая стоимость и условия эксплуатации известных устройств для подобной защиты ограничивают применение их на линиях

35 кв и коротких линиях 110 кв.

Предлагаемое устройство свободно от указанных недостатков и может поэтому быть использовано на коротких линиях и линиях со сравнительно повышенным напряжением вибратора. Это достигается в результате применения в устройстве вибратора и рефлектора, которые передают блокирующие импульсы через среду между установками блокировки на концах защищаемой линии.

На чертеже изображена схема предлагаемого устройства.

В устройстве применен излучающий элемент 1, состоящий из высокочастотного вибратора и рефлектора, которые передают блокирующие импульсы через среду между установками блокировки на концах защищаемой линии 2. Прием импульсов производится высокочастотным апаратом блокировки 8, который воздействует на комплект 4 релейной защиты.

Высокочастотный вибратор 3 может быть установлен непосредственно у комплекта 4 релейной защиты или же соединяться с ним контрольным кабелем 5.

В предлагаемом устройстве никакие защитные элементы не присоединяются к защищаемой линии 2 и не требуется устанавливать специальные приспособления для отстройки высокочастотной связи. Кроме того, обеспечивается удешевление и упрощение всего устройства, по сравнению с защитными устройствами, присоединяемыми к проводам линии. № 113137

Предмет изобретения

Устройство высокочастотной блокировки защиты линий электропередач, о т л и ч а ю щ е е с я тем, что для улучшения условий эксплуатации защиты и ее удешевления передача блокирующего импульса осуществляется при помощи вибратора и рефлектора через среду между установками блокировки на концах защищаемой линии.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редакгор JI. П. Ситников

Информационно-издательский отдел.

Объем 0,17 п. л. Заказ 3464.

Подп, к печати 24.1Х-58 г.

Тираж 1600. Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14
