Класс 24f, 16 № 11315

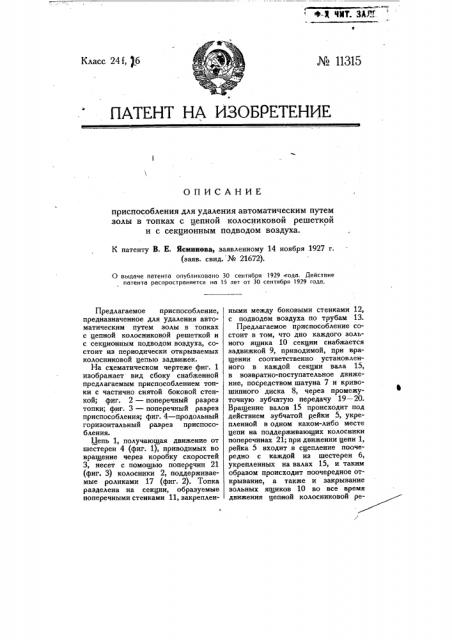

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для удаления автоматическим путем золы в топках с цепной колосниковой решеткой и с секционным подводом воздуха.

К патенту В. Е. Ясминова, заявленному 14 ноября 1927 г. (заяв. свид. № 21672).

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября 1929 года.

Предлагаемое приспособление, предназначенное для удаления автоматическим путем золы в топках с цепной колосниковой решеткой и с секционным подводом воздуха, состоит из периодически открываемых колосниковой цепью задвижек.

На схематическом чертеже фиг. 1 изображает вид сбоку снабженной предлагаемым приспособлением топки с частично снятой боковой стенкой; фиг. 2 — поперечный разрез топки; фиг. 3 — поперечный разрез приспособления; фиг. 4 †продольн горизонтальный разрез приспособления.

Цепь 1, получающая движение от шестерен 4 (фиг. 1), приводимых во вращение через коробку скоростей

3, несет с помощью поперечин 21 (фиг. 3) колосники 2, поддерживаемые роликами 17 (фиг. 2). Топка разделена на секции, образуемые поперечными стенками 11, закрепленными между боковыми стенками 12, с подводом воздуха по трубам 13.

Предлагаемое приспособление состоит в том, что дно каждого зольного ящика 10 секции снабжается задвижкой 9, приводимой, при вращении соответственно установленного в каждой секции вала 15, в возвратно-поступательное движение, посредством шатуна 7 и кривошипного диска 8, через промежуточную зубчатую передачу 19 — 20.

Вращение валов 15 происходит под действием зубчатой рейки 5, укрепленной в одном каком-либо месте цепи на поддерживающих колосники поперечинах 21; при движении цепи 1, рейка 5 входит в сцепление поочередно с каждой из шестерен 6, укрепленных на валах 15, и таким образом происходит поочередное открывание, а также и закрывание вольных ящиков 10 во все время движения цепной колосниковой реН. В.

Тцл. «Коминтерн» Центриз ат» Нарщов 0ССР. Ленингр@. Браецая, 1. шетки. Для предупреждения поломки частей приспособления от случайно попавших в золу крупных твердых частей устанавливаются в каждом зольном ящике сетка 14 и предохранительная вставка на валу 15, не изображенная на чертеже.

Предмет патента.

1. Приспособление для удаления автоматическим путем золы в топках с цепной колосниковой решеткой и с секционным подводом воздуха, характеризующееся применением зубчатой рейки 5 (фиг. 1 — 3), связанной с поддерживающими колосники поперечинами и служащей для последовательного ее сцепления с зубчатыми шестернями 6,, каждая из которых имеет своим назначением сообщить, при посредстве промежуточных передач †зубчат 19 — 20 и кривошипной 8, 7 (фиг. 4), возвратно-поступательное перемещение задвижке 9, (фиг, 3, 4) соответствующего зольного ящика 10, в целях периодического удаления из него золы.

2. При охарактеризованном в и. 1 приспособлении применение, в целях устранения поломок, задерживающей крупные части сетки 14 в каждом из зольных ящиков 10 (фиг. 1, 3) и предохранительной вставки на каждом из валов 15 (фиг. 4), несущих шестерни 6.
