Устройство для резки труб

Устройство для резки труб

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕЗКИ ТРУБ, содержащее опорный корпус, захват, несущий расположенный по окружности режущий инструмент и вьшолненный в виде двух полуколец с рычагами, находящимися на одной оси, силовые приводы, предназначенные для воздействия на рычаги, отличающ е е с я тем, что, с целью расширения технологических возможностей путем обеспечения подводной резки труб, опорный корпус выполнен в виде двух полуколец с рычагами разной длины и общей осью с полукольцами захвата и снабжен фиксатором, установленным с возможностью перемещения в вьшолненных на корпусе пазах, при этом силовые приводы установлены на разноименных рьгаагах опорного корпуса и захвата, а окружность расположения режущего инструмента размещена эксцентрично внутренней поверхности полуколец захвата. (О

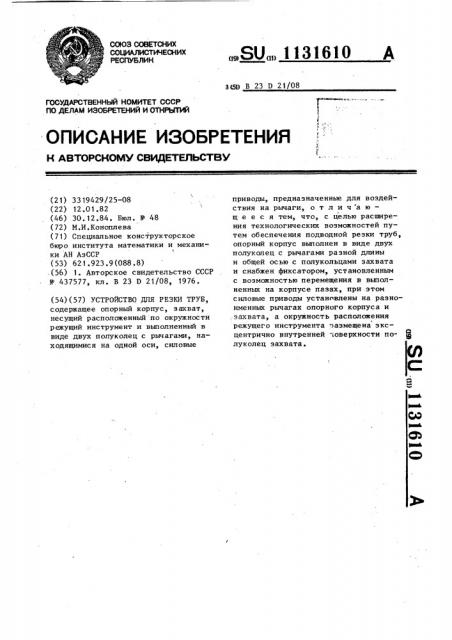

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК зсмк В 23 И 21/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ .К

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3319429/25-08 (22) 12.01.82 (46) 30.12.84. Бюл. № 48 (72) М.И.Коноплева (71) Специальное конструкторское бюро института математики и механики АН АЗССР (53) 62 1.923.9(088.8)

-(56) 1. Авторское свидетельство СССР

¹ 437577, кл. В 23 D 21/08, 1976 ° (54) (57) УСТРОЙСТВО ДПЯ РЕЗКИ ТРУБ, содержащее опорный корпус, захват, несущий расположенный по окружности режущий инструмент и выполненный в виде двух полуколец с рычагами, находящимися на одной оси, силовые

„„SU„„1131610 A приводы, предназначенные для воздействия на рычаги, о т л и ч а ю— щ е е с я тем, что, с целью расширения технологических возможностей путем обеспечения подводной резки труб, опорный корпус выполнен в виде двух полуколец с рычагами разной длины и общей осью с полукольцами захвата и снабжен фиксатором, установленным с возможностью перемещения в выполненных на корпусе пазах, при этом силовые приводы установлены на разноименных рычагах опорного корпуса и захвата, а окружность расположения режущего инструмента размещена эксцентрично внутренней -оверхности поO луколец захвата.! 11316

Изобретение относится к обработ-ке металлов, в частности к устройст вам для резки труб, и может быть использовано для резки трубчатых иэделий и неанкерованных трубчатых свай. 5

Известно устройство для резки труб, содержащее опорный корпус, захват, выполненный в виде двух полуколец с рычагами, несущими режущий инструмент и находящимися на одной оси, силовые приводы, предназначенные для воздействия на рычаги 13.

Недостаток известного устройства— неспособность работы под водой, например для подводной резки свай, rpo-15 моэдкость, невозможность установки на вертикальной трубе.

Цель изобретения — расширение технологических возможностей устройства путем обеспечения подводной резки труб.

Укаэанная цель достигается тем, что в устройстве для резки труб, содержащем опорный корпус, захват, несущий расположенный по окружности режущий инструмент и выполненный в виде двух полуколец с рычагами, находящимися на одной оси, силовые приводы, предназначенные для воздействия на рычаги, опорный корпус выпол30

; нен в виде двух полуколец с рычагами разной длины и общей осью с полукольцами захвата и снабжен фиксатором, установленным с возможностью перемещения в пазах, выполненных на корпусе, при этом силовые приводы уста- З5 новлены на разноименных рычагах опорного корпуса и захвата, а окружность расположения режущего инструмента размещена эксцентрично внутренней поверхности полуколец захвата.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг.2 разрез по А-А на фиг. 1; на фиг. 3— разрез Б-Б на фиг. 1; на фиг. 4— вид В на фиг. 1 °

Устройство состоит из опорного корпуса (фиг. 4), который выполнен в виде двух полуколец 1 П-образного сечения с рычагами 2. разной длины. На концах рычагов 2 выполнены установочные отверстия 3. Полукольца 1 опорного корпуса соединены осью 4. В месте стыка полуколец 1 расположен замок-фиксатор 5 в шпоночнообразном пазу 6. На поверхности полуколец 1 выполнены фигурные пазы

7 (фиг. 2). расположенные по окружности, эксцентричной оси симметрии

10 2 корпуса. На полукольцах 1 расположены удерживающие лапки 8 (фиг ° 2).

Внутри П-образных колец 1 (фиг. 1) на общей оси 4 находится захват (фиг. З),который состоит. из двух полуколец 9 с рычагами 10 разной длины. На внутренней поверхности основания полуколец 9 выполнены по окружности, эксцентричной оси симметрии захвата, оси 11, которые оснащены режущими роликами 12, и установлены в фигурные пазы 7. На каждом полукольце 9 под ось 4 выполнены пазы 13, длина которых соответствует длине фигурных пазов 7. На концах рычагов 10 находятся установочные отверстия 14. В установочных отверстиях 3 и 14 (фиг. 2) на осях установлены силовые приводы 15 таким образом, что с одной стороны в отверстии 3 большего рычага 2 установлено ушко корпуса пневмоцнлиндра 15, а ушко его штока находится в установочном отверстии 14 меньшего рычага 10. С другой стороны установка приводом 15 произведена зеркально.

На периферии поверхности опорного корпуса шарнирно установлены кронштейны 16 (фиг. 1), на конце которых по оси расположены направляюшие

/ ! ролики 17. Кронштейны 16 подпр гжииены пружинами 18.

Устройство работает следующим образом.

На сваю 19, подлежащую резке, подь-. емным устройством заводится устройст- во над Водой в раскрытом положении (не показано). Силовыми приводами 15 устройство замыкается вокруг сваи

19 на величину зазора и фиксируется фиксатором 5. Далее устройство под действием собственного веса опускается вдоль сваи 19 до дна. Ролики 17 во время спуска устройства выполняют роль центратора. В спокойном слое воды на сваю устанавливается понтон 20. Включается рабочее давление силовых приводов 15, благодаря чему происходи обжатие отрезной сваи 19 полукольцами 9 до соприкосновения с первой ларой режущих роликов 12. Выполнение осей 11 для установки роликов на полукольцах 9 полуокружности, эксцентричной оси захвата, позволяет роликам 12 вступать в работу попарно, производя резку сван 19. Разные длины рычагов

2 и 10 и установка в отверстии 14 меньшего рычага 10 полукольца 9 за3 1131б хвата с одной стороны и в установоч- ном отверстии 3 большего рычага 2 полукольца 1 позволяет кроме оси обжатия режущих роликов 12 сваи 19 создавать крутящий момент, который обеспечивает их вращение и дополнительное

4 усилие резки. Зажим устройства удерживающими лапками 8 на свае 19 происходит в момент внедрения роликов

12 на глубину отрезки (толщины стенки сваи) . Выполнение пазов 13 для установки общей соединяющей оси. 4 корпуса и. захвата фигурных пазов 7

10 для установки осей режущих роликов

12 обеспечивает роликам необходимый ход для окончательной срезки оставшегося между роликами металла. После отрезки сваи 19 установленный на свае понтон, создающий растяжку в soне резания, обеспечивает поднятие отрезной сваи 19 на поверхность воды вместе с устройством.

Таким образом, изобретение nossoляет осуществлять подводную резку труб .

1131610

1131610

Составитель Л.Величук

Редактор С.Лисина Техред И.Кастелевич Корректор В ° Вутяга

Заказ 9691/7 Тираж 1036 Подпис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП"Патент", г. Ужгород, ул. Проектная, 4
