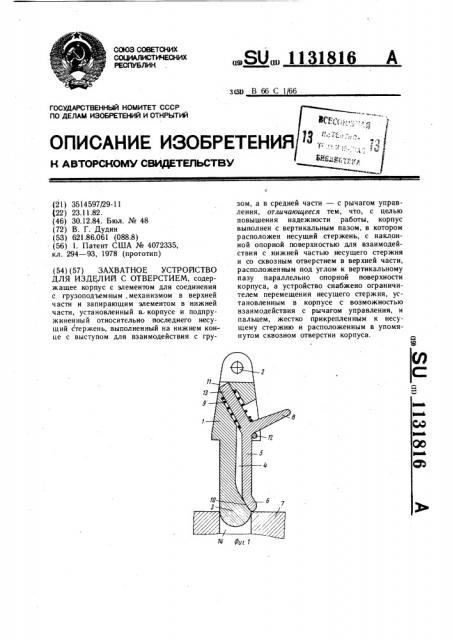

Иллюстрации

Показать все

Реферат



ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ИЗДЦЛИЙ С ОТВЕРСТИЕМ, содержащее корпус с элементом для соединения с грузоподъемным ,механизмом в верхней части и запирающим элементом в нижней части, установленный в-корпусе и подпружиненный относительно последнего несущий стержень, выполненный на нижнем конце с выступом для взаимодействия с грузом , a в средней части - с рычагом управления , отличающееся тем, что, с целью повышения надежности работы, корпус выполнен с вертикальным пазом, в котором расположен несущий стержень, с наклонной опорной поверхностью для взаимодействия с нижней частью несущего стержня и со сквозным отверстием в верхней части, расположенным под углом к вертикальному пазу параллельно опорной поверхности корпуса, а устройство снабжено ограничителем перемещения несущего стержня, установленным в корпусе с возможностью взаимодействия с рычагом управления, и пальцем, жестко прикрепленным к несущему стержню и расположенным в упомянутом сквозном отверстии корпуса. W со 00 О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зсю В 66 С 166

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3514597 29-11 (22) 23.11.82. (46) 30.12.84. Бюл. № 48 (72) В. Г. Дудин (53) 621.86.061 (088.8) (56) 1. Патент США № 4072335, кл. 294 — 93, 1978 (прототип) (54) (57) ЗАХВАТНОЕ УСТРОЛСТВО

ДЛЯ ИЗДЦЛИЙ С ОТВЕРСТИЕМ, содержащее корпус с элементом для соединения с грузоподъем ным . механизмом в верхней части и запирающим элементом в нижней части, установленный в корпусе и подпружиненный относительно последнего несущий стержень, выполненный на нижнем конце с выступом для взаимодействия с груSU„„1131816 A зом, а в средней части — с рычагом управления, отличающееся тем, что, с целью повышения надежности работы, корпус выполнен с вертикальным пазом, в котором расположен несущий стержень, с наклонной опорной поверхностью для взаимодействия с нижней частью несущего стержня и со сквозным отверстием в верхней части, расположенным под углом к вертикальному пазу -параллельно опорной поверхности корпуса, а устройство снабжено ограничителем перемещения несущего стержня, установленным в корпусе с возможностью взаимодействия с рычагом управления, и пальцем, жестко прикрепленным к несущему стержню и расположенным в упомянутом сквозном отверстии корпуса.

1131816

Изобретение относится к области подьемно-TpBHcIIopTHQH .техники, в частности к захватным устройствам для изделий с отверстием.

Известно захватное устройство для изделий с отверстием, содержащее корпус с элементом .для. соединения с грузоподъемным механизмом, в верхней части и запирающим элементом в нижней части, установленный в корпусе и подпружиненный относительно последнего несущий стержень, 10 выполненный на нижнем конце с выступом для взаимодействия с грузом, а в средней части — с рычагом управления (11.

Недостатком известного захватного устройства является низкая надежность работы.

Цель изобретения — повышение надежности работы.

Указанная цель достигается тем, что в захватном устройстве для изделий с отверстием, содержащем корпус с элементом для 20 соединения с грузоподъемным механизмом в верхней части и запирающим элементом в нижней части, установленный в корпусе и подпружиненный относительно последнего несущий стержень, выполненный на нижнем конце с выступом для взаимодействия с грузом, а в средней части — с рычагом управления, корпус выполнен с вертикальным пазом, в котором расположен несущий стержень, с. наклонной опорной поверхностью для взаимодействия с нижней частью З0 несущего стержня и со сквозным отверстием в верхней части, расположенным под углом к вертикальному пазу параллельно опорной поверхности корпуса, а устройство снабжено ограничителем перемещения несущего стерж ня, установленным в корпусе с возможностью взаимодействия с рычагом управления, и пальцем, жестко прикрепленным к несущему стержню и расположенным в упомянутом сквозном отверстии корпуса.

На фиг. 1 дано захватное устройство 40 для изделий с отверстием перед зацеплением с грузом; на фиг. 2 — то же, в момент зацепления с грузом; на фиг. 3 — то же, после зацепления с грузом.

Захватное устройство содержит корпус 1 с элементом 2 для соединения с грузоподъемным механизмом в верхней части и запирающим элементом 3 в нижней части, установленный в вертикальном пазу 4 корпуса

1 несущий стержень 5, выполненный на нижнем конце с выступом 6 для взаимодействия с грузом 7, в средней части с рычагом управления 8 и подпружиненный посредством пружины 9 относительно корпуса 1. Корпус 1 выполнен с наклонной опорной поверхностью 10 для взаимодействия с нижней частью несущего стержня 5 и со сквозным отверстием 11 в верхней части, расположенным под углом к вертикальному пазу 4 параллельно опорной поверхности 10 корпуса 1. Захватное устройство содержит также ограничитель перемещения 12 несущего стержня 5, установленный в корпусе L с возможностью взаимодействия с рычагом управления 8, и палец 13, жестко прикрепленный к несущему стержню 5 и расположенный в сквозном отверстии 11 корпуса 1.

Захватное устройство работает следующим образом.

Для зацепления необходимо установить его в отверстие 14 груза 7 (фиг. 1) и приложить к нему усилие, направленное вниз.

Выступ 6 несущего стержня 5 упирается в груз 7, а при движении корпуса 1 вниз смещается внутрь вертикального паза 4, сжимая при этом пружину 9 (см. фиг. 2). После выхода выступа 6 за пределы отверстия

14 под действием пружины 9 несущий стержень 5 перемещается в нижнее положение и выступ 6 фиксирует захватное устройство на грузе 7. Надежность зацепления визуально контрол ируется положением пальца

13 в отверстии 11 корпуса 1.

Данное захватное устройство надежно в работе и просто по конструкции.
