111в 113191

Класс 21а",71 СССР

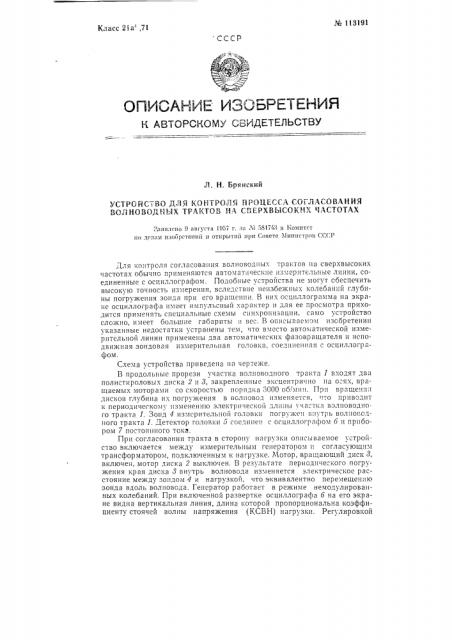

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. H. Eps .Hñêèé

УСТРОЙСТВО ДЛЯ КОНТРОЛ,I 11РОЦЕССА СОГЛАСОВАНИЯ

ВОЛ НОВОД НИХ TPAKTQB НА СВЕРХВЫСОКИХ ЧАСТОТАХ

Раивиено 9 августа 195т г. за ¹ 58I /43 в Комитет ио делам изооретеиий и открытий ири Совете Министров CC(.Р

Для контроля согласоваш1я волноводных трактов на сверхвысоких частотах обычно применяются автоматические I»i;ернтельные линии, соединенные с осциллографом. Подобные устройства не могут обеспечить высокую точность измерения, вследствие неизбежных колебании глубины погружеш1я зонда при его вращении. В них осциллограмма на экране осциллографа имеет импульсный характер и для ее просмотра приходится применять специальные схемы синхронизации, само устройство сложно, имеет большие габариты и вес. В описыгаемом изобретении указанные недостатки устранены тем, что вместо автоматической измернтсчьной линии применены два автоматических фазовращателя и неподвижная зондовая измерительная головка, соедпнеш1ая с осциллографом.

Схема устройства приведена IIa чертеже.

В продольные прорези участка вол»сводного тракта 1 входят два полистироловых диска 2 и 8, закрепленные эксцентри»IO на о=ях, вращаемых моторами со скоростью порядка 3000 об/мин. Прп вр"-,ùåí i;I дисков глубина их погружения в г>олновод изменяется, To приводит

К ПЕРИОДИг1ЕСr

loI o тракта 1. Детектор i оловки 6 ooo,iIIIIE .1! о ocU1I;i, iol рафом 6 II IlpIIooром 7 постоянного тока.

При согласовании тракта в сторону нагрузки описываемое устройство включается между измерительным генератором и согласующим трансформатором, подключенным к нагрузке. Мотор, вра1цающий1 диск 3, включен, мотор диска 2 выключен. В результате периодического погружения края диска 8 внутрь волновода изменяется электрическое расстояние между зондом 4 и нагрузкой, что эквивалентно перемещеI»Iю зонда вдоль волновода. Генератор работает в режиме немодулированных колебаний. При включенной развертке осциллографа 6 на его экране видна вертикальная линия, длина которой пропорциональна коэффициенту стоячей волны напряжения (КСВН) нагрузки. Регулировкой

Ма 113191 согласу)ощегG трансформатора добиваются уме ьшснн» длины 7нн!!н, 1 няол)одясмОЙ !!2 экра!!t -. Осцил.7огр2II)2. Ltttсл!Очив мотОр 71 .!Скя ) tl медленно вращая этОт диск От рук)1, по показе)ни ям и() пбо11я 7 ot)pe7 е 7siioT величину КСБН.

При согласовании генератора описываемое устройсTLQ вклк чают ме кду согласующим тр l!!okpoðìÿòopoì, соед1!н I!!l!!» с генер=!Topoм и нагрузкой. Вращая диск 3 от руки, совмещ iloT с зон; ом -, пуч!юсть стоячей волны в волноиоде. Затем включают мотор диска 2!! Пастраива10T с О гл Я с у ю щи и тр а н с ф о р м Я Т О р, д о б и в а я с ь м и н и м ад ьч О Й 3 H i t ht в е 17 T! Iкальной линии на экране осциллографа б. Значение 1,СВН определяют по показаниям прибора 7 при выключенных мотора;, вращая от руки диск 2.

Предмет изобретения

Устройство для контроля процесса согласования волноводных трактов на сверхвысоких частотах, о т 7 и ч à !о щ е е с я тем, что, с целью упроц1ения процесса согласования и достихке!)ия большей точности !12стройки, использованы два фгзовращателя, ktpcJOT2âë»þùt;å ссбой диэлектрические (например, полистироловые) дпски, закреплен"ые эксцен-! pHvHo ня Оси и ме.!»1ощие при Вряще:!ии электр инес!л ю длинi .".ини::! и зондовая головка с осциллографом в качестве инднк !Торе!. — 7—

Комитет по делам изобретений и открытий при Совете Министров СССР

Редаитор Л. Г. Голандснпй Гр. 89

По)н и пел 30/fll-3%9 г и!мзк 800. 2б

Информационно-издательский отдел.

Объем 0,17 л. л. Заказ 2053.

Гор. Алатырь, типография № 2 Министерства культуры Чувашскvtt АССР
