Устройство для автоматического регулирования уноса солей из бака растворителя плава

Устройство для автоматического регулирования уноса солей из бака растворителя плава

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УНОСА СОЛЕЙ ИЗ I БАКА РАСТВОРИТЕЛЯ ПЛАВА, содержащее датчик расхода слабого белого щелока , соединенный с п,ервым входом регулятора расхода слабого белого щелока, выход которого .связан через блок управления с исполнительным механизмом , задатчик, соединенный с вторым входом регулятора расхода слабого белого щелока, датчик уноса солей, сумматор, отличающееся тем, что, с целью повышения, точ ности регулирования, оно имеет датчик расхода и датчики температуры охлаждающей летки воды, блок умножения, блок коррекции, при этом датчики температуры охлаждающей летки воды связаны с соответствующими входами i сумматора, выход которого соединен с первым входом блока умножения, приСЛ чем второй вход блока умножения связан с датчиком расхода охлаждающей летки воды, а его выход соединен с третьим входом регулятора расхода слабого белого щелока, четвертый вход которого связан черюз блок коррекции с датчиком уноса солей.i 00 о 4 СЛ

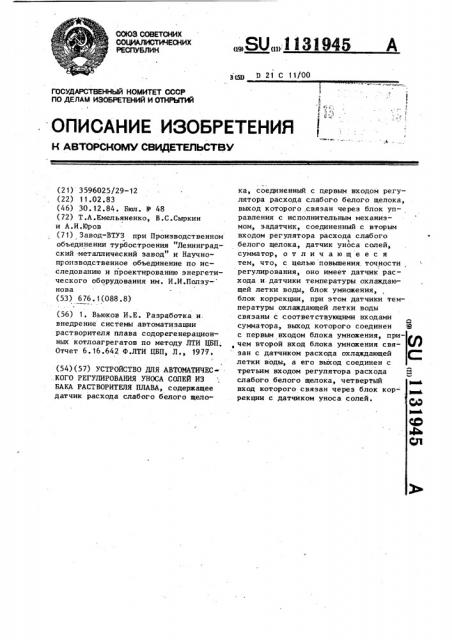

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„f f33945 др D 21 С 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3596025/29-12 (22) 11.02.83 (46) 30. 12.84. Бюл. ¹ 48 (72) Т.А.Емельяненко, В.С.Сыркин и A.È.Þðoâ (71) Завод-ВТУЗ при Производственном объединении турбостроения "Ленинградский металлический завод" и Научнопроизводственное объединение по исследованию и проектированию энергетического оборудования им. И.И.Ползу- нова (53) 676. 1(088.8) (56) 1. Вьюков И.Е. Разработка и. внедрение системы автоматизации растворителя плава содорегенерационных котлоагрегатов по методу ЛТИ ЦБП.

Отчет 6.16.642 Ф.ЛТИ ЦБП, Л., 1977.

i (54) (57) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕС ..КОГО РЕГУЛИРОВАНИЯ УНОСА СОЛЕЙ ИЗ

БАКА РАСТВОРИТЕЛЯ ПЛАВА, содержащее датчик расхода слабого белого щелока, соединенный с первым входом регулятора расхода слабого белого щелока, выход которого, связан через блок управления с исполнительным механизмом, задатчик, соединенный с вторым входом регулятора расхода слабого

\ белого щелока, датчик уноса солей, сумматор, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности

7 регулирования, оно имеет датчик расхода и датчики температуры охлаждающей летки воды, блок умножения, блок коррекции, при этом датчики температуры охлаждающей летки воды связаны с соответствующими входами сумматора, выход которого соединен 9 с первым входом блока умножения, при- у ,чем второй вход блока умножения свя- %Ф Ф зан с датчиком расхода охлаждающей летки воды, а его выход соединен с третьим входом регулятора расхода слабого белого щелока, четвертый вход которого связан через блок кор- рекции с датчиком уноса солей.

СФ

0 4

CO

41

Сл

1131945

Изобретение относится к целлюлозно- бумажному производству и может быть использовано для автоматического регулирования уноса солей иэ бака растворителя плава. 5

Известно устройство для автоматического регулирования уноса солей из бака растворителя плава, содержащее датчик расхода слабого белого щелока, с.оединенный с первым входом 10 регулятора расхода слабого белого щелока, выход которого связан через блок управления с исполнительным механизмом,задатчик,соединенный с вторым входом регулятора расхода сла-15 бого белого щелока, датчик уноса солей, суммат ор 11).

Недостатком данного устройства является низкая точность регулирования.

Цель изобретения — повышение точ- 20 ности регулирования.

Указанная цель достигается тем, что устройство для автоматического регулирования уноса солей из бака растворителя плава, содержащее дат- 25 чик расхода слабого белого щелока, соединенный с первым входом регуля- тора расхода слабого белого щелока, выход которого связан через блок управления с исполнительным механизмом, задатчик, соединенный с вторым входом регулятора расхода слабого белого щелока, датчик уноса солей, сумматор, имеет датчик расхода и датчики температуры охлаждающей летки воды, блок умножения, блок коррекции, при этом датчики температуры охлаждающей летки воды связаны с соответствующими входами сумматора, выход которого соединен с первым входом

40 блока умножения, причем второй вход блока умножения связан с датчиком расхода охлаждающей летки воды,, а его выход соединен с третьим входом регулятора расхода слабого белого щелока, четвертый вход которого свя45 зан через блок коррекции с датчиком уноса солей.

На чертеже представлена блок-схема устройства для автоматического регулирования уноса солей из. бака растворителя плава.

Устройство содержит датчик 1 расхода слабого белого щелока, соединенный с входом регулятора 2, выход . которого через блок 3 управления свя5 . зан с приводом 4 клапана 5 подачи . слабого белого щелока, Датчик 6 уно са солей в баке-растворителе 7 соединен через блок 8 корректировки с входом регулятора 2., другой вход которого соединен с задатчиком 9.

Датчики 10 и 11 температуры охлаждающей летки 12 воды на входе и выходе из топки 13 содорегенерационного кот— лоагрегата связаны через преобразователи 14 и 15 с входами блока 16 суммирования, выход которого соединен с входом блока 17 умножения. Датчик

18 расхода охлаждающей летки воды связан с входом блока 17 умножения, выход которого соединен с входом регулятора 2.

Устройство работает следующим образом.

Изменение соотношения расхода плава, формируемого блоком 17 умножения, на вход которого поступает сигнал по расходу охлаждающей летки воды, измеряемому датчиком 18 расхода, и сигнал по разности температур, формируемый блоком 16 суммирования, на вход которого поступают сигналы по температурам охлаждающей летки воды, измеряемым датчиками !0 и 11 температуры и расходу слабого белого щелока, измеряемому датчиком 1, подается на вход регулятора, где обрабатывается сигнал рассогласования и управляющий сигнал через блок 3 управления и исполнительный механизм

4 производит перемещение регулирующего клапана 5 слабого белого щелока.

При точном измерении сигналов по / расходу плава и слабого белого щелока регулятор 2 обеспечивает высокое. качество поддержания стабилизиру— емого параметра.

Однако нарастание во времени погрешности измерений расхода плава и слабого белого щелока компенсируется включением в работу блока 8 корректировки с ПИ законом регулирования, на вход которого подается основной сигнал по уносу солей из бака растворителя плава, измеряемому датчиком 15. Этим изменяется задание регулятору 2 и устройство обеспечивает стабилизацию уноса солей из бака растворителя.

Таким образом, использование предлагаемого изобретения позволяет повысить точность регулирования уноса солей из бака растворителя плава.
