Реферат



УСТРОЙСТВО ДЛЯ УСТАНОВКИ ВЫВОДНЫХ КОНЦОВ КОНТАКТНЫХ ЭЛЕМЕНТОВ В ОТВЕРСТИЯ КОЛОДКИ, содержащее связанную с приводом поступательного перемещения плиту и уста новленный над плитой с возможностью вертикального возвратно поступательного перемещения подаватель контак тов с фиксатором, отличающееся тем, что, с цепью повышения надежности и расширения функциональных возможностей за счет обеспечения установки составных контактов и контактов с малой упругой деформацией, оно сна;6жено механизмом ориентации, выполненным в виде взаимно подпружиненных с усилиями различной величины, направленных навстречу друг другу рсновных губок, установленных шарнирно под углом друг к другу в зоне перемещения подавателя контактов, и дополнительной губки, установленной шарнирно под углом к вертикальной плоскости под одной из основных губок, имеющей меньшее усилие подпружинивания и подпружиненной в направлении к другой губке, при этом усилие подпружинивания дополнительной губки превышает результирукицее усилие взаимного подпружинивания основных губок.

СОЮЗ СОВЕТСНИХ и ЛЮбМ

РЕСПУБЛИК

ЗСЮ Н 01 R 00

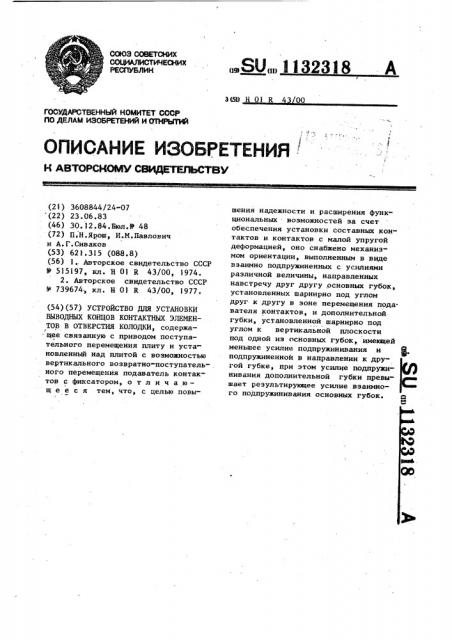

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЬ1Й НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21 ) 3608844/24-07 (22) 23.06.83 (46) 30.12.84.Бюл.Р 48 (72) П Н.Ярою, И.И.Павлович и А.Г.Снваков (53) 621.315 (088.8) (56) 1. Авторское свидетельство СССР

М 515197, кл. Н 01 R 43/00, 1974.

2. Авторское свидетельство СССР

М 739674; кл. Н 01 R 43/00, 1977. (54) (57) УСТРОЙСТВО ДЛЯ УСТАНОВКИ

ВЫВОДНЫХ КОНЦОВ КОНТАКТНЫХ ЭЛЕМЕНТОВ В ОТВЕРСТИЯ КОЛОДКИ, содержа- щее связанную с приводом поступательного перемещения плиту и установленный над плитой с возможностью вертикального возвратно-поступательного перемещения подаватель контактов с фиксатором, о т л и ч а ю— щ е е с я тем, что, с целью повы„,SU„„3 132318 А шения надежности и расширения функциональных возможностей за счет обеспечения установки составных контактов и контактов с малой упругой деформацией, оно снабжено механизмом ориентации, выполненным в виде взаимно подпружиненных с усилиями различной величины, направленных навстречу друг другу основных губок, установленных шарнирно под углом друг к другу в зоне перемещения пода. вателя контактов, и дополнительной губки, установленной шарнирно под углом к вертикальной плоскости под одной из основных губок, имеющей меньшее усилие подпружинивания и I. подпружиненной в направлении к другой губке, при этом усилие подпружинивания дополнительной губки превышает результирующее усилие взаимного подпружинивания основных губок. д

1132318

Изобретение относится к электротехнике и предназначено для автоматической установки контактов в гнезда колодки штепсельного разъема после их сборки.

Известно устройство для установки контактов в гнезда колодки штепсельного разъема, содержащее вибробункер с ориентаторами и направляющими, узел базирования колодки относительно контактов>механизм подачи колодок, разделитель контактов, закрепленный с возможностью возвратно-поступательного перемещения и приводной механизм 111. ,В данном устройстве установка контактов,в гнезда колодки осуществляется под действием их собственного веса и не обеспечивается достаточная точность относительной ориентации собираемых деталей при небольших величинах зазоров в соединениях, что снижает надежность его работы, а также может применяться лишь для контактов, имеющих воэможность разделения в ряду. Это ограничивает область применения и, в частности, оно не может быть использовано для установки сборных и лепестковых контактов..

Наиболее близким по технической

30 щ0 лие подпружинивания и подпружиненной

50 суцности и достигаемому результату к изобретению является устройство для установки выводных концов контактных элементов в отверстия колодки, содержащее бункер с направляющей для контактных элементов, плиту для установки колодок, механизм перемещения этой плиты, парал.лелограммный механизм, содержащий подаватели контактов с фиксаторами 23.

В этом устройстве установка контактов в гнезда производится прину-дительно. Это повьппает точность ориентации собираемых деталей. Однако данное устройство имеет сложную кинематику привода для установки выводных концов в гнезда колодки, дополнительное движение параллелограьл а и плиты относительно друг друга. Установка и съем контактных элементов с подавателей происходит за счет упругих сил саМих контактных элементов. Поэтому при установке контактов, обладающих малой упругой деформацией, надежность работы невелика.

В случае установки сборного контакта при накалывании его на подаватель и переносе к месту установки, сборный контакт имеет устойчивое положение, обусловленное только действием соединительной пружины.

В результате этого концы элементов контакта могут быть смещены относительно друг друга и несориентированными относительно отверстия в колодке. Это приводит к снижению надежности установки сборных контактных элементов в гнезда колодки.

Цель изобретения — повьппение надежности работы устройства и расширение функциональных возможностей за счет обеспечения установки составных контактов и контактов с малой упругой деформацией.

Указанная цель достигается тем, что устройство для установки выводных концов контактных элементов в отверстия колодки, содержащее связанную с приводом поступательного перемещения плиту и установленный над плитой с возможностью вертикального возвратно-поступательного перемещения подаватель,контактов с фиксатором, снабжено механизмом ориентации, выполненным в виде взаимно подпружи ненных с усилиями различной величины, направленных навстречу друг другу основных губок, установленных шарнирно под углом друг к другу в зоне перемещения подавателя контактов, и дополнительной губки, устаноьленной шарнирно под углом к вертикальной плоскости под одной из основных губок, имеющей меньшее усив направлении к другой основной губке, при этом усилие подпружинивания дополнительной губки превышает результирующее усилие взаимного подпружинивания основных губок.

Усилия поджатия основных губок выбираются неравными, чтобы компенсировать погрешности установки лепестковых элементов в контакте. Губки поджимают лепестки и в поджатом состоянии более сильная пружина отгибает их в сторону.

Наибольшее значение усилия под .жатия ограничено только пределом упругой деформации контакта и выбирается таким, чтобы не разрушить собранный контакт.

1132318

Для компенсации поперечного сме щения лепестков контакта боковые поверхности клинового лотка выполнены наклонно внутрь.

На фиг. 1 показано схематично устройство, общий вид; на фиг. 2контакт; на фиг. 3 — взаимное расположение элементов в момент установки контакта,в отверстие колодки; на фиг. 4 - взаимное расположение элементов после установки контакта.

Подаватель 1 с фиксатором, выполненным в виде ножа 2 для накалывания контакта, связан с приводом воэ" вратно-поступательного перемещения (не показан). Колодка 3 с отверстием 4 установлена ня плите, связанной с приводом перемещения плиты (не показаны ). Первая основная губка 5 установлена с возможностью поворота на оси 6, на которой установлена пружина 7.

Вторая основная губка 8 установлена с возможностью поворота на оси 9, на которой установлена также пружина IO. Усилие поджатия первой основной губки превышает усилие поджатия второй основной губки .

Дополнительная направляющая губка l 1 и пружина 12 установлены на ось 9, прнчеи усилие подпружинивания дополнительной губки превышает результатирующее усилие взаимного подпружиииваиия основных губок.

Дополнительная губка 11 имеет направляющую плоскость 13 по которой .скользят лепестки 14 контакта при установке их в отверстие 4 колодки 3. Лепестки 14 удерживаются соединительной пружиной, 15.

Начальное положение направляющей плоскости 13 дополнительной губки 11 выбрано таким, .чтобы проекция края этой плоскости и центр отверстия колодки находилась иа расстоянииэ не превышакщем половины размера отверстия. Боковые поверхнос-. ти 16 клинового лотка, образованного основными губкаии, выполиеными наклонными внутрь, чтобы коипенси" ровать поперечное смещение лепестков 14, которое .может возникнуть в процессе переноса и установки кон" такта.

Устройство работает следующим образом.

Колодка 3 приводои перемещения. устанавливается под губкаии. Нож 2 с надетым на него контактом эатал-.

1О кивает его между губками 5 и 8, и контакт, пройдя между ними, наталкивается на губку 11.

Посколько усилие .поджатия губки

5 больше усилия поджатия губки 8, f5 то лепестки 14 контакта отгибаются в сторону дополнительной губки 11 и наталкиваются на направляющую поверхность 1 3. При этом происходит сжатие лепестков контакта и исключа20 ется смещение элементов собранного контакта в процессе его установки.

При дальнейшем ходе ножа 2 оба конца лепестков в сжатом состоянии, скользя по поверхности I ïîïàäàþò в

25 отверстие 4 колодки 3 °

Происходит точное попадание лепестков контакта в отверстие колодки.

После установки контакта в отверс3б тие колодки губки 5 и 8 снимаются и замыкаются на подаватель и при выводе ножа 2 из контакта осуществля-. ют его принудительный съем.

В данном устройстве ориентация контакта относительно отверстия про изводится специальным элементом и не зависит от упругих свойств контакта.

Установка и съем контакта с фиксатора производится принудительно и не зависит от упругости контакта.

Это повышает надежность работы устройства даже в случае установки сборных лепестковых контактов и контак45 тов, обладающих малой упрУгой дефоРмацией.

Устройство позволяет осуществить эа Один цикл возвратиопоступатель ного перемещения нодавателя установку группы контактов. В этом случае количество ножей равно количеству отверстий в колодках.

11323!8

) 132318

1132318
