№ 113284

Класс 58а, 8

СССР

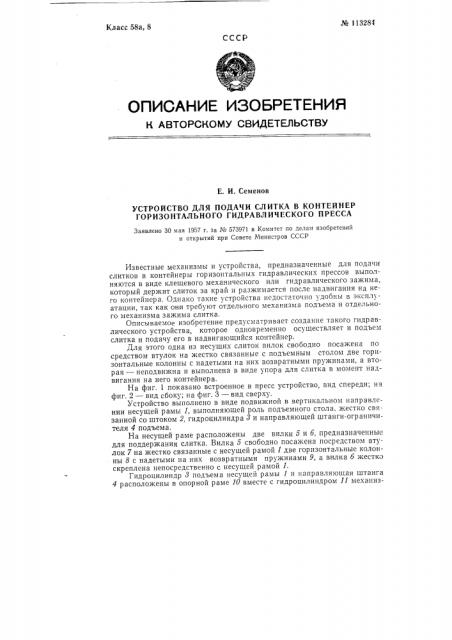

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е. И. Семенов

УСТРОЙСТВО ДЛЯ ПОДАЧИ СЛИТКА В КОНТЕЙНЕР

ГОРИЗОНТАЛЬНОГО ГИДРАВЛ ИЧЕСКОГО ПРЕССА

Заявлено 30 мая 1957 г. за ¹ 573971 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известные механизмы и устройства, предназначенные для подачи слитков в контейнеры горизонтальных гидравлических прессов выполняются в виде клещевого механического или гидравлического зажима, который держит слиток за край и разжимается после надвигания на него контейнера. Однако такие устройства недостаточно удобны в эксплуатации, так как они требуют отдельного механизма подъема и отдельного механизма зажима слитка.

Описываемое изобретение предусматривает создание такого гидравлического устройства, которое одновременно осуществляет и подъем слитка и подачу его в надвигающийся контейнер.

Для этого одна из несущих слиток вилок свободно посажена по средством втулок на жестко связанные с подъемным столом две горизонтальные колонны с надетыми на них возвратными пружинами, а вторая — неподвижна и выполнена в виде упора для слитка в момент надвигания на него контейнера.

На фиг. 1 показано встроенное в пресс устройство, вид спереди; на фиг. 2 — вид сбоку; на фиг. 3 — вид сверху.

Устройство выполнено в виде подвижной в вертикальном направлснии несущей рамы 1, выполняющей роль подъемного стола, жестко связанной со штоком 2, гидроцилиндра 8 и направляющей штанги-ограничителя 4 подъема.

На несущей раме расположены две вилки 5 и б, предназначенные для поддержания слитка. Вилка 5 свободно посажена посредством втулок 7 на жестко связанные с несущей рамой 1 две горизонтальные колонны 8 с надетыми на них возвратными пружинами 9, а вилка б жестко скреплена непосредственно с несущей рамой 1.

Гидроцилиндр 8 подъема несущей рамы 1 и направляющая штанга

4 расположены в опорной раме 10 вместе с гидроцилиндром 11 мехапиз№ 113284 ма отделения пресс-шайбы (на фиг. не показана), связанного со штоком 12.

Нагретый слиток 18 скатывается по направляющему желобу 14 на вилки 5 и б. Уложенный на вилки слиток упирается своим торцом на упорную часть 15 вилки б. Сблокированный с механизмом подачи слитка контейнер 1б надвигается на слиток и, когда последний входит в него более, чем наполовину, контейнер останавливается. При надвигании контейнера на слиток связанная с колоннами вилка 5 передвигается по ним.

После опускания несущей рамы 1 в нижнее положение вилка 5 возвращается обратно усилием разжатия пружин 9, надетых на колонны 8.

Предмет изобретения

Устройство для подачи слитка в контейнер горизонтального гидравлического пресса, выполненное в виде подъемного, встроенного в пресс гидроприводом стола, снабженного несущими слиток двумя вилками, о т л и ч а ю щ е е с я тем, что, с целью осуществления подачи слитка непосредственно в надвигающийся контейнер пресса, одна из вилок свободно посажена посредством втулок на жестко связанные со столом две горизонтальные колонны с надетыми на них пружинами, а вторая — неподвижна и выполнена в виде упора для слитка в момент надвигания на него контейнера.
