Осадительная центрифуга непрерывного действия

Осадительная центрифуга непрерывного действия

Иллюстрации

Показать все

Реферат



ОСАДИТЕЛЬНАЯ ЦЕНТРИФУГА НЕПРЕРЫВНОГО ДЕЙСТВИЯ, содержащая кожух, конический ротор и питающую трубу, отличающаяс я тем, что, с целью увеличения ее ресурса работы, центрифуга снабжена камерой, имеющей крышку и смонтярованной с возможностью вращения относительно кожуха, ро.тор эксцентрично установлен в камере с возможностью вращения относительно нее и кожуха, крьшжа камеры образована двумя параллельными дисками,, один из которых прилегает к борту ротора и имеет на периферии окно для вывода фугата, а соединены между собой патрубком, расположенным диаметрально противоположно окну и служащим для вывода осадка.

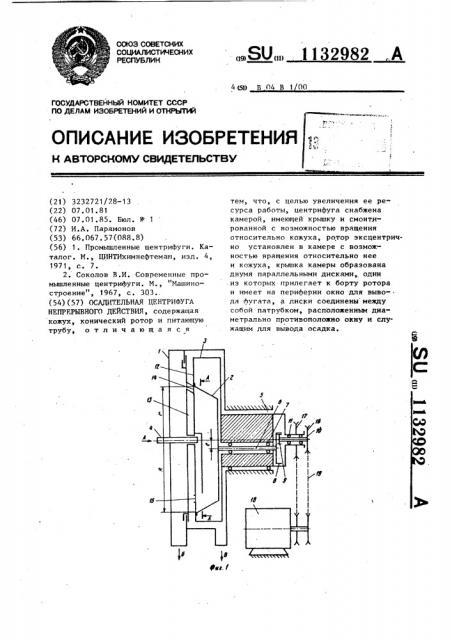

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4GD В 04 В 1 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬППФ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ;

К ABTOPCH0IVIV СВИДЕТЕЛЬСТВУ тем, что, с целью увеличения ее ресурса работы, центрифуга снабжена камерой, имеющей крышку и смонтированной с возможностью вращения относительно кожуха, ротор эксцентрично установлен в камере с возможностью вращения относительно нее и кожуха, крышка камеры образована двумя параллельными дисками, один из которых прилегает к борту ротора и имеет на периферии окно для вывода фугата, а диски соединены между собой патрубком, расположенным диаметрально противоположно окну и служащим для вывода осадка. (21) 3232721/28-13 (? 2) 07. 01. 81 (46) 07.01.85. Бюл. Р 1 (72) И.А. Парамонов (53) 66.067.57(088,8) (56) 1. Промышленные центрифуги. Каталог. М., ЦИНТИхимнефтемаш, изд. 4, 1971В с. 7.

2. Соколов В.И. Современные промышленные центрифуги. М., "Машиностроение", 1967, с. 303.. (54)(57) ОСАПИТЕЛЬНАЯ ЦЕНТРИФУГА

НЕПРЕРЫВНОГО ДЕЙСТВИЯ, содержащая кожух, конический ротор и питающую трубу, отличающаяся

„„SU„„1132982 A

1 11329

Изобретение относится к области отделения твердых частиц из крупнои среднедисперсионных суспензий в поле действия центробежных сил и может быть использовано в машинострое- 5 нии, химической, пищевой и других отраслях промьппленности.

Известна осадительная центрифуга непрерывного действия с шнековой выгрузкой осадка, содержащая кожух, ротор, шнек, питающую трубу, и предназначенная, главным образом, для раз деления суспензий с нерастворимой твердой фазой. Выгрузка осадка производится специальным транспортирующим элементом — шнеком 11.

Однако шнек для ряда продуктов является уязвимым звеном. В суспензиях с абразивным компонентов происходит быстрый износ шнека, в то же время он является дорогим и слажным узлом. При отделении осадка с высоким коэффициентом трения из-за увеличения сил трения шнека об осадок происходит перегрузка редуктора, 25 что приводит к падению производительности центрифуги. В этих центрифугах также происходит измельчение шнеком твердых частиц суспензии, что в большинстве случаен недопустимо по технологии процесса.. Кроме того, наличие транспортирующего шнека ведет и к увеличению энергозатрат. Наиболее близкой к изобретению является осадительная центрифуга непрерывного действия, содержащая кожух, конический ротор и питающую трубу. Выгрузка осадка в центрифуге осуществляется шнеком 2).

Недостаток известной конструкции. центрифуги заключается в том, что 40 срок работы шнека на абразивных суспензиях незначителен из-за его износа. При работе на суспензиях с высоким коэффициентом трения осадка производительность центрифуги падает из-за резкого возрастания нагрузки на редуктор. Кроме того, наличие шнека ведет к увеличению энергозатрат и удорожанию всей конструкции. 50

Целью изобретения является увеличение ресурса работы центрифуги..

Поставленная цель достигается тем, что осадительная центрифуга непрерывного действия, содержащая кожух, конический ротор и питающую трубу, снабжена камерой,, имеющей крьппку и смонтированной с возможностью вращения относительно кожуха, ротор эксцентрично установлен в камере с возможностью вращения относительно нее и кожуха, KpbHUKB камеры образована двумя параллельными дисками, один из которых прилегает к борту ротора и имеет на периферии окно для вывода фугата, а диски соединены между собой патрубком, расположенным диаметрально противоположно окну и служащим для выВода осадка.

На фиг. 1 схематично изображена предлагаемая центрифуга, продольный разрез, на фиг. 2 — разрез А-А на фиг. 1.

Осадительная центрифуга непрерывного действия состоит из кожуха

1 для сбора и раздельного вывода осадка и фугата, конического сплошного ротора 2, камеры 3 для установки в ней ротора и питающей трубы 4 для подачи суспензии. Камера 3 установлена в подшипниках 5. Ротор 2 укреплен на валу б в подшипниках 7 с эксцентриситетом Р относительно оси камеры 3 меньшим, чем внутренний радиус ротора. Через шестерни 8 и 9 вал 6 связан с валом 10, который установлен в подшипниках 11. Крышка камеры 3 состоит из двух параллельных дисков 12 и 13, соединенных между собой патрубком 14, служащим для вывода осадка. При этом в диске 12, прилегающем к. борту ротора, выполнено диаметрально противоположно патруб ку 14 окно 15 для вывода фугата. Питающая труба 4 проходит в полость ротора 2. Привод ротора осуществляется через два шкива. Шкивы 16 и 17 ,соединены с электродвигателем 18 че рез клиноременную передачу 19.

Центрифуга работает следующим образом.

Через шкивы 16 и 17 от электродвигателя 18 провода осуществляется вращение ротора 2 центрифуги, который вместе с камерой 3 совершает основное вращение относительно оси кожуха. Одновременно ротор от шкива

16 через шестерки 8 и 9 вращается относительно оси камеры 3. В результате двух вращений ротор 2 совершает сложное планетарное движение. Ротор

2 и камера 3 вращаются вокруг своих осей с некоторой разницей угловых скоростей. Ввод суспензии осуществляется по питающей трубе 4. Из-за .того, что ось вращения ротора 2 смещена относительно оси вращения каме)1329

Составитель Е. Камаганова

Техред Д. Коцюбняк Корректор Н. Король, Редактор Л. Гратилло

Заказ 9893/9 Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб,, д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 ры 3 на эксцентриситет P., суспензия в роторе располагается сектором по большему радиусу вращения В . Верх ний слой фугата сливается через окно

15, расположенное в диске 12 крышки, в направлении наибольшего радиуса R.

Так как ротор 2 вращается относительно камеры 3, то осадок благодаря силам трения увлекается ротором к наименьшему радиусу вращения . 1p

За время движения осадка к выгрузочному окну 15 происходит его сушка.

Осадок и фугат собираются отдельно в две камеры кожуха, откуда произвоцится вывод осадка и фугата. Для того, чтобы осадок увлекался ротором, необходимо, чтобы коэффициент его трения был больше, чем максималь82 4 ный тангенс угла подъема осадка ротором. Тангенс этого угла пропорционален эксцентриситету

Предлагаемая осадительная центрифуга непрерывного действия по сравнению с известными позволяет работать на абразивных суспензиях при значительном увеличении срока служ- бы машины, что позволяет значительно снизить эксплуатационные расходы на содержание машины.

Отсутствие таких сложных и дорогих узлов, как дифференциальный редуктор и шнек, позволяет значительно упростить и удешевить конструкцию машины. Отсутствие шнека позволяет также значительно снизить энергозатраты на центрифугирование.
