Устройство для монтажа вибратора кварцевого резонатора

Устройство для монтажа вибратора кварцевого резонатора

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ МОНТАЖА ВИБРАТОРА КВАРЦЕВОГО РЕЗОНАТОРА, содержащее корпус, фиксаторы вибратора и кварцедержателя, механизм прижима отводов вибратора к выводам кварцедержателя и механизм поворота кварцевого резонатора, отличающееся тем, что, с целью повышения качества изделий, фиксатор кварцедержателя выполнен с гнездом и ограничителем с одной стороны и прижимом с другой стороны, который выполнен в виде подвижной планки, причем рабочий конец планки выполнен в виде равностороннего треугольника, вершина которого расположена по центру фиксатора кварцедержателя, a фиксатор вибратора выполнен в виде рамки с прижимом. 2. Устройство по П.1, отличающееся тем, что механизм поворота кварцевого резонатора .выполнен в виде сектора с упорами. (Л

ае OИ

СОЮЗ GOBKTCHHX

° Л

РЕСПУБЛИК

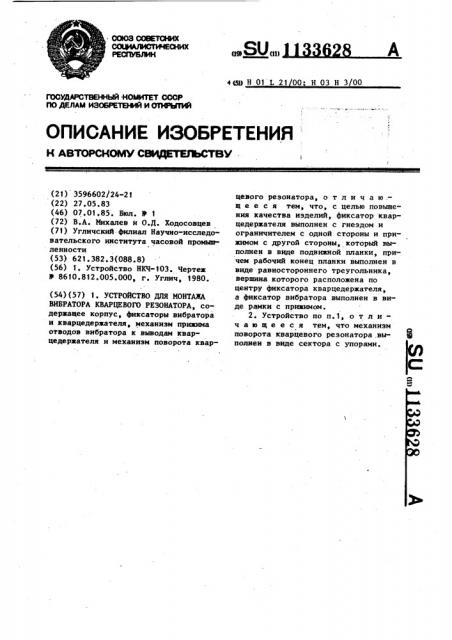

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОГНРЦТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н *BTOPCHOMV СамдатВЪСтем .

Ф%

° °

° °

lat (21) 3596602/24-21 (22) 27.05.83 (46) 07.01.85. Бюл. Ф 1 (72) В.А. Иихалев и О.Д. Ходосовцев (71) Угличский филиал Научно-исследовательского института часовой промышленности (53) 621.382..3(088.8) (56) 1. Устройство НКЧ-103. Чертеж

У 8610.812.005.000, г. Углич, 1980. (54) (57) 1. УСТРОЙСТВО ДЛЯ МОНТАЖА

ВИБРАТОРА КВАРЦЕВОГО РЕЗОНАТОРА, содержащее корпус, фиксаторы вибратора и кварцедержателя, механизм прижима отводов вибратора к выводаи кварцедержателя и механизм поворота квар4159 Н 01 L 21 00: Н 03 Н 3/00 цевого резонатора, о т л и ч а ю .— щ е е с я теи, что, с целью повышения качества изделий, фиксатор кварцедержателя выполнен с гнездом и ограничителем с одной стороны и прижимом с другой стороны, который выполнен в виде подвижной планки, причем рабочий конец планки выполнен в виде равностороннего треугольника, вершина которого расположена по центру фиксатора кварцедержателя, а фиксатор вибратора выполнен в виде рамки с прижимом.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что механизм поворота кварцевого резонатора,выполнен в виде сектора с упорами.

1133628

Изобретение относится к технологии изготовления кварцевых резонаторов и может быть использовано в часо" вой промышленности для производства электронных часов. 5

Известно устройство для монтажа вибратора резонатора, состоящее из основания, на котором .крепятся направляющие с планками. К салазкам, . имеющим возможность горизонтального fO перемещения в направляющих, крепится корпус. держатель вибратора имеет возможность поворота вокруг.оси и является установочной базой вибратора. Планка совместно с подпружинен ным штоком, с закрепленным иа нем наконечником и прижимом кварцедержателя, является установочной базой кварцедержателя (1).

Однако известное устройство не 2р обеспечивает высокого качества Hsделий.

Цель изобретения — повышение качества изделий.

Поставленная цель достигается 25 тем, что в устройстве для монтажа вибратора кварцевого резонатора, содержащем корпус, фиксаторы кварпедержателя и вибратора, механизм прижима отводов вибратора к выводам кварцедержателя и механизм поворота кварцевого резонатора, фиксатор кварцедержателя выполнен с гнездом и ограничителем с одной стороны и прижимом с другой стороны, выполненного в виде подвижной планки, причем рабочий конец планки выполнен в виде равностороннего треугольника, вершина которого расположена по центру фиксатора кварцедержателя, а фикса- О тор вибратора выполнен в виде рамки с прижимом.

Механизм поворота кварцевого резонатора выполнен в виде сектора с упорами.

На фиг. 1 изображено устройство для монтажа вибратора кварцевого резонатора, общий вид; на фиг. 2— вид А на фиг. 1(фиксаторы для вибратора и кварцедержателя); на фиг. 3-7— последовательность переходов при работе устройства.

На основании 1 крепится механизм 2, выполненный в виде сектора с регулируемыми упорами 3, имеющю и воэможность поворота в вертикальной плоскости. На поворотном механизме крепятся: фиксатор кварцедержателя, состоящий из неподвижных пластин 4 и прижимной планки 5, фиксатор вибра.— тора, выполненный в виде подвижной 6 и неподвижной 7 пластин, в которой выполнено гнездо для вибратора, рас« положенного по центру .базирующего прижима 8 выводов кварцедержателя 9 к отводам вибратора 10. Прижим 8 имеет возможность перемещения перпендикулярно гнездам в направляющих, функции которых выполняет неподвиж-" ная пластина 7. Подвижная пластина 6 связана с плоским кулачком 11, а базируощий прижим 8 - с плоским кулачком 12.

Устройство работает следующим образом.

На Т этапе кварцедержатель 9 устанавливается в гнездо и ограничивается прижимной планкой 5, на II этапе вибратор 10 устанавливается в гнездо неподвижной пластины 7 и поджимается подвижной пластиной 6 путем перемещения плоского кулачка 1 1. На III этапе перемещением плоского кулачка 12 прижим 8 прижимает выводы кварцедержателя 9 к отводам вибратора 10, одновременно базируя кварцедержатель относительно вибратора. На IV этапе поворачи-. вается до упора механизм 2 на заданный угол относительно вертикальной оси симметрии, которая совпадает с направлением лазерного луча, произвопится приварка первой пары отвод-вывод. Ha V этапе механизм 2 поворачивается в противоположном направлении до упора — производится приварка второй пары отвод-вывод.

Преимуществом устройства являются: возможность использования лазерной технологии для монтажа вибратора к кварцедержателю, которая позволяет получить более качественное соединение, повышение точности базирования вибратора относительно кварцедержателя, отсутствие загрязнений, что в конечном итоге повышает качество изделий, 1133628

1133628 юг.,7

Il33628

ВИИИНК Заказ 9955/42 Тирам 679 Поднисыое

Фицщаа ППП "Ввтеат" ° г. Ужгород,ул.Проектиая, 4
