Двухзеркальная антенна

Двухзеркальная антенна

Иллюстрации

Показать все

Реферат



ДВУХЗЕРКАЛЬНАЯ АНТЕННА, содержащая соосные основное и вспомогательное зеркала, причем в эквивалент ном фокусе основного зеркала установлен облучатель, отличающаяся тем, что, с целью повышения .коэффициента использования поверхности и уменьшения уровня боковых лепестков, за вспомогательным зеркалом установлена собиракицая линза , конфокальная с облучателем, а вспомогательное зеркало вьтолнено частично прозрачньм, причем его коэффи циент прошгскания выбран равным г , где S - поверхность /Т раскрыва вспомогательного зеркала, S - поверхность раскрьгаа основного зеркала.S со со о: 00 к

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

09) (Н}

y(5g Н 01 15/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЪФ ЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРИ4ОМУ СВИ ЯТИЬСТВМ (21) 3656995/24-09 (22) 28. 10.83 (46) 07.01.85 Бюл. Р 1 (72) Д.И.Воскресенский и Е.Н.Воронин (71) Московский ордена Ленина и орде- на Октябрьской Революции авиационный институт им.Серго Орджоникидзе (53) 621.396.677(088.8) (56) 1. Жук М.С., Молочков В.Б.

Проектирование АФУ. М.-Л., "Энергия", 1966, с. 598.

2; Там же, с. 601, рис. 11-39 (прототип). (54)(57) ДВУХЗЕРКАЛЬНАЯ АКУЩЦА, содержащая соосные основное и вспомогательное зеркала, причем в эквивалент ном фокусе основного зеркала установлен облучатель, о т л и ч а ю— щ а я с я тем, что, с целью повышения коэффициента использования поверхности и уменьшения уровня боковых лепестков, за вспомогательным зеркалом установлена собирающая линза, конфокальная с облучателем, а вспомогательное зеркало выполнено частично прозрачньнк, причем его коэффи. циент пропуакания выбран равным

7 1 ., где S — поверхность +@ раскрыва вспомогательного зеркала, 5 — - поверхность раскрыва основного зеркала. е

1133632

Изобретение относится к радиотехнике и может быть использовано в радиотелескопах.

Известны двухзеркальные антенны типа Кассегрена и Грегори, содержащие основное и вспомогательное зеркала, у которых в эквивалентном фокусе основного зеркала установлен облучатель(13 °

Однако для таких антенн характер- 10 ны сравнительно низкий (менее 507) коэффициент использования поверхности (КИП) апертуры основного зеркала и повышенный уровень боковых лепестков (УБЛ). 15

Наиболее близким техническим решением к изобретению является двухзеркальная антенна, содержащая соосные основное и вспомогательное зеркала, причем в эквивалентном фокусе основ- 20 ного зеркала установлен облучатель(2) .

Недостатки известной двухзеркальной

;антенны — низкий КИП и высокий УБЛ.

Цель изобретения — повышение КИП и уменьшение УБЛ. 25

Указанная цель достигается тем, что в двухзеркальной антенне, содержащей соосные основное и вспомогательное зеркала, причем в эквивалентном фокусе основного зеркала установлен облучатель, за вспомогательным зеркалом установлена собирающая линза, конфокальная с облучателем, а вспомогательное зеркало выполнено частично прозрачным, причем его .З коэффициент пропускания выбран равным, где S - поЮ верхность раскрыва вспомогательного зеркала, 5 — поверхность раскрыва основного зеркала.

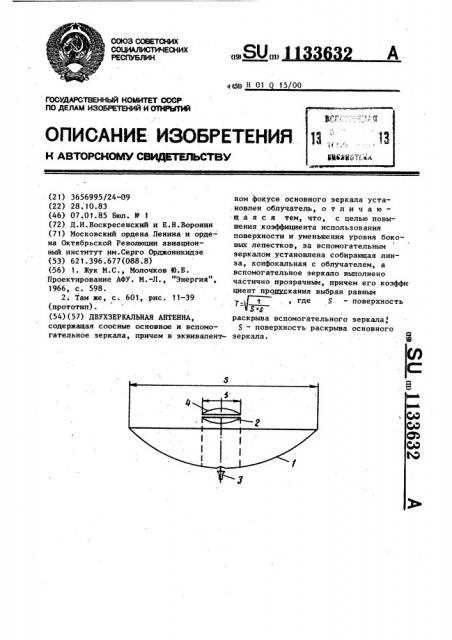

На чертеже представлена структурная схема двухзеркальной антенны.

Двухзеркальная антенна состоит из основного зеркала 1 с поверхностью раскрыва S и вспомогательного зеркала 2 с поверхностью раскрыва 5 установленного на оптической оси основного зеркала 1. В эквивалентном фокусе основного зеркала 1 (с учетом вспомогательного зеркала 2) установлен облучатель 3. Сзади вспомогательного зеркала 2 установлена собирающая линза 4, фокус которой.совпадает с фазовым центром облучателя 3.

Двухзеркальная антенна работает следующим образом.

Мощность, излученная облучателем 3, частично переизлучается вспомогательным зеркалом 2 и частично проходит его. Первая часть мощ« ности отражается от основного зеркала 1 и в виде плоской волны излучается в бесконечность. При этом, проходя вспомогательное зеркало 2, эта волна частично затеняется. Если бы вспомогательное зеркало 2 было полностью отражающиМ, а облучатель 3 имел такую диаграмму направленности, при которой в раскрыве основного зеркала 1 формируется волна с равномерно распределенной амплитудой, то в результате затенения КИП анс тенны составлял бы КИП = «с1 .1При этом из-за затенения части апертуры основного зеркала был бы также высок УБЛ антенны. Благодаря частичной прозрачности вспомогательного зеркала 2 на основе зеркало 1 переотражается лишь часть (1-Т ) излученной облучателем 3 мощности.

Другая ее часть (Т ) проходит сквозь вспомогательное зеркало 2 и собирающую линзу 4, которая формирует плоскую волну . Первая часть мощности в результате переотражения от основного зеркала 1 также в виде плоской волны объединяется с второй частью мощности, излученной облучателем 3. При коэффициенте пропускания. амплитуды первой и

S-s второй плоских волн одинаковы, образуя единую плоскую однородную волну.

В этом случае КИП двухзеркальной.антенны максимален и пропорционален

КИП =1-Т = — . Поскольку

2 g

2, gyp

> то КИП у предлагаемой двухзеркальной антенны выше, чем у известной. Более того, из-за отсутствия затененного участка в апертуре двухзеркальной антенны ее УБЛ минимален.

Таким образом, предлагаемая двухзеркальная антенна обладает повышенным КИП и пониженным УБЛ. ыр р
