Реферат



ртсб!та!! !№ I! 405

Класс Збд, 4 ;, I !

1 ю

СССР

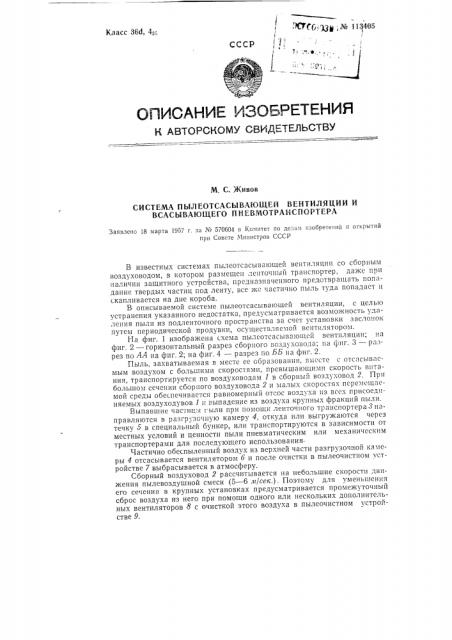

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

g Ацт0Р ЦОУУ рДд - - =д - .рУ

М. С. Живов

СИСТЕМА ПЫЛЕОТСАСЫВАтОЩЕЙ ВЕНТИЛЯЦИИ И

ВСАСЫВАКЗЩЕГО ПНЕВМОТРАНСПОРТЕРА

Заявлено 18 марта 1957 г. за № 570604 в Комитет по делам изобретений и открытий при Совете Министров СССР

В известных системах пылеотсасывающей вентиляции сО сборным воздуховодом, в котором размещен ленточный транспортер, даже прн наличии защитного устройства, предназначенного предотвращать попадание твердых частиц под ленту, все жс частично пыль туда попадает и скапливается на дне короба.

В описываемой системе пылеотсасывающей вентиляции, с целью устранения указанного недостатка, предусматривается возможность удаления пыли из подленточного пространства за счет установки заслонок путем периодической продувки, осуществляемой вентилятором.

На фиг. 1 изображена схема пылсотсасывгпощсй вентиляции; на фиг. 2 — горизонтальный разрез сборного воздуховода; на фпг. 3 — разрез по AA на фиг. 2; на фиг. 4 — разрез по ББ на фиг. 2.

Пыль, захватываемая в месте ее образования, вместе с отсасывасмым воздухом с большими скоростями, превышающими скорость витания, транспортируется по воздуховодам 1 в сборный воздуховод 2. При большом сечении сборного воздуховода 2 и малых скоростях перемещаемой среды обеспечивается равномерный oT|.ос воздуха нз всех присоединяемых воздуходувов 1 и выпадение из воздуха крупных фракций пыли.

Выпавшие частицы гыли при помощи ленточного транспортера8направляются в разгрузочную камеру 4, откуда или выгружаются через течку 5 в специальный бункер, или транспортируются в зависимости от местных условий и ценности пыли пневматическим или механическим транспортерами для последующего использования.

Частично обеспыленный воздух из верхней части разгрузочной камеры 4 отсасывается вентилятором 6 и после очистки в пылеочистном устройстве 7 выбрасывается в атмосферу.

Сборный воздуховод 2 рассчитывается на небольшие скорости движения пылевоздушной смеси (5 — 6 л/сек.) . Поэтому для уменьшения его сечения в крупных установках предусматривается промежуточный сброс воздуха из него при помощи одного или нескольких дополнительных вентиляторов 8 с очисткой этого воздуха в пылеочистном устройстве 9.

М»З4О5

Крупные фракции пыли, осевшие в сбороном воздуховоде 2, транспортируются ленточным транспортером 3. Несмотря на наличие защитного устройства 10, выполненного из деревянных брусьев или другим способом и установленного для предотвращения попадания пыли под лснгу, значительное количество твердых частиц, благодаря завихрению потока воздуха и люфту между устройством 10 и плоскостью ленты транспортера 8, протекает под ленту и скапливается на дне короба 11.

С целью обеспечения возможности удаления пыли из подленточного пространства, устанавливаются переключающие заслонки 12 и 18 и осуществляется периодическая продувка подлснточного пространства вентилятором б. Для этого закрывается заслонка 12 и открывается заслонка 1в.

Подшипники 14 роликов ленточного транспортера 8 вынесены за пределы сборного воздуховода за счет чего обеспечивается долговечность системы. В месте прохода валов роликов чсрез герметический короб 11 для большей герметизации системы устанавливаются сальники 15 с простейшей (например, сухой войлочной) набивкой.

Сборный воздуховод может быть выполнен металлическим или железобетонным. При наличии переключающих устройств (заслонок) в сборном воздуховоде, в котором размещена лента транспор ра, обеспечивается возможность применения системы пылеотсасывающей вентиляции для удаления абразирующей (мелкой) пыли в производственных помещениях абразивной промышленности, горнорудной, металлургической и др

Предмет изобретения

Система пылеотсасывающей вентиляции и всасывающего пневматического транспортера со сборным воздуховодом, в котором размещается ленточный транспортер, отличающаяся тем, что, с целью возможности применения этой системы для удаления абразирующей пыли, предусматривается обеспыливание нижней плоскости ленты потоком воздуха, изменяющим свое направление при закрывании заслонки сборного воздуховода и открывании заслонки, перекрывающей пространство ниже ленты.

Фиг. 1 № 113405

Раярю по Ьб

Комитет по делам изобретения я открытий пря Совете Министров СССР

Редактор Л. Г. Голандский Гр. 155

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел.

Объем 0,34 и, л. Зак, 3517

Подп. к печ. 23.V-59 г.

Тираж 1150 Цена 50 коп.
