Устройство для электрического оглушения забиваемого рогатого скота

Устройство для электрического оглушения забиваемого рогатого скота

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ЭЛЕКТРИЧЕСКОГО ОГЛУШНИЯ ЗАВИВАЕМОГО РОГАТОГО СКОТА, содержаи е раму, пару бесконечных параллельных транспортеров , расположенных с образованием 74 15 между НШ4И V -образного прохода и имеющих одни и те же направление и скорость движения, и содержащее пару электродов, укрепленных параллельно в проходе, концы которых размещены в плоскости, перпендикулярной направлению движения транспортеров, установленных с возможностью поворота , отличающееся тем, что, с целью повышения надежности оглушения путем предотвращения отталкивания электродов животными, электроды закреплены в средней части подвижно на выгнутых в направлении движения транспортеров рычагах, причем рычаги противоположными концами закреплены шарнирно с возможностью выво (Л да их из прохода между транспортерами . 21 205 19 Фиг.Т

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

GQ (И1

4(51) А 22 В 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 3332158/28-13 (22) 19.08 ° 81 (31) 8004688 (32) 19 ° 08.80 (33) Нидерланды (46) 07.01.85. Вюл. Ф (72} Йохан Виллем Нейхэйс(Нидерланды) (7 f) Иашиненфабрик Г.Й. Нейхэйс Б.В. (Нидерланды) (53) 637. 513. 22(088.8) (56) 1. Патент Франции 9 2390903, кл. А 22 В 3/06, опублик. 1978. (54)(57) 1. УСТРОЙСТВО ДЛЯ ЭЛЕКТРИЧЕСКОГО ОГЛУШЕНИЯ ЗАВИВАЕИОГО РОГАТОГО СКОТА, содержащее раму, пару бесконечных паранлельных транспортеров, расположенных с образованием между- ними -образного прохода и имеющих одни и те же направление и скорость движения, и содержащее пару электродов, укрепленных параллельно в проходе, концы которых размещены в плоскости, перпендикулярной направлению движения транспортеров, установленных с возможностью поворота, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности оглушения путем предотвращения отталкивания электродов животными, электроды закреплены в средней части подвижно на выгнутых в направлении движения транспортеров рычагах, причем рычаги противоположными концами закреплены шарнирно с возможностью вывода их из прохода между транспортерамиа

1134110

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что противоположные электродам концы рычагов укреплены на опорах, причем один конец опоры соединен с кареткой, а другой дополнительно связан с рычагам посредством шарнира.

3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что оно снабжено дополнительным рычагом с электродом,жестко связанным с основным и изогнутым в сторону, противоположную направлению изгиба основного рычага.;

4. Устройство по и. 1, о т л ич а ю щ е е .с я тем, что оно снабжено цепным транспортером и дополнительными парами электродов, при этом как основные, так и дополнительные электроды укреплены на цепном транспортере, а концы их расположены в плоскости, параллельной плоскосИзобретение относится к устройствам для электрического оглушения забиваемого скота.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для электрического оглушения забиваемого рогатого скота, содержащее раму, пару бесконечных параллельных транспортеров, расположенных с образованием между ними -образного прохода и имеющих одни и те же направление и скорость движения, пару электродов, укрепленных параллельно в проходе, концы которых размещены в плоскости, перпендикулярной направлению движения транспортеров, установленннх с возможностью поворота Я

Однако известное устройство не обеспечивает надежного оглушения скота.

Целью изобретения является повышение надежности оглушения путем предотвращения отталкивания электродов животными, 25

Для достижения этой цели в устройстве для электрического оглушения забиваемого рогатого скота, содержати, в которой расположены концы основных электродов.

5. Устройство по пп. 1 и 4, о тл и ч а ю щ е е с я тем, что ось шарнира укреплена поперечно концу рычага. о е Устроиство по п. 1, о T л ич а ю щ е е с я тем, что электроды соединены с концами рычагов при помощи упругого универсального шарнира.

7. Устройство по пп. 1-б, о т— л и ч а ю щ е е с я тем, что рычаги снабжены изогнутой пластиной, расположенной таким. образом, что она закрывает проход между транспортерами перед электродами и нижний зазор между транспортерами, 8е Устройство по п, 7, о т л ич а ю щ е е с я тем, что верхняя часть пластины выполнена в виде зеркала. щем раму, пару бесконечных параллельных транспортеров, расположенных с образованием между ними Ч -образного прохода и имеющих одни и те же направление и скорость движения,и содержащее пару электродов, укрепленных параллельно в проходе, концы которых размещены в плоскости, перпендикулярной направлению движения транспортеров, установленных с возможностью поворота, электроды закреплены в средней части подвижно на вогнутых в направлении движения транспортеров рычагах, причем рычаги противоположными концами закреплены шарнирно с возможностью вывода их из прохода между транспортерами.

Противоположные электродам концы рычагов укреплены на опорах, причем один конец каждой опоры соединен с кареткой, а другой дополнительно связан с рыЧагом посредством шарнира, Устройство снабжено дополнительным рычагом с электродом, жестко связанным с основным и изогнутым в сторону, противоположную направлению изгиба основного рычага.

3 1134

Устройство снабжено также цепным транспортером и дополнительными парами электродов, при этом как основные, так и дополнительные электроды укреплены на цепном транспортере,. а концы их расположены в плоскости, параллельной плоскости, в которой расположены концы основных электродов.

Ось шарнира укреплена поперечно 10 концу рычага.

Злектроды соединены с концами рычагов при помощи упругого универсального шарнира.

Рычаги снабжены изогнутой пластиной, расположенной таким образом, что она закрывает проход между транспортерами перед электродами и нижний зазор между транспортерами.

Кроме того, верхняя часть пластины выполнена в виде зеркала.

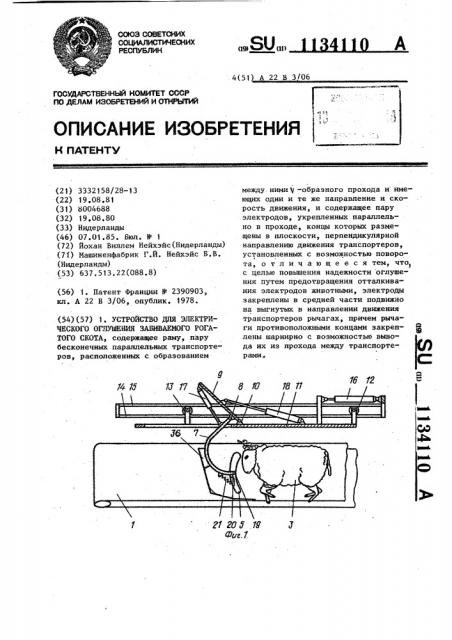

На фиг. 1 схематично изображено устройство для электрического оглушения. забиваемого рогатого скота; на фиг. 2 — то же, вид спереди; на 25 фиг. 3- вариант выполнения устройства; на фиг, 4 — другой вариант выполнения устройства.

Устройство для электрического оглушения забиваемого рогатого скота, содержит два бесконечных параллельных лекточных транспортера 1 и 2, расположенных с образованием между ними 7 -образного прохода для размещения в нем оглушаемого животного 3.

Сверху надIr -образным проходом расположены два пластинчатых электрода

4 и 5, укрепленные посредством рычагов 6 и 7 и шарнира 8 на одном конце опоры 9, которая через

40 шарнир 10 связана с кареткой 11. Каретка 11 имеет колеса 12 и 13 для передвижения между направляющими 14 и 15 посредством цилиндра 16. Рычаги 7 соединены со свободным концом

45 опоры 9 через пружинный демпфер 17 а с противоположной стороны опора 9

1 шарнирно соединена с гидроцилиндром

18, второй конец которого шарнирно

I закреплен на каретке 11. Нластикча- gp тые электроды 4 и 5 имеют форму, приближенную к форме головы животного. Злектроды 4 и 5 закреплены на рычагах 6 и 7. посредством шаркира 19, укрепленного по поперечной оси рычагов. Выступ 20 и пружина 21 позволяют удерживать электроды в заданном начальном положении.

110 4

В варианте выполнения устройства на фиг. 3 электроды 22 и 23 соединены рычагами 24 и 25 с валом 26, который приводится в прерывистое движение посредством двигателя 27. Во время поворота электродов 22 вверх каретка 28 .может двигаться назад при одновремекном движении вниз электродов 23, входящих в проход позади животного.

В изображенном на фиг. 4 варианте выполнения устройства электроды 29 и 30 соединены шарнирно рычагами 31 и 32 со звеньями 33 бесконечной цепи. Рычаги соединены также со звеньями цепи посредством ударопоглотителей 34. При обходе вокруг цепного колеса 35 рычаги 31 с электродами

29 поворачиваются вверх, а рычаги 32 с электродами 30 могут идти вниз и в 7 -образный проход. Расположение и движение этих электродов зависит от расстояния между животными и реверсивными колесами. Рычаги 6 и 7 могут быть соединены с изогнутой пластиной

36, расположенной так, что она закрывает проход между транспортерами перед электродами и нижний зазор между транспортерами. Кроме того, верхняя часть пластины 36 может быть выполнена в виде зеркала, так как животное находясь т между электродами, видит себя и смотрит в этом направлении. Оси вращения

19 электродов 4,5,22,23,29 и 30 могут быть соединены с рычагами посредством упругих универсальных шарниров.

Устройство работает следующим об-. разом.

Оглушаемое животное поступает в проход между транспортерами 1 и 2.

При опускании головы животного вниз его рога соприкасаются с верхней частью электродов 4 и 5, которые затем самим животным располагаются напротив его морды. Каретка 11 приво-,. дится в движение посредством цилиндра 16, как только через электроды и морду животного проходит контрольный ток, показывающий, что животное вошло в соприкосновение с электродами, после чего включается основной ток. Во время включения основного тока каретка движется вместе с транспортерами. В конце оглушения при по$ 11341 ступлении сигнала цилиндр 18 поворачивает опору 9 направо относительно шарнира 10; вследствие чего рычаги

6 и 7 с электродами 4 и 5 отводятся вперед и вверх относительно прохо- 5 да. После прохождения животного

10 электроды цилиндром 18 возвращаются в исходное положение.

Предлагаемое устройство позволяет повысить надежность оглушения путем предотвращения отталкивания электродов животными.
