Ульевая рамка
Иллюстрации
Реферат
УЛЬЕВАЯ РАМКА по авт. св. № 993895, отличающаяся тем, что, с целью уменьшения повреждения сотов при получении секционного меда, корпус снабжен дополнительными планка.ми, одни из которых расположены параллельно основным планкам с образованием зазора между ними, а другие установлены в пазах горизонтальных брусков под прямым углом к упомянутым планкам и выполнены в поперечном сечении Г-образной формы. (Г со 4: 4 О)
„„SU,, 1134146 А
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
4Ш А 01 К 67/02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОткРытий (61) 993895 (21) 3642169/30-15 (22) 10.06.83 (46) 15.01.85. Бюл. № 2 (72) Б. Н. Гаврилов и М. М. Соколов (53) 638.141.3 (088.8) (56) 1. Авторское свидетельство СССР № 993895, кл. А 01 К 67/02, 1983. (54) (57) УЛЬЕВАЯ РАМКА по авт. св. № 993895, от гичающаяся тем, что, с целью уменьшения повреждения сотов при получении секционного меда, корпус снабжен дополнительными планками, одни из которых расположены параллельно основным планкам с образованием зазора между ними, а другие установлены в пазах горизонтальных брусков под прямым углом к упомянутым планкам и выполнены в поперечном сечении Г-образной формы.
1134146
Изобретение относится к пчеловодству, в частности к конструкции ульевых рамок.
По основному авт. св. № 993895 известна ульевая рамка, выполненная в виде корпуса, образованного вставленными один в другой горизонтальными и вертикальными брусками, имеющими пазы для установки вощины, при этом корпус снабжен держателями вощины, выполненными. в виде двух параллельно установленных в одной плоскости и соединенных с параллельно расположенными брусками планок, между которыми размещена вощина, причем один из держателей имеет отверстия в планках для прохода пчел (1t.
Недостатком известной ульевой рамки является то, что она не обеспечивает воз- !5 можность получения полноценного сотового секционного меда, т. е. при его извлечении из рамки не исключено повреждение сотов.
Цель изобретения — уменьшение по,вреждения сотов при получении секционного меда.
Поставленная цель достигается тем, что в ульевой рамке по авт. св. ¹ 993895,корпус снабжен дополнительными планками, одни из которых расположены параллельно основным планкам с образованием зазора 25 между ними, а другие установлены в пазах горизонтальных брусков под прямым углом к упомянутым планкам и выполнены в поперечном сечении Г-образной формы.
Наличие дополнительных планок позволяет создать внутри корпуса ульевой рамки отдельные небольшие секции, которые извлекаются из корпуса рамки без повреждения сотов.

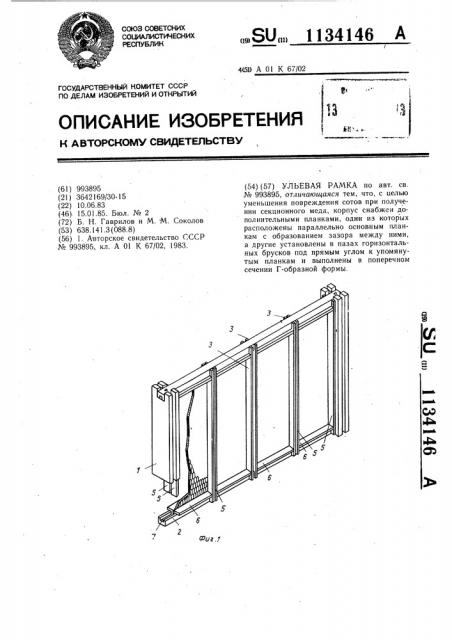

На фиг. 1 изображена ульевая рамка, общий вид; на фиг. 2 — Г-образная планка; на фиг. 3 — отдельная секция, извлеченная из рамки.
Ульевая рамка содержит корпус, образованный вертикальными и горизонтальными 2 брусками.
В корпусе установлены держатели 3 во- 4О щины, выполненные в виде двух параллельно установленных в одной плоскости планок 4.
Дополнительно в корпусе рамки установлены вертикальные планки 5, выполненные аналогично планкам 4, и горизонтальные планки 6,-выполненные в поперечном сечении
Г-образной формы.
Дополнительные планки 5 расположены параллельно вертикальным брускам 1 вплотную и параллельно основным планкам 4 с образованием зазора между ними.
Планки 6 Г-образной формы установлены в пазах 7 горизонтальных брусков 2 между планками 4 и 5 под прямым углом к ним.
Бруски 1, планки 4 и 5 имеют на своих концах фигурные пазы 8, при помощи которых они соединяются с горизочтальными брусками 2.
Рамку используют следующим образом.
Вертикальные бруски 1 вставляют в пазы 7 горизонтальных брусков 2. Вплотную к вертикальным брускам 1 устанавливают по одной планке 5. Затем на одинаковом расстоянии друг от друга по всей длине рамки попарно устанавливают планки 4, являющиеся держателями 3 вощины.
Закрепление планок 4 и 5 с горизонтальными брусками 2 осуществляется с помощью пазов 7 и 8. В пазы 7 верхнего и нижнего горизонтальных брусков 2 устанавливают по две Г-образные планки 6.
Зто позволяет внутри корпуса ульевой рамки создать отдельные секции, которые могут быть извлечены из корпуса рамки.
Для этого необходимо снять верхний горизонтальный брусок 2 и разрезать вощину в держателях 3.
Предлагаемая ульевая рамка обеспечивает получение секционного сотового меда с минимальным повреждением сотов при значительном снижении трудозатрат на изготовление рамки, а также возможность быстрой компоновки полномедной рамки из маломедных рамок, например, в период создания или пополнения кормовых запасов в пчелином гнезде.
1134146
Рцг, 3
