ЗАБОРНОЕ УСТРОЙСТВО ГИ РОНАСОСА, содержащее поворотный привода заборный орган, установленный на валу, жестко связанном с всасывающим патрубком гидронасоса и смесительную емкость с соплами для подачи в нее жидкости, сообщенную с всасывающим патрубком и жестко с ним соединенную, отличающееся тем, что, с целью повыщения производительности, заборный орган содержит колесо и закрепленные по его периферии ковщовые элементы , а смесительная емкость размещена внутри колеса и выполнена со скосом в сторону всасывающего патрубка, который снабжен сосуновым наконечником.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4(59 В 65 G 53 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3557623/27-11 (22) 23.02.83 (46) 15.01.85. Бюл. № 2 (72) В. Н. Маргулян и С. Ю. Лунченков (71) Ленинградский ордена Трудового

Красного Знамени институт водного транспорта (53) 621.867.812 (088.8) (56) !. Авторское свидетельство СССР № 825969, кл. В 65 G 53/30, 1970. (54) (57) ЗАБОРНОЕ УСТРОЙСТВО ГИДРОНАСОСА, содержащее поворотный от

„,Я0„„1134497 А привода заборный орган, установленный на валу, жестко связанном с всасывающим патрубком гидронасоса и смесительную емкость с соплами для подачи в нее жидкости, сообщенную с всасывающим патрубком и жестко с ним соединенную, отличающееся тем, что, с целью повышения производительности, заборный орган содержит колесо и закрепленные по его периферии ковшовые элементы, а смесительная емкость размещена внутри колеса и выполнена со скосом в сторону всасывающего патрубка, который снабжен сосуновым наконечником.

1134497

Ни ЫА ( ю

Фиг. 2

Изобретение относится к гидротранспорту, а именно к заборному устройству гидронасоса.

Известно заборное устройство гидронасоса, содержащее поворотный от привода заборный орган, установленный на валу, жестко связанном с всасывающим патрубком и жестко с ним соединенном (1).

В известном заборном устройстве рыхление грунта фрезой не обеспечивает дозировку забираемого. материала, и концент- "0 рация его остается постоянной, что снижает производительность устройства, так как не позволяет создать гидросмесь высокой концентрации из-за отсутствия контроля и управления последней.

Цель изобретения — повышение производительности.

Указанная цель достигается тем, что в заборном устройстве гидронасоса, содержащем поворотный от привода заборный орган, установленный на валу, жестко 20 связанном с всасывающим патрубком гидронасоса, и смесительную емкость с соплами для подачи в нее жидкости, сообщенную с всасывающим патрубком и жестко с ним соединенную, заборный орган содержит колесо и закрепленные по его периферии ковшовые элементы, а смесительная емкость размещена внутри колеса и выполнена со скосом в сторону всасывающего патрубка, который снабжен сосуновым наконечником. 30

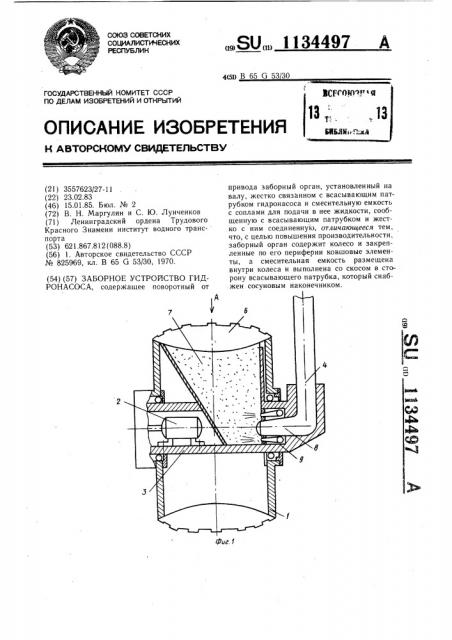

На фиг. 1 изображено заборное устройство гидронасоса разрез; на фиг. 2— вид А на фиг. 1; на фиг. 3. — гидроперегружатель с заборным устройством гидронасоса; на фиг. 4 — сечение Б — Б на фиг. 3.

Заборное устройство гидронасоса содержит заборный орган, который состоит из колеса 1 с приводом 2 поворота вокруг его оси и установлен на валу 3, который жестко связан с всасывающим патрубком 4 гидронасоса 5 (фиг. 3). По периферии колеса 1 закреплены ковшовые элементы б, а внутри колеса выполнена смесительная емкость 7, стенка которой, расположенная напротив входа во всасывающий патрубок 4, выполнена с наклоном к последнему.

Патрубок 4 снабжен на выходе сопловым наконечником 8. Емкость 7 выполнена с соплами 9, через которые подается жидкость для размывки грунта в емкости 7.

Заборное устройство гидронасоса может быть использовано, например, в гидроперегружателе судов, который работает следующим образом.

При подходе судна под разгрузку патрубок 4 приводится в положение, дающее свободнь и проход судну. Затем после швартовки опускают патрубок 4 так, чтобы колесо 1 легло на грунт. Колесо 1, начиная вращаться при помощи привода 2, захватывает грунт и поднимает его в емкость 7, затем включают насос для подачи размывочной жидкости в сопла 9 и в емкости 10 разжижают материал, после чего через сопловой наконечник 8 происходит всасывание материала и далее через грунтовый насос 5 (фиг. 2).

Использование изобретения позволяет повысить производительность забора материала за счет увеличения концентрации засасываемой гидронасосом .гидросмеси.
