Устройство для перекрытия межсекционных зазоров механизированных крепей

Устройство для перекрытия межсекционных зазоров механизированных крепей

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ МЕЖСЕКи,ИОННЫХ ЗАЗОРОВ МЕХАНИЗМРОВАННЫХ-КРЕПЕЙ , включающее верхняк с бортами, упругую ленту, закрепленную неподвижным концом с бортом, а подвижным с помощью крепежного элемента , расположенного вдоль бортав нижней части верхняка, отличающееся тем, что, с целью увеличения диапазона перекрытия зазоров и снижения затрат ручного труда ,, крепежный элемент выполнен в виде цилиндрической пустотелой направляющей с прорезью вдоль ее образующей и с осью, с которой соединен подвижный конец упругой ленты, при этом ось установлена с возможностью ее кругового вращения, причем на верхняке установлены фиксаторы поворота ленты.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПжЛИН (19) (11) 4(51)E 21 D 23 16

Гас ДА СТВЕННЫЙ НОМИтЕТ ССС

IlG ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3677102/22-03 (22) 21.12.83 (46) 15.01.85. Бюл. Р 2 (72) В.С.Олейник, Ь.И.Грицаюк и В.К.Сидорчук (71) Подмосковный научно-исследовательский и проектно-конструкторский угольный институт (53) 622.284(088.8) (56) 1..Авторское свидетельство СССР

Р 364745, кл. E 21 D 23/00, 1971.

2.Авторское свидетельство СССР

Р 861639, кл. Е 21 D 23/04,1980. (54)(57) 1. УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ МЕЖСЕКЦИОННЫХ ЗАЗОРОВ МЕХАНИЗИРОВАННЫХ -КРЕПЕЙ, включающее верхняк с бортами, упругую ленту, закреплен ную неподвижным концом с бортом, а подвижным с помощью крепежного элемента, расположенного вдоль бортав нижней части верхняка, о т л и ч а ю щ е е с я тем, что, с целью увеличения диапазона перекрытия зазоров и снижения затрат ручного труда,, крепежный элемент выполнен в виде цилиндрической пустотелой направляющей с прорезью вдоль ее образующей и с осью, с которой соединен подвижный конец упругой ленты, при этом ось установлена с возможностью ее кругового вращения, причем на верхняке установлены фиксаторы поворота ленты.

1134731

2.устройство по п.1, о т л и . ч а ю щ е е с я тем, что борт верхняка снабжен концевыми ограничителями, выполненными с упруИзобретение относится к добыче полезных ископаемых подземным способом и может быть использовано при креплении очистных забоев механизированными крепями. 5

Известно устройство для перекрытия межсекционных. зазоров, которое включает верхняк с бортами и упругую ленту, закрепленную неподвижно относительно верхняка (1) .

Недостатко«л известно о устройства — низкий диапазон перекрытия зазоров, что ведет к увеличению затрат ручного труда при перекрытии зазоров лесом.

Наиболее близким к предлагаеглому является устройство для перекрытия межсекционных зазоров в глеханизированных крепях, включающее верхняк с бортами, упругую ленту, закрепленную неподвижным концом с борто«л, а подвижным с помощью крепежного элемента, расположенного вдоль борта,— в ш«жней части верхняка (2j .

Недостатки известного устройстванебольшой диапазон перекрытия зазоров и ручное .управление упругой лентой при увеличении зазоров, что также вецет к увеличению объемов ручного труд6 и повышенному расходу лесоматериалов на крепление зазоров. ЗО

Целью изобретения является увеличенйе диапазона перекрытия зазоров и снижение затрат ручного труда.

Поставленная цель достигается тем, что в устройстве для перекры- 35 тия межсекционных зазоров механизированных крепей, включающем верхняк с бортами, упругую ленту, закрепленную неподвижным концом с бортом, а подвижным с помощью крепеж- 40 ного элемента, расположенного вдоль борта, — в нижней части верхняка, крепежный элемент выполнен в виде цилиндрической пустотелой направляющей с прорезью вдоль ее образую- 4 щей и с осью, с которой соединен подвижный конец упругой ленты, при этом ось установлена с воэможностью ее кругового вращения, причем на верхняке установлены фиксаторы поворота . ленты.

Кроме того, борт. верхняка может быть снабжен концевыми ограничителями, выполненными с упругими вставками,.перекрывающими окна упругой гими вставками, перекрывающими ".кна упругой ленты со стороны забоя и выработанного пространства. ленты со стороны забоя и выработанного пространства °

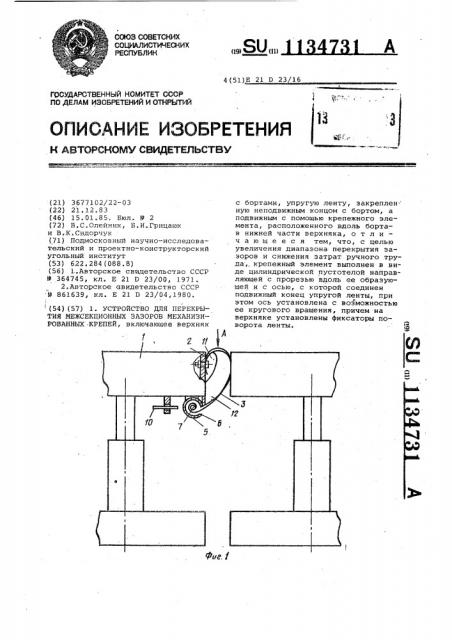

На фиг.1 показано предлагаемое устройство; на фиг.2 — вид A на фиг.1.

Устройство состоит из верхняка 1 с бортом 2, на котором неподвижный конец упругой ленты 3 закреплен с помощью болтов 4. В нижней части верхняка 1 вдоль борта 2 жестко установлена цилиндрическая пустотелая направляющая 5, выполненная с прорезью б вдоль ее образующей. Внутри цилиндрической пустотелой направляющей 5 расположена ось 7, с которой соединен подвижный конец упругой ленты 3. Для закручивания упругой ленты 3 в цилиндрической полой направляющей ось 7 выполнена с отверстием 8, в которое установлен вороток

9. Для фиксации упругой ленты в заданном положении на верхняке 1 установлены фиксаторь« 10. Для исключения срыва упругой ленты по краям борта

2 верхняка 1 установлены ограничители 11, препятствующие плотному смыканию бортов, которые выполнены с вставками 12.

Устройство работает следующим образом.

В период монтажа секций крепи упругая лента 3 с помощью оси 7 и воротника 9 с усилием закручивается в цилиндрическую, пустотелую направляющую 5 таким образом, чтобы упругая лента 3 была на уровне ограничителей

11 и упругих вставок 12, и стопорится фиксатором 10. После монтажа секций крепи стопор фиксатора 10 уда ляется, закрученная упругая лента 3, раскручиваясь под действием сил на оси 7, выдвигается иэ прорези б ци линдрической пустотелой направляющей 5 в сторону борта верхняка соседней секции и перекрывает зазор.

При смыкании верхняков секций крепи упругая лента 3 вновь поступает в цилиндрическую полую направляющую 5, закручивается в ней по оси

7, обеспечивая постоянный контакт между упругой лентой 5 и бортом верхняка соседней секцией крепи, чем обеспечивается автоматический режим работы устройства. При необходимости

1134731

7 1! 3 SZ

4ьг. 2

Составитель В. Пономарева

Техред A. Ач

Редактор.М.Циткина

Корректор В.Синицкая

Заказ 10054/31 Тираж 482

ВНИИПИ Государственного комитета СССР.по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП Патент, г.ужгород, ул.Проектная, 4 упругая лента 3 может быть застопорена фиксатором 10 и отверстием 8 на .верхняке 1 в заданном положении.

Для исключения попадания штыба в окна упругой ленты 3 и срыва ее упругие вставки 12 перекрывают окна со стороны выработанного пространства.

Упругая лента 3 может быть .металлической или пластмассовой.

Такое выполнение устройства обеспечивает надежное перекрытие зазоров между. секциями крепи и позволяет автоматически регулировать перекрытие зазора при расхождении сек5 ций крепи, значительно сократить расход лесоматериалов, повысить производительность труда и безопасность работ в лаве.
