Реферат



ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР , содержащий спиральный корпус, жесткую перегородку, разделяющую корпус на два отсека, и установленное в корпусе рабочее колесо с центробмкным устройством для отклонения пылевых частиц к основному диску , отличающийся тем, что, с целью повышения эффективности очистки при работе вентилятора на запыленном потоке воздуха, последний снабжен приводным механизмом, а перегородка выполнена с гибкой внутренней кольцевой диафрагмой, обращенной к рабочему колесу и кинематически связанной с приводным механизмом. (О С 7 00 42ь ;о

,„SU„„3 l 34797

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕ

К ABTOPGHOIVIY СВИДЕТЕЛЬСТВУ ч иг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3639705/25-06 (22) 02.09.83 (46) 15.01.85. Бюл. № 2 (72) В. В. Пак, В. И. Ковалевская, И. В. Скогорев, В. О. Кубил и А. В. Шевченко (71) Донецкий ордена Трудового Красного

Знамени политехнический институт и Всесоюзный научно-исследовательский, проектноконструкторский и технологический институт электровозостроения (53) 621.635 (088.8) (56) 1. Центробежные вентиляторы. Под ред. Т. С. Соломаховой. М., «Машиностроение»„1980, с. 61, рис. 38.

2. Авторское свидетельство СССР № 348214, кл. F 04 D 29/42, 1962.

Я) (57) ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯОР, содержащий спиральный корпус, жесткую перегородку, разделяющую корпус на два отсека, и установленное в корпусе рабочее колесо с центробежным устройством для отклонения пылевых частиц к основному диску, отличающийся тем, что, с целью повышения эффективности очистки при работе вентилятора на запыленном потоке воздуха, .последний снабжен приводным механизмом, а перегородка выполнена с гибкой внутренней кольцевой диафрагмой, обращенной к рабочему колесу и кинематически связанной с приводным механизмом.

1134797

Риг. 2

Изобретение относится к вентиляторостроению, в частности к центробежным вентиляторам.

Известен центробежный вентилятор, содержащий спиральный корпус и установленное в корпусе рабочее колесо (11.

Недостатком такого вентилятора является попадание взвешенных частиц в воздушный поток при работе на запыленном потоке воздуха.

Наиболее близок к предлагаемому центробежный вентилятор, содержащий спиральный корпус, жесткую перегородку, разделяющую корпус на два отсека, и установленное в корпусе рабочее колесо с устройством для отключения пылевых частиц к основному диску (2) .

Недостатком вентилятора является попадание части очищенного воздуха в пылевой отсек вентилятора.

Целью изобретения является повышение эффективности очистки при работе венти- 20 лятора на запыленном потоке воздуха.

Указанная цель достигается тем, что центробежный вентилятор, содержащий спиральный корпус, жесткую перегородку, разделяющую корпус на два отсека, и установленное в корпусе рабочее колесо с устройством для отклонения пылевых частиц к основному диску, снабжен приводным механизмом, а перегородка выполнена с гибкой внутренней кольцевой мембраной, обращенной к рабочему колесу и кинематически зп связанной с приводным механизмом.

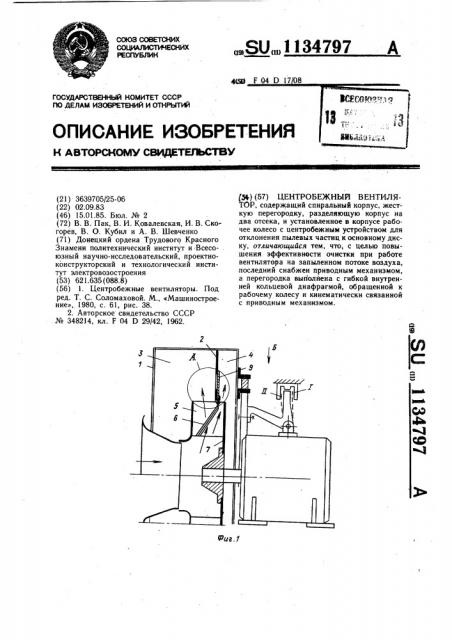

На фиг. 1 показан центробежный вентилятор, продольный разрез; на фиг. 2 узел А на фиг. 1; на фиг. 3 — вид Б на фиг. 1.

Центробежный вентилятор содержит спиральный корпус 1, жесткую перегородку 2, разделяющую корпус 1 на два отсека 3 и 4, и установленное в корпусе 1 рабочее колесо 5 с устройством 6 для отклонения пылевых частиц к основному диску 7, причем вентилятор снабжен приводным механизмом 8, а перегородка 2 выполнена с гибкой внутренней кольцевой диафрагмой 9, обращенной к рабочему колесу 5 и кинематически связанной с приводным-механизмом 8.

При работе на воздухе с расчетной степенью загрязнения сохраняется расстояние между основным диском 7 рабочего колеса 5 и перегородкой 2. При этом воздух проходит через колесо 5, а взвешенные частицы отклоняются к диску 7 посредством устройства 6. Чистый воздух выбрасывается в отсек 3 спирального корпуса 1, а загрязненный — в отсек 4.

При концентрации взвешенных частиц в воздухе меньше расчетной приводной механизм 8, втягивая диафрагму 9, сокращает расстояние между основным отсеком 7 и перегородкой 2 и в отсек 3 подается больше чистого воздуха.

При сильно загрязненном воздухе приводной механизм 8 отодвигает диафрагму 9, увеличивая указанное расстояние и, соответственно, ширину пылевого отсека 4. В этом случае весь загрязненный воздух уходит в отсек 4.

Таким образом, выполнение перегородки между отсеками загрязненного и чистого воздуха с гибкой кол ьцевой диафрагмой, связанной с приводным механизмом, позволяет повысить эффективность очистки при работе вентилятора на запыленном воздухе.
