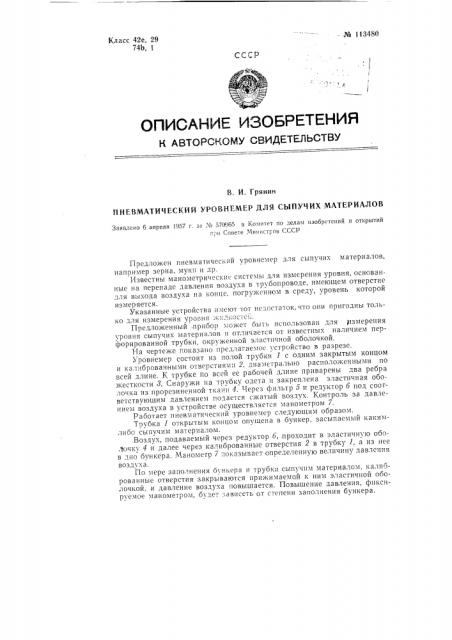

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Грянин

ПНЕВМАТИЧЕСКИЙ УРОВНЕМЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Заявлено 6 апреля 1957 г. за % 570965 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предложен пневматический уровнемер для сыпучих материалов, например зерна, муки и др.

*Известны манометри еские системы для измерения уровня, основан«ые на перепаде давления воздуха в трубопроводе, имеющем отверстие для выхода воздуха на конце, погруженном в среду, уровень которой измеряется.

Указанные устройства имеют тот недостаток, что они пригодны только для измерения уровня;к,-:....осте(.

Предложенный прибор может быть использован для измерения уровня сыпучих материалов и отличается от известных наличием перфорированной трубки, окруженной эластичной оболочкой. йа чертеже показано предлагаемое устройство в разрезе.

Уровнемер состоит из полой трубки 1 с одним закрытым концом и калиброванными отверстиями 2, диаметрально расположенными по всей длине. К трубке по всей ее рабочей длине приварены два ребра жесткости 8. Снаружи на трубку одета «закреплена эластичная оболочка из прорезиненной ткани 4. Через фильтр 5 и редуктор 6 Ilo3, сооТветствующим давлением подается сжатый воздух. Контроль за давлением воздуха в устройстве осуществляется манометром 7.

Работает пневматический уровнемер следующим образом.

Трубка 1 открытым концом опущена в бункер, засыпаемый какимлибо сыпучим материалом.

Воздух, подаваемый через редуктор 6,,проходит в эластичную оболочку 4 и далее через калиброванные отверстия 2 в трубку 1, а из нее в дно бункера. Манометр 7 показывает определенную величину давления воздуха.

По мере запо,.пения бункера и трубки сыпучим материалом, ка I«3рованные отверстия закрываются прижимаемай к ним эластичной 060лочкой. и давление воздуха повышается. Повышение давления, фиксируемое манометром, будет =,àâèñåòü от степени заполнения бункера. № 113480

Пред»cò изобретения г

Пневматический уровнемер для сыпучих материалов, выполненный в виде трубки, продуваемой воздухом, по давлению которого в трубке определяют уровень материала, о тл и ч а ю щ и йс я тем, что, с целью повышения точности измерения, трубка выполнена перфорированной и окружена эластичной оболочкой, по мере повышения уровня материала прижимаемой к поверхности трубки и перекрывающей ее отверсты2 через которые выходит подаваемый в трубку воздух. 2 2

1 1

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. П. Ситников Гр. 167, 255

Поди, к печ. 19.XII-58 -, Тираж 1675 Цена 25 ко-J.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 5743

Типография Комитета по делам изобретений и открыти11 при Совете Министров СССР

Москва, Петровка, !4.
