Совмещенный облучатель

Совмещенный облучатель

Иллюстрации

Показать все

Реферат



СОВМЕЩЕННЬЙ ОБЛУЧАТЕЛЬ, содержшций. возбудитель первого частотного диапазона, вьшолненный в виде отрезка прямоугольного волновода , рупор, возбудитель второго частотного диапазона, состоящий из отрезка волновода, внутри которого один напротив дрзпгого установлены два вертикальных зонда, поляризатор, согласутащй волноводньй переход и блок разделения частот, в состав которого входят первый и второй полосовые фильтры и первый делитель мощности , причем каждьй из двух вертикальных зондов подключен к соответст вукщему входу первого делителя мсщности через полосовой фильтр, о т л и ч a ю щ и. ;j с я тем, что, с целью расш1фенияГфунк1щональных возможностей путей приемопередачи сигналов с горизонтальной поляризацией в третьем частотном диапазоне и улучшения согласования, возбудитель втсфого частотного диапазона выполнен .в виде, отрезка квадратного, волновода , внутри которого установлены дополнительно один напротив другого два горизонтальных зонда, причем два вертикальных зонда расположены на ЗЛо. расстоянии -J-2 , a два горизонталь зв ных зонда на расстоянии - от плоскости сочленения отрезка квадратного волновода и согласующего волновоДного перехода, где Лов W™ волны в волноводе второго частотного i диапазона, ft-jg длина волшл в волноводе третьего частотного диапазона, (Л a в блок разделения частот введены третий и четвертый полосовые фильтры и второй делитель мацнрсти, причем 5 55 каждый из двух горизонтальных /зондов .подключен к соответствзтощему входу второго делителя мощности через соответствующий полосовой фильтр, СО при этом поляризатор расположен меж ду возбудителем первого частотного диапазона и согласующим волноводным переходом, и возбудитель второго частотного диапазона - между согласо сующим волноводным переходом и ру пором .

СОЮЗ СОВЕТСКИХ

И . PEGAVSJlMH

agl (11) 4 д11 Н 01 Я 13/00 е

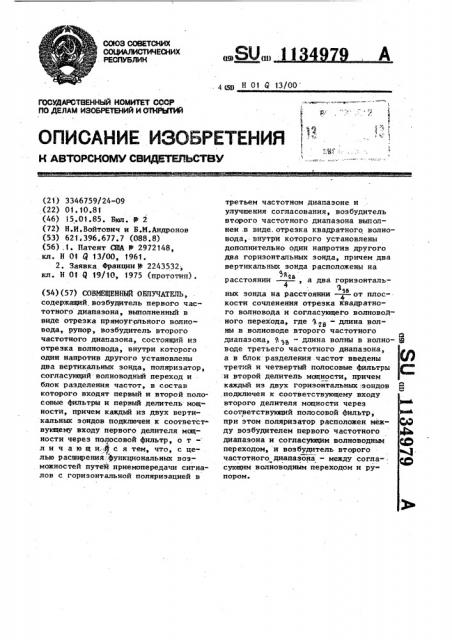

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРИТИЙ (21) 3346759/24-09 (22) 01.10.81 (46) 15.01.85. Бюп. И 2 (72) Н.И.Войтович и Б.М.Андронов

{53) 621 р 396. 677.? {088. 8} (563 .1. Патент США Р 2972148, . кл. H 01 Q 13/00, 1961.

2. Заявка Франции 1В 2243532, кл. H 01 Я 19/10, 1975 (прототип) . (54) (57) СоВИЕщКННЫй 0БпуЧАтялЬ, содержащий, возбудитель первого частотного диапазона, выполненный в виде отрезка прямоугрльного волновода, рупор, возбудитель второго частотного диапазона, состоящий из отрезка волновода, внутри которого один напротив другого установлены два вертикальных зонда, поляризатор, согласующий волноводный переход и блок разделения частот, в состав которого входят первый и второй полосовые фильтры и первый делитель мощности, причем каждый из двух вертикальных зондов подключен к соответствукщему входу первого делителя мащности через полосовой фильтр, о т - л и ч а ю щ и:ф с я тем, что, с целью расширения: функциональных возможностей путей приемопередачи сигналов с горизонтальной поляризацией в третьем частотном диапазоне. и улучшения согласования, возбудитель второго частотного диапазона выполнен .s в иnд еe, отрезка квадратного волновода, внутри которого установлены дополнительно один напротив другого два горизонтальных зонда, причем два вертикальных зонда расположены на

5828 расстоянии, а два горизонталь ив ных зонда на расстоянии от плос4 кости сочленения отрезка квадратного волновода и согласующего волноводного перехода, где 9 — длина волны в волноводе второго частотного

Q диапазона, 9 в — длина волны в волно- е воде третьего частотного диапазона, а в блок разделения. частот введены третий и четвертый полосовые фильтры ("

:и второй делитель мацности, причем каждый из двух горизонтальных. зондов Я подключен к соответствующему входу второго делителя мощности через соответствующий полосовой фильтр, при этом поляризатор расположен между возбудителем первого частотного в@в диапазона и согласующим волноводным © переходом, и возбудитель второго е, . частотного диапазойа — между согласующим волноводным переходом и ру" пором.

1134979

Для .достижения поставленной цели в совмещенном облучателе, содержащем возбудитель первого частотного диапазона, выполненный в виде отрезка прямоугольного волновода, рупор, возбудитель второго частотного диапазона, состоящий из отрезка волновода, внутри которого один напротив другого установлены два вертикальных зонда, поляризатор, согласующий волноводный переход и блок разделения частот, в состав которого входят первый и второй полосовые

Изобретение относится к радиотехнике, а именно к антенным устройствам.

Известен совмещенный облучатель, состоящий из центрального рупора 5 верхнего частотного диапазона и двух рупоров нижнего частотного диапазона, расположенных сверху, снизу и внутри центрального рупора (1) .

Недостаток известного совмещенно- 10 го облучателя — взаимное влияние рупоров, наличие провалов в диаграмме направленности (ДН) центрального рупора.

Наиболее близким к данному изобре-15 тению является совмещенный облучатель, содержащий возбудитель первого частотного диапазона, выполненный в виде отрезка прямоугольного волновода, рупор, возбудитель второго 20 частотного диапазона, состоящий из отрезка волновода, внутри которого один напротив другого установлены два вертикальнь1х зонда, поляризатор„ согласунзций,волноводный переход и 25 блок разделения частот, в состав которого входят первый и второй полосовые фильтры и первый делитель мощности, причем каждый из двух вертикальных зондов подключен к соответ-. 3п ствующему входу первого делителя мощности через соответствующий полосовой фильтр f2) .

Недостатки известного совмещенного облучателя — невозможность работы З

5 в третьем частотном диапазоне с . горизонтальной поляризацией излучения и неудовлетворительное согласованиее.

Цель изобретения — расширение функциональных возможностей путем приемопередачи сигналов с горизонтальной поляризацией в третьем частотном диапазоне и улучшение согласования.

45 фильтры и первый делитель мощности, причем каждый из двух вертикальных зондов подключен к соответствукщему входу первого делителя мощности через соответствующий паласовой фильтр, возбудитель второго частотно го диапазона выполнен в виде отрезка квадратного волновода, внутри которого установлены дополнительно один напротив другого два горизонтальных зонда, причем два вертикальных зонда расположены на расстоянии

3%, а два горизонтальных зонда h щ на расстоянии от плоскости сочленения отрезка квадратного волновода и согласующего волноводного перехода, где 92 - длина волны в волноводе второго частотного диапазона, 4>>

/ длина волны в волноводе третьего частотного диапазона, а в блок разделения частот введены третий и четвертый полосовые фильтры и второй делитель мощности, причем каждый из двух горизонтальных зондов подключен к соответствующему входу второго делителя мощности через соответствующий полосовой фильтр, при этом поляриза,тор расположен между возбудителем первого частотного диапазона и согласующим волноводным переходом, а возбудитель второго частотного диапазона — между согласующим волноводным переходом и рупором.

На фиг. 1 представлена структурная схема совмещенного облучателя; на фиг. 2 — структурная схема возбудителя второго частотного диапазона с блоком разделения частот.

Совмещенный облучатель содержит возбудитель 1 первого частотного диапазона, рупор 2, возбудитель второго частотного диапазона, состоящий из отрезка 3 квадратного волновода, внутри которого один напротив . другого установлены два вертикальных зонда 4 и два горизонтальных зонда 5, поляризатор б, согласующий волноводный переход 7, и блок разделения частот, в состав которого в1одят первый и второй полосовые фильтры 8, первый делитель мощности

9, третий и четвертый полосовые фильтры 10 и второй делитель мощности 11.

Совмещенный облучатель работает следующим образам.

1134979 настроенные на центральную частоту третьего частотного диапазона, первый делитель мощности 9 и второй делитель мощности 11. При выбранном расположении двух вертикальных зондов 4 и двух горизонтальных зондов

5 достигается оптимальное согласование облучателя во втором и третьем диапазонах частот.

10 В режиме приема сигналы первого частотного диапазона отражаются от первого и второго поносовых фильтров

8 и третьего и четвертого полосовых

Фильтров 10 и проходят практически без потерь в возбудитель 1 первого частотного диапазона. Развязка сигналов первого, второго и третьего. частотных диапазонов составляет не менее 30 дБ.

Совмещенный облучатель формирует осесимметричные ДН, максимумы которых совпадают во всех частотных диапазонах.

В первом частотном диапазоне с овмеще нный облуч атель излучает и принимает электромагнитные волны с круговой поляризацией. При этом поскольку размеры поперечного сечения отрезка прямоугольного волновода выполнены запредельными для волн второго и третьего частотных диапаэонов, то в отрезке 3 квадратного волновода возможно возникновение высших типов волн. Для их компенсации осуществляется симметричное возбуждение двух вертикальных 4 и двух горизонтальных зондов 5, которые расположены в плоскостях поляризации вертикальной и горизонтальной компонент электромагнитного излучения первого частотного диапазона.

С помощью двух вертикальных зондов 4 осуществляется возбуждение сиг-щ налов второго частотного диапазона с вертикальной поляризацией излучения, а с помощью двух горизонтальных

Ф зондов 5 — возбуждение сигналов третьего диапазона частот с горизон- 25 тальной поляризацией излучения. При этом размеры поперечного сечения отрезка 3 квадратного волновода выбраны из условия распространения основных TBIIos волн Н „и Н 1 BTopoFo 30 и третьего частотных диапазонов, развязка сигналов второго и третьего частотных диапазонов осуществляется с использованием блока разделения частот, в состав которого входят

35 первый и второй полосовые Фильтры 8, настроенные на центральную частоту второго частотного диапазона, третий и четвертый полосовые фильтры tOi

Расширение Функциональных возможностей совмещенного облучателя позволяет испольэовать его, например, в качестве совмещенного .облучателя зеркальной антенны первичной и вторичной РЛС. При этом благодаря воэможности приемопередачи сигналов с линейной горизонтальной поляризацией (вместо эллиптической в известном совмещенном облучателе) позволяет увеличить на 30 дальность действия

0 вторичной РЛС при постоянной мощности передатчика или уменьшить в 2 раза мощность передатчика при постоянной дальности действия вторичной РЛС.

1134979

Составитель Н,Орлова

Техред T.Nàòo÷êà

Корректор М. Демчик

Редактор С.Тимохина

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 10096/43 Тираж 63Я Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
