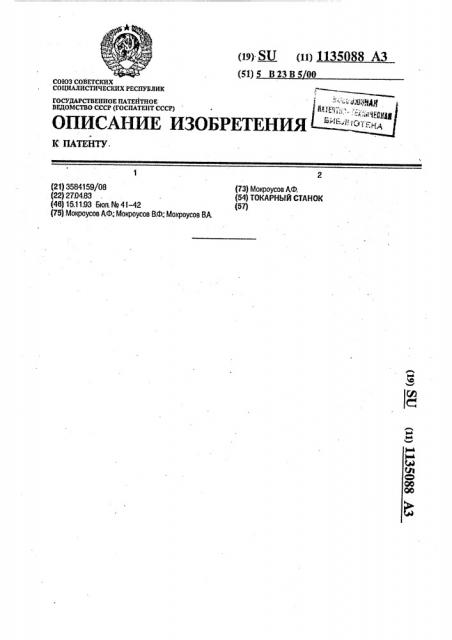

(В) SU (1Ц 1135088 АЗ (5Ц 5 В 23 В 5 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

2 (21) 3584159/08 (73) Мокроусов АФ. (22) 27.04.83 (54) ТОКАРНЫЙ СТАНОК (46) 151193 Беп Йа 41-42 (57) (75) Мокроусов АФ„Мокроусов 8.Ф„Мокроусов 8А

1135088

50

Изобретение относится к станкостроению.

Известен. токарный станок, содержащий установленные на станине шпиндельную бабку со шпинделем, оснащенным патроном, подающее устройство, а также каретку, оснащенную поперечными суппортами с черновым и чистовым резцами. . Недостатком известного станка является ограниченный диаметр обрабатываемого прутка и невысокая производительность.

Целью изобретения является расширение технологических возможностей путем увеличения диаметра обрабатываемого прутка при одновременном увеличении производительности.

Указанная цель достигается тем, что в токарном станке, содержащем установленную на станине шпиндельную бабку со шпинделем, оснащенным крепежным кулачковым патроном, подающее устройство с патроном, а также каретку, оснащенную поперечными суппортами с черновым и чистовым резцами, кулачки патрона подающего устройства размещены внутри патрона шпиндельной бабки, а поперечные суппорты снабжены подпружиненными люнетами, выполненными с возможностью перемещения.вместе с суппортами, при этом суппорт с чистовым резцом связан с приводом через введенную в станок пружину.

На фиг. 1 показан общий вид токарного станка; на фиг.2-видАна фиг, 1; нафиг.3 — вид Б на фиг. 1; на фиг,4-сечение В-B на фиг. 3; на фиг. 5 — сечение Г-Г на фиг. 3.

Станок содержит станину 1, на которой установлена шпиндельная бабка 2 со шпин. делем 3 и кулачковым патроном 4, каретка

5, а также револьверная головка 6, перемещаемая по кронштейну 7. Зажимной патрон

8 подающего устройства 9 перемещается внутри шпинделя 3 и патрона 4. Черновой и чистовой поперечные суппорты 10 и 11 перемещаются по направляющим каретки 5. У каждого суппорта размещены связанные пружиной 12 люнеты 13 и 14, выполненные

Формула изобретения

ТОКАРНЫЙ СТАНОК, содержащий установленные на станине шпиндельную бабку со шпинделем, оснащенным кулачковым патроном, подающее устройство с патроном, а также каретку, оснащенную поперечными суппортами с черновым и чистовым резцами, имеющими приводы подач, отличающийся тем, что, с целью расширения технологических возможнос возможностью перемещения вместе с суппортами, которые имеют привод в виде винта 15, имеющего участок левой и правой резьбы, соединенной соответственно с резьбой гайки t6, установленной посредством пружины 17 к корпусу суппорта 10, и резьбой суппорта 11, В суппортах закреплены черновой 18 и чистовой 19 резцы, а также упоры 20 и 21„причем последний выполнен

10 регулируемым.

На люнетах закреплены упоры 22, взаимодействующие с регулируемыми упорами

23 каретки 5

Станок работает следующим образом.

Заготовка зажимается в патронах 4 и 8.

Подающее устройство выполняет также роль механизма подачи при контурной обработке. Настраиваются пределы перемещения отрезных резцов 18 и 19 с помощью

20 подвижных упоров 23 и перемещающегося в осевом направлении упора 21. После обработки деталей резцами револьверной головки 6 включаются суппорты 10 и 11. При вращении винта 15, имеющего с одной сто25 роны левую., а с другой — правую резьбу по направляющей навстречу друг другу перемещаются суппорты 10 и 11 с отрезными резцами 18 и 19 и подвижными люнетами 13 и.14, Когда упоры 22, закрепленные на лю30 нетах доходят до упоров 23, люнеты останавливаются на небольшом расстоянии от заготовки, а отрезные резцы продолжают. свое движение навстречу друг другу. Для . исключения поломки резцов на конечной

35 стадии отрезки чистовой резец 18 отводится суппортом 11 посредством упоров 20 и 21, Применение предложенного токарного станка обеспечивает значительный эффект за счетувеличения в несколько раз проиэво40 дительности труда при изготовлении деталей из непрерывной заготовки большого диаметра и снижение в несколько раз отходов материалов при отрезке. (56) Ачеркан H.Ñ. Металлорежущие станки, т, 1, М;, Машиностроение, 1965, с. 296-303. стей, кулачки патрона подающего устройства выполнены с возможностью перемещения внутри патрона шпиндельной.бабки, а поперечные суппорты снабжены подпружиненными люнетами. выполненными с возможностью перемещения вместе с суппортами, при этом суппорт с чистовым резцом связан с приводом через введенную в станок пружину.

1135088

1135088

r-r
