1. Электромагнитный патрон по авт. св. № 770761, отличающийся тем, что, с целью повышения надежности крепления деталей и упрощения конструкции, в центральной опоре выполнены секторные пазы, пред назначенные для размещения участков базировочного пояска наружной опоры. 2. Электромагнитный патрон по авт. св. № 770761, отличающийся тем, что, с целью расщирения технологических возможностей, на торце концентратора выполнены концентричные проточки с чередованием полюсов для крепления составной сменной торцовой опоры. I/IJ 4 . СО сд сд со

СОЮЗ СОВЕТСКИХ и

РЕСПУБЛИК

4(5g В 23 Q 3/15, ОПИСАНИЕ ИЗОБРЕТЕНИ

К A5TOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 770761 (21) 3331194/25-08 (22) 10.08.81 (46) 23.01.85. Бюл. № 3 (72) Ф. А. Донченко (53) 621.9-229.323 (088.8) (56) 1. Авторское свидетельство СССР № 770761, кл. В 23 В 31/28, 1978. (54) ЭЛЕКТРОМАГНИТНЫЙ ПАТРОН (ЕГО ВАРИАНТЫ) . (57) 1. Электромагнитный патрон по авт. св. № 770761, отличающийся тем, что, с це„„Я(.1, 11 35590 А лью повышения надежности крепления деталей и упрощения конструкции, в центральной опоре выполнены секторные пазы, пред назначенные для размещения участков базировочного пояска наружной опоры.

2. Электромагнитный патрон по авт. св. № 770761, отличающийся тем, что, с целью расширения технологических возможностей, на торце концентратора выполнены концентричные проточки с чередованием полюсов для крепления составной сменной торцовой опоры.

1135590

40 резко уменьшается доля потока рассеивания в общем магнитном потоке при заданной намагничивающей силе и конструктивных параметрах электромагнитного патрона, что улучшает его тяговую характеристику.

Кроме того, уменьшается металлоемкость торцовой опоры, поскольку в обоих случаях одна из проточек концентратора находится на минимальном расстоянии от опорной поверхности закрепляемой детали.

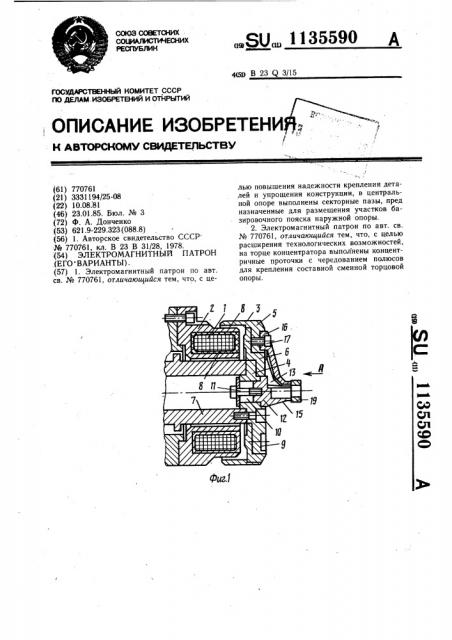

На фиг. 1 показан электромагнитный патрон, разрез со сменной торцовой опорой с секторными пазами; ка фиг. 2 — вид Л на фиг. 1; на фиг. 3 — крупногабаритный электромагнитный патрон, разрез с концентрическими проточками и сменной торцовой опорой; ка фиг. 4 — вид Б на фиг. 3.

Изобретение относится к станкостроению и может быть использовано при обработке деталей типа тел вращения (колец) на шлифовальных станках.

По основному авт. св. № 770761 известен электромагнитный патрон, содержащий сердечник с катушкой подмагничивания и концентратор, состоящий из двух полюсов: центрального и внешнего, торец которого снабжен проточкой (1) .

В проточке закреплена винтами сменная, в соответствии с наладкой, торцовая опора.

Проточка выполнена как с чередованием полюсов, так и в центре концентратора, а торцовая опора выполнена либо составной из двух, четырех или более частей (наружная опора), либо целиковой (центральная опора).

Для повышения тягового усилия патрона, что требуется, например, при «силовом шлифовании», обычно идут либо на повышение потребляемой мощности катушки под магничивания, что не всегда гарантирует успех из-за насыщения отдельных участков магнитопровода, либо увеличивают габариты и мощность патрона, что не всегда возможно из-за ограниченности места в зоне шлифования станка.

Целью изобретения является повышение надежности крепления деталей, упрощение конструкции и расширение технологических возможностей.

Зта цель достигается тем, что согласно первому варианту в электромагнитном патроне в центральной опоре выполнены секторные лазы, в которых размещены участки базировочного пояска наружной опоры.

Согласно второму варианту на торце концентратора выполнены концентричные проточки с чередованием полюсов для крепления составной сменной торцовой опоры.

При таком выполнении концентратора, торцовых опор и способа из закрепления

«0

Злектромагнитный патрон содержит катушку 1 постоянного тока, загерметизированную в полости сердечника 2, и концентратор 3, состоящий из двух магнитопроводящих полюсов; центрального 4 и внешнего

5, с радиальными и кольцевыми зазорами, разделенных заливкой немагнитным материалом 6, например бронзой. Концентратор

3 может быть закреплен на шпинделе 7 бабки изделия (фиг. 1 и 3) с воздушным зазором 8 относительно неподвижного сердечника 2, либо непосредственно на сердечнике 2, закрепленном на шпинделе бабки (не показано).

Концентратор 3 снабжен ка своем торце магнитопроводящей проточкой 9 (фиг. 1 — 3), представляющей собой кольцеобразный паз (выступ) или последовательный ряд пазов (выступов) с чередованием полюсов.

Другая магнитопроводящая проточка 10 выполнена в центральном полюсе 4 концентратора. В проточке 10 неподвижно закреплена, например, посредством винта 11, сменная центральная торцевая опора 12, выполненная в виде тела вращения с посадочным и базировочным пояском и снаб женная секторными пазами 13. в которых размещены с зазором 14 участки базировочного пояска 15 наружной торцовой опоры

16, закрепленной в магкитопроводящей проточке 9 винтами 17 ка вкешкем пол.оГ

Для варианта крупногабаритного электромагнитного патрона концентратор 3 снабжен дополкителькымк концентрическими проточками 9 с чередованием полюсов, в одной из которых закреплена вчктами 17 сменкая торцовая огора 6, состоящая из нескольких одинаковых частей, разделенных пазами 18. Зти пазы могут быть как постоянной, так и переменной ширины, причем ширина паза в области посадочного пояска больше ширины паза в области базировочного пояска 15.

Базировочному пояску придана высокая твердость и износостойкость, например, цементацией, закалкой, либо снабжением износостойкими вставками (алмгзами, -гвердым сплавом), либо напылением износостойких покрытий.

При работе электромагнитного патрона магнитный поток проходит через сменную торцовую опору по кратчайшему пути, меньшему, чем в известном патроне, замыкаясь через закрепляему:о деталь 19 на сердечнике (фиг. 1 и 3).

Предлагаемый электромагнитный патрон (его варианты) позволяют повысить надежность закрепления изделий, снизить металлоемкость конструкций патронов и сменных торцовых опор и удешевить их изготовление.
