Рукав высокого давления

Рукав высокого давления

Иллюстрации

Показать все

Реферат



РУКАВ ВЫСОКОГО ДАВЛЕНИЯ , содержащий расположенные одна в другой обжатые своими концами на ниппелях гибкие трубы, полость между которыми заполнена газом, отличающийся тем, что, с целью повышения долговечности рукава, он снабжен полой эластичной оболочкой, заполненной газом под избыточным давлением , размещенной между гибкими трубами, а также клапаном для выравнивания давления , установленным в одном из ниппелей.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„QU„„1135958

4m F 16 1 11/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (54) (57) РУКАВ ВЫСОКОГО ДАВЛЕНИЯ, содержащий расположенные одна в другой обжатые своими концами на ниппелях гибкие трубы, полость между которыми заполнена газом, отличающийся тем, что, с целью повышения долговечности рукава, он снабжен полой эластичной оболочкой, заполненной газом под избыточным давлением, размещенной между гибкими трубами, а также клапаном для выравнивания давления, установленным в одном из ниппелей. (2! ) 3590499/29-08 (22) 13.05.83 (46) 23.01.85. Бюл. № 3 (72) О. П. Лапотко, М. И. Мамонов, А. М. Артамонов, С. H. Котиков и Э. В. Иванчик (71) Белорусский ордена Трудового Крас ного Знамени политехнический институт (53) 621.643 (088.8) (56) 1. Авторское свидетельство СССР № 737691, кл. F 16 1 11/04, 03.04.78.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Б 13

1135958

Составитель В. Краснопольский

Редактор Н. Пушненкова Техред И. Верес Корректор О. Билак

Заказ 0223/27 Тираж 898 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и предназначено для использования в гидравлических системах при транспортировании по трубам рабочей жидкости с высокой пульсацией давления.

Известен рукав высокого давления, содержащий расположенные одна в другой обжатые своими концами на ниппелях гибкие трубы, полость между которыми заполнена газом (1).

Цель изобретения — повышение долго10 вечности рукава за счет возможности регулирования величины перепада давления рабочей жидкости между полостью внутренней гибкой трубы и межтрубной полостью. 15

Поставленная цель достигается тем, что рукав высокого давления снабжен полой эластичной оболочкой, заполненной газом под избыточным давлением, размещенной между гибкими трубами, а также клапаном для выравнивания давления, установленным в одном из ниппелей.

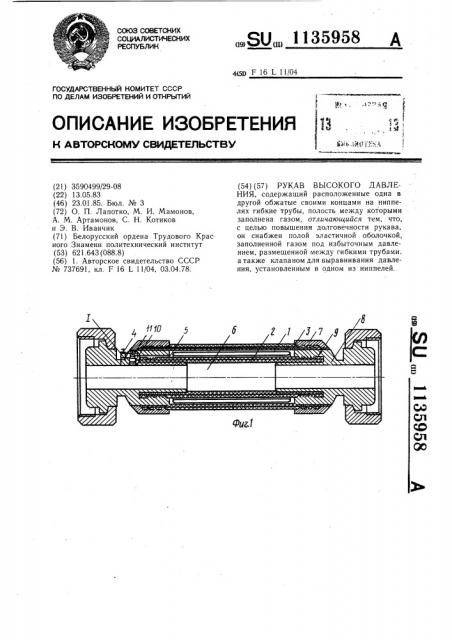

На фиг. 1 изображено предлагаемое устройство, разрез; на фиг. 2 — узел 1 на фиг. 1.

Рукав высокого давления состоит из по- 25 лой эластичной оболочки 1, заполненной газом под избыточным давлением, размещенной между внутренней 2 и наружной 3 гибкими трубками гидравлического крана 4, соединяющего межтрубную полость 5 с полостью 6 внутренней гибкой трубы 2, муфты 7, обжимающей наружную гибкую трубу

3 на ниппеле 8, в продольном кольцевом пазу 9 которого защемлена внутренняя гибкая труба 2, кроме того, в ниппеле 8 имеется отверстие 10, соединяющее межтрубную полость 5 с полостью 6 внутренней гибкой трубы 2 через находящийся в нем клапан 11 для выравнивания давления.

Устройство работает следующим образом.

При подаче рабочей жидкости под мак- 40 симально возможным давлением во внутI реннюю гибкую трубу 2, она через клапан

11, встроенный в ниппель 8, поступает в межтрубную полость 5, создавая в ней такое же максимально-возможное давление, как и в полости 6 внутренней гибкой. трубы 2. При этом такое же давление создается и в полой эластичной оболочке 1, которая в межтрубной полости 5 окружена со всех сторон рабочей жидкостью. Когда максимально возможное давление в межтрубной полости

5 равно такому же давлению в полости 6 внутренней гибкой трубы 2, то последняя находится в равновесном состоянии. Если давление в полости 6 внутренней гибкой трубы 2 станет меньше давления в межтрубной полости 5, то внутренняя гибкая труба

2 уменьшит свой наружный диаметр за счет обжатия ее давлением рабочей жидкости, равным величине перепада последнего между оговоренными полостями 5 и 6.

При этом диаметр внутренней гибкой трубы

2 остается без изменений за счет выбора определенной величины перепада давления между полостью 6 последней и межтрубной полостью 5, поддерживаемого клапаном

ll. Если перепад давления между полостями 5 и 6 превысит величину настройки клапана 11, то последний срабатывает и часть рабочей жидкости переходит во внутреннюю гибкую трубу 2.

Стравливание рабочей жидкости через клапан 11 в полость 6 внутренней гибкой трубы 2 происходит только при переходе гидравлического исполнительного устройства с одного режима работы на другой. На каждом из режимов наружная гибкая труба 3 нагружена только статически, так как давление в межтрубной полости одинаково за счет наличия в последней полой эластичной оболочки 1, заполненной газом под избыточным давлением. Внутренняя гибкая труба 2 на каждом из режимов работы нагружена только на величину перепада давления между полостями 5 и 6.
