Реферат



УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕЛЕНИЯ ТЕМПЕРАТУРНОЙ ТОЧНОСТИ РАБОТЫ ПЕЧЕЙ по авт. св. № 1051390, отличающееся тем, что, с целью упрощения конструкции устройства, его внутренняя поверхность футерована частично, в местах расположения термопар, причем размер футерованной области вокруг каждой точки установки спая термопары определяется из соотношения R где R - расстояние от места расположения спая термопары до границы футерованного участка поверхности; 8 Л -толщина стального листа; -коэффициент теплопроводности стального листа; - суммарный коэффициент тепло отдачи конвекцией и излучением от поверхностимодельной садки к рабочему пространству печи в рабочем диапазоне температур. (Л 00 05 о со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4 G 0l К 1500

ОПИСАНИЕ ИЗОБРЕТЕНИ

R з 4 я.8

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1051390 (21) 3595228/24-10 (22) 18.05.83 (46) 23.01.85. Бюл.№ 3 (72) В. Л. Лифшиц (71) Ленинградское отделение Всесоюзноного научно-исследовательского и проектного института «Теплопроект» (53) 536.532 (088.8) (56) l. Авторское свидетельство СССР № 1051390, кл. G 01 К 15/00, 31.07.81. (54) (57) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕЛЕНИЯ ТЕМПЕРАТУРНОЙ ТОЧНОСТИ

РАБОТЫ ПЕЧЕЙ по авт. св. ¹ 1051390, отличающееся тем, что, с целью упрощения конструкции устройства, его внутренняя поверхность футерована частично, в местах расположения термопар, причем раз„SU„„1136037 A мер футерованной области вокруг каждой точки установки спая термопары определяется из соотношения где R — расстояние от места расположения спая термопары до границы футерованного участка поверхности; толщина стального листа;

Я вЂ” коэффициент теплопроводности стального листа;

А — суммарный коэффициент теплоотдачи конвекцией и излучением от поверхности. модельной садки к рабочему. пространству печи в рабочем диапазоне температур. to

1136037

lO

100

"-0,12 (м ) Изобретение относится к термометрии, а именно к устройствам для испытания камерных термических печей с целью определения температурной точности их работы, По основному авт. св. № 1051390 известно устройство для определения, температурной точности работы печей, содержащее модельную садку, выло.гненную в виде малоинерционной стальной конструкции с термопарами, внутренняя поверхность которой футерована волокнисто-огнеупорным м атери алом.

В устройстве достигается повышенная точность измерения за счет исключения влияния переизлучения теплового потока со стенок конструкции (lj.

Недостаток известного устройства заключается в том, что для достижения повышенной точности в нем футерована вся внутренняя поверхность конструкции, что требует значительного расхода футеровочного материала.

Цель изобретения — упрощение конструкции за счет сокращения расходования футеровочного материала.

Поставленная цель достигается тем, что в устройстве для определения температурной точности работы печей, его внутренняя поверхность футерована частично, в местах расположения термопар, причем размер футерованной области вокруг каждой точки установки спая термопары определяется

Из СООТНОlllЕHИЯ где В. расстояние от места расположения сная термопары до границы футерованного участка поверхно сти;

Š— толщина стального листа;

Я вЂ” коэф фициент теплопроводности стального листа; с — суммарный коэффициент теплоотдачи конвекцией и излучением от поверхности модельной садки к рабочему производству печи в рабочем диапазоне температур.

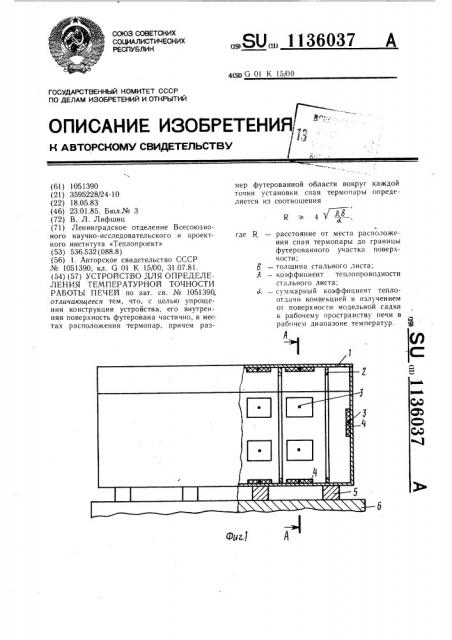

На фиг. 1 показано устройство для определения температурной точности работы печей, общий вид; на фиг. 2 — модельная садка, поперечный разрез.

Модельная садка состоит из корпуса 1, выполненного из стальных листов и снабженного ребрами жесткости 2. На поверхности корпуса установлены термопары 3. В местах установки термопар корпус 1 футерован изнутри волокнистым огнеупорным материалом 4, размер которого определяется по приведенной формуле, полученной экспериментально. Модельная садка усзо

S0

55 тановлена на подставках 5 и. размещена на подине 6. Габаритные размеры модельной садки совпадают с габаритными размерами максимальных садок, обрабатываемых в печи.

Устройство работает следующим образом

После нагрева садки в печи и изотермической выдержки на поверхности садки устанавливается распределение температуры, регистрируемое термопарами.

Работа устройства рассматривается на примере испытания камерной термической печи, предназначенной для обработки садок с размерами 4х10х2 м в диапазоне температур 500 †9 С. Корпус модельной садки выполнен из листа нержавеющей стали толщиной Е = 4х10 м, с коэффициенутом теплопроводности Я = 25 Вт/(м.К.)

Число установленных термопар N = 24.

Размер футерованного участка по полученной экспериментально формуле равен

Для футеровки используются плиты

МКР — 200 (температура применения до

1150 C) . Стандартный размер плиты 600х х1500х40 мм, одной такой плиты достаточно для футеровки поверхности у 12 термопар (размер футеровки для одной термопары 300х250 мм). Общий расход футеровочного материала 2 плиты, суммарной площадью 1,8 м общая площадь внутренней поверхности модельной садки в рассматриваемом примере около 130 м .

Фактические размеры и конфигурация футерованных участков в каждом конкретном случае определяется на основании неравенства К> 4 —., и, исходя из взаимного расположения термопар и размеров плит футеровочного материала.

Например, если какие-либо из спаев термопар расположены на поверхности модельной садки н.- расстоянии менее указанного размера, то по конструктивным соображениям целесообразно футеровку участка внут ренней поверхности садки для этих термопар выполнить одним куском плит футеровочного материала. В связи с этим указать длн величины R какую-либо Определенную верхнюю границу не представляется целесообразным.

Использование изобретения позволит значительно снизить стОимОсть и. трудсемкость изготовления устройства для определения температурной точности работы гечей за счет зкономии футеровочного материала.

1136037

A-А

Фиг.2
