Реферат



Кл асс 42о, 9

СССР

605<?<, 1 z

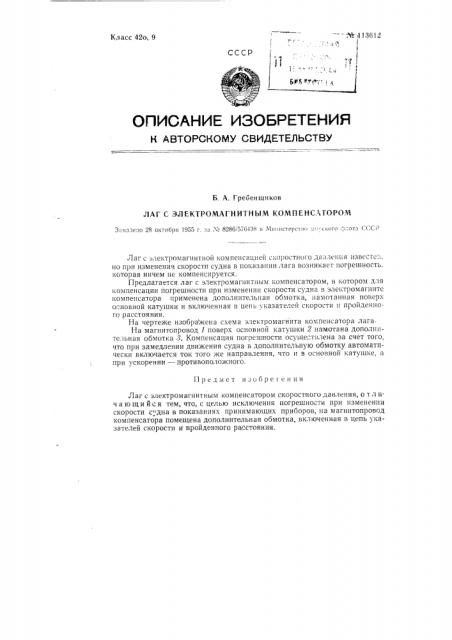

ОПИСАНИЕ ИЗОБРКТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. А. Гребенщиков

ДАГ С ЭЛЕКТРОМАГНИТНЫМ КОМПЕНСАТОРОМ

Зяяз1еяо 28 октября 1955 г. яя М 8286 575438 я Министерство;с. ;,.от» (.г.СР

Лаг с электромагнитной компенсацией скоростного давлю шгя нзвесте:-;, но при измененич скорости судна в показании лага возникает погрешность, которая ничем не компенсируется.

Предлагается лаг с электромагнитным компенсатором, в котором для компенсации погрешности при изменении скорости судна в электромагните компецсатора применена дополнительная обмотка, намотанная поверх

o"HîBíoé катушки и включенная в цепь указателей скорости и пройденного р асстоя н ия.

На чертеже изображена схема электромагнита компенсатора лага.

На магнитопровод 1 поверх основной катушки 2 намотана дополнительная обмотка 3. Компенсация погрешности осуще,=твлена за счет того, что при замедлении движения судна в дополнительную обмотку автоматически включается ток того же направления, что и в основной катушке, и при ускорении — противоположного.

Предмет изобретения

Лаг с электромагнитным компенсатором скоростного давления, о т л ич а ющи йся тем, что, с целью исключения погрешности при изменении скорости с"дна в показаниях принимающих приборов, на магннтопровод компенсатора помещена дополнительная обмотка, включенная в цепь указателей скорости и пройденного расстояния.
