Регенератор биполярных импульсов

Регенератор биполярных импульсов

Иллюстрации

Показать все

Реферат



РЕГЕНЕРАТОР БИПОЛЯРНЫХ ИМПУЛЬСОВ , содержащий предварительный усилитель, первый и второй выходал которого подключены к соответствующим входам блока вьщеления хронирующего сигнала и к сигнальным входам соответственно первого и второго решающих блоков, стробирующие входы которых соединены с выходом блока вьщеления хронирующего сигнала и со стробирукящ ми входами первого и второго выходных формирующих блоков, сигнальные входы которых подключены к .выходам соответственно первого и второго решающих блоков, источник положительного порогового напряжения, источник отрицательного порогового напряжения, при этом выходы первого и второго выходных формирующих блоков подключены к соответствуюищм входам выходного трансформатора, отличающийся тем, что, с целью повышения помехоустойчивости, в него введены два переключателя и RS-триггер, выходы которого подключены к управлякнцим входам соответственно первого и второго переключателей , выходы которых подключены к опорным входам соответственно первого и второго решающих блоков, выходы которых соединены соответственно с 5- и R -входами RS-триггера, причем первый и второй выводы источника положительного порогового напряжения подключены к соответствующим входам первого переключателя, а первый и второй выводы источника отрицательного порогового напряжения :о соединены с соответствующими входами второго переключателя. :о to го

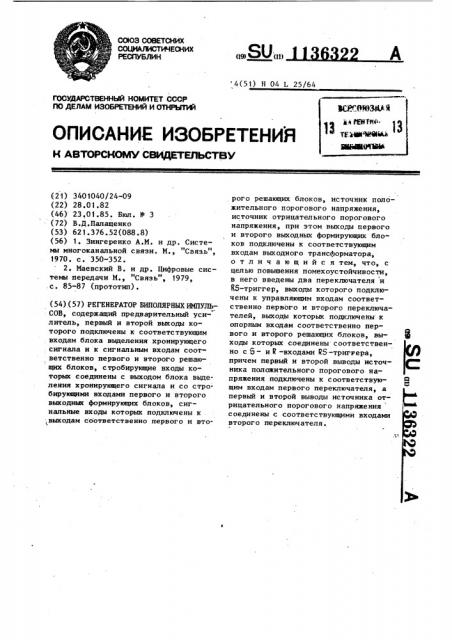

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (!1) 4(51) H 04 L 25/64

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3401040/24-09 (22) 28.01.82 (46) 23.01.85. Бюл. В 3 (72) В.Д.Палащенко (53) 62 1.376.52(088.8) (56) 1. Зингеренко А.М. и др. Системы многоканальной связи. М., "Связь", 1970. с. 350-352.

2. Маевский В. и др. Цифровые системы передачи М., "Связь", 1979, .с. 85-87 (прототип). (54)(57) РЕГЕНЕРАТОР БИПОЛЯРНЫХИМПУЛЬСОВ, содержащий предварительный усилитель, первый и второй выходы которого подключены к соответствующим входам блока выделения хронирующего . сигнала и к сигнальным входам соответственно первого и второго решающих блоков, стробирующие входы которых соединены с выходом блока вьщеления хронирующего сигнала и со стробирующнми входами первого и второго выходными формирующих блоков, сигнальные входы которых подключены к . выходам соответственно первого и второго решающих блоков, источник положительного порогового напряжения, источник отрицательного порогового напряжения, при этом выходы первого и второго выходных формирующих блоков подключены к соответствующим входам выходного трансформатора, отличающийся тем, что, с целью повышения помехоустойчивости, в него введены два переключателя и

Ы-триггер, выходы которого подключены к управляющим входам соответственно первого и второго переключателей, выходы которых подключены к опорным входам соответственно первого и второго решающих блоков, выходы которых соединены соответственно с 5 — - и к -входами Рб-триггера, причем первый и второй выводы источника положительного порогового напряжения подключены к соответствующим входам первого переключателя, а первый и второй выводы источника отрицательного порогового напряжения соединены с соответствующими входами второго переключателя.

1 11363

Изобретение относится к технике связи и может быть использовано при передаче и приеме биполярных сигналов.

Известен регенератор цифрового сиг-5 нала, содержащий последовательно соеиненные корректирующий усилитеуь, ыходной каскад усилителя, решающивблоки и выходной каскад, при этом выходы выходного каскада усилителя под- 1р ключены через последовательно соединенные детектор, фильтр, фазовращатель и формирователь стробирующих импульсов к стробирующим входам решающих блоков (1) .

Недостатком этого регенератора является невысокая помехоустойчивость при появлении в линейном сигнале импульсных помех.

Наиболее близким техническим реше- 2б нием к предлагаемому является регенератор биполярных импульсов, содержащий предварительный усилитель, первый и второй выходы которого подключены к соответствующим входам блока 25 выделения хронирующего сигнала и к сигнальным входам соответственно nepsoro и второго решающих блоков, стробирующие входы которых соединены с выходом блока вьделения хронирующе.ЗО го сигнала и со стробирующими входами первого и второго выходных формирующих блоков, сигнальные входы котоРых подключены к выходам соответствен-:. но первого и второго решающих блоков, 35 источник положительного порогового напряжения, источник отрицательног о порогового напряжения, при этом выходы первого и второго выходных формирую- щих блоков подключены к соответствующим входам выходного трансформатора (2g .

Однако известный регенератор имеет низкую помехоустойчивость из-за появления ложных импульсов при флюктуа 45 ционных помехах.

Цель изобретения — повышение помехоустойчивостии.

Поставленная цель достигается тем, что в регенератор биполярных импуль- 5О сов, содержащий предварительный усилитель, первый и второй выходы которого подключены к соответствующим входам блока выделения хронирующего сигнала и к сигнальным входам соответственно первого и второго решающих блоков, стробирующие входы которых соединены с выходом блока вы22 деления хронирующего сигнала и со стробирующими входами первого и второго выходных формирующих блоков, сигнальные входы которых подключены к выходам соответственно первого и второго решающих блоков, источник положительного порогового напряжения, источник отрицательного порогового напряжения, при этом выходы первого и второго выходных формирующих блоков подключены к соответствующим входам выходного трансформатора, введены два переключателя и RS -триг т ер, выходы которого подключены куправляющим входам соответственно первого и второго переключателей, выходы которых подключены к опорным входам соответственно первого и второго решающих блоков, выходы которых соединены соответственно с 5 — и R входами36-триггера, причем первый и второй выводы источника положительного порогового напряжения подключены к соответствующим входам первого переключателя, а первый и второй выводы источника отрицательного порогового напряжения соединены с соответствующими входами второго переключателя.

На фиг. 1 изображена структурная электрическая схема предлагаемого регенератора на фиг. 2 - временные д наг раммы.

Регенератор биполярных импульсов содержит предварительный усилитель

1, блок 2 вьделения хронирующего сигнала, первый и второй решающие блоки 3 и 4, первый и второй выходные формирующие блоки 5 и 6, выходной трансформатор 7, 05 -триггер 8, первый и второй переключатели 9 и

10, источник 11 положительного порогового напряжения, источник 12 отрицательного порогового напряжения.

Регенератор биполярных импульсов ( аботает следующим образом.

Биполярные импульсы поступают на вход предварительного усилителя 1 (фиг. 2o). Предварительный усилитель l осуществляет компенсацию затухания импульсов в линии связи (фиг. 2о).

Усиленные по амплитуде положительные и отрицательные импульсы поступают на вход блока 2 вьделения хронирующего сигнала и на входы решающих блоков 3 и 4. Блок 2 выделения хронирующего сигнала формирует импульсы

3 1136 (фиг. 2о) необходимые для стробирования решающих блоков 3 и 4 и выход-Hb формирующих блоков 5 и 6. В момент э решения, определяемые стробирующими импульсами, напряжение выхода предварительного усилителя 1 сравнивается с напряжением порога в решающих блоках 3 и 4 и в результате сравнения вырабатывается сигнал, соответствующий сигналу на входе регенера- 1О тора. При появлении на входе регенератора положительного импульса решающий блок 3 вырабатывает положительный импульс, который перебрасывает

35-триггер 8 в состояние Я 1. Одно- 15 временно положительный импульс с выхода решающего блока 3 через выходной формирующий блок 5 поступает в выходной трансформатор 7.

Высокий логический уровень с пряoro выхода RG-триггера 8 переключапереключатель 9 на подачу в решм щий блок 3 высокого уровня напряжения + В (фиг. 35. Таким образом, происходит снижение чувствительности решающего блока 3 к флуктуациям напряжения íà его входе.

Низкий логический уровень с инверсного выхода RS-триггера 8 переключает переключатель 10 на подачу в решающий блок 4 уровня напряжения

30 минус A.(ôèã. 2 ). Таким образом обеспечиваются нормальные условия приема отрицательных импульсов.

При появлении отрицательного импульса на входе регеиератора решающий. блок 4 вырабагывает положительный импульс, который возвращает RS-триггер 8 в состояние Q = =О. При этом переключатель 10 переключает значение порога решающего блока 4 с вели- чины минус. 4 до величины минус 6, понижая чувствительность решающего блока 4 к флуктуациям напряжения на входе регенератора. В то же время происходит переключение значения

322 4 порога в решающем блоке 3 с величины +В до величины +А и условия приема положительных импульсов становятся нормальными.

Переключение значений порогов в решающих блоках 3 и 4 с низкого уров ня на высокий и наоборот в зависимости от ожидаемого знака сигнала на входе повышает помехоустойчивость регенератора за счет снижения чувствительности соответствующих решающих блоков 3 и 4 в соответственные моменты времени .

Выходные формирующие блоки 5 и 6 формируют импульсы (фиг. 2е и 2а)

:,по длительности и амплитуде. Выходной (,трансформатор 7 согласует выходные формирующие блоки 5 и 6 с кабельной линией связи (фиг. 2)) .

Предлагаемый регенератор обладает повышенной помехоустойчивостью при действии флуктуационных помех в ликии связи.

Степень повышения помехоустойчивости его в сравнении с прототипом определяется разностью напряжений

6 и Й и зависит от соотношения между ошибками типа "вставка" и ошибками твша "пропуск". При равенстве числа "вставок" числу . "пропусков" коэффициент ошибок можно снизить в предлагаемом устройстве по сравкению с известным на 20 30Х, а при существенном преобладании числа

"вставок" над числом "пропусков" коэффициент ошибок мошно снизить на порядок и более.

Применекие предлагаемого регенератора в системах связи позволит по+

ысить качество передачи информацишэа счет скнжекия общего числа ошибок типа "вставка", а также увеличить длину межрегенерационного участка без изменения качества предлагаемой информации.
