Реферат



КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ПОДКЛЮЧЕНИЯ ИНТЕГРАЛЬНЫХ СХЕМ, содержащее электроизоляциогшый корпус, в котором жестко установлены упругие .контакты5 взаимодействующие с выводами интегральной схемы, электроизоляционную крышку, установленную на корпусе с возможностью возвратно-по-, ступательного перемещения вдоль оси устройства, и элементы фиксации крьшки относительно корпуса, о т л ичающееся тем, что, с целью повьпяения надежности, оно снабжено дополнительным фиксатором, на внутренней поверхности крышки, предназначенной для установки интегральной схемы, выполнены пазы, в которых расположены вьшоды схеьаг, при этом дополнительный фиксатор взаимодействует с интегральной схемой. 5 СО 9д СО со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧ НИИК

РЕСПУБЛИК

as) S

4(5 I) Н 05 К 7/12

3("t::

ОПИСАНИ = ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГООуДАРСТВЕННИЙ НОМИТЕТ ОООР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И (ЛНРЬГГИЙ (21) 3531468/24-07 (22) 31. 12. 82 (46) 23.01.85. Бюл. Р 3 (72) А.В. Грушковик и Ю.Е, Гаданов (53) 621,316(088 .8) (56) 1. Авторское сви детельство СССР

У 662029, кл. H 05 К i/12,. 1972, 2. Авторское свидетль: тво СССР

Ф .463245„ кл. Н 05 К 7/12, 1972. (54)(57) КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ

ПОДКЛЮЧЕНИЯ ИНТЕГРАЛЬНО СХЕМ, .содержащее электроизоляционный корпус, в котором жестко установлены упругие .контакты, взаимодействующие с выводами интегральной схемы, электроизоляционную крышку, установленную на . корпусе с возможностью возвратно-по-, ступательного перемещения вдоль оси устройства, и элементы фиксации крышки относительно корпуса, о т л ич а ю щ е е с я тем, что, с целью повышения надежности. оно снабжено дополнительным фиксатором, на внутренней поверхности крышки, предназначенной для установки интегральной схемы, выполнены пазы, в которых расположены выводы схемы, при этом дополнительный фиксатор взаимодействует с интегральной схемой.

1 11363

Изобретение относится к электротехнике и может быть использовано в контактных устройствах для подключения интегральных схем в микрокорпусах с планарными выводами в контрольно-проверочной и испытательной аппаратуре.

Известно контактное устройство, состоящее из электроизоляционного корпуса, в котором установлены кон- !О такты, крышки и элементы, фиксирующие крьппку относительно корпуса Ц .

Недостатком этого устройства является то, что установка выводов интегральной схемы на контакты контакт- !5 ного устройства с последующим прижатием выводов к контактам ребрами крьппки приводят к скручиванию плоских выводов.

Наиболее близким по технической сущности к предлагаемому является контактное устройств для подключения интегральных схем, содержащее электроиэоляционный корпус e zoTopoM 25 жестко установлены упругие контакты, взаимодействующие с выводами интегральной схемы, электроиэоляционкую крьнпку, установленную на корпусе с возможностью ВозвратнОпоступательнОЗО го перемещения вдоль оси устройства, и элементы фиксации крьппки относительно корпуса (2 .

Недостатком известного устройства является то, что выводы интеграль35 иой схемы нри установке в контактное ,устройство подвергаются скручиванию.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем, что контактное устройство, содержащее злектроизоляционный корпус, в котором жестко установлены упругие контакты, взаимодействующие с выводами интегральной схемы, электроизоля45 ционную крышку, установленную на корпусе с возможностью возвратнопоступательного перемещения вдоль оси устройства, и элементы фиксации крышки относительно корпуса, снабже- 5О но дополнительным фиксатором, на внутренней поверхности крьппки, предназначенной для установки интегральной схемы, выполнены пазы, в которых .расположены выводы схемы, при этом дополнительный фиксатор взаимодействует с указанной интегральной схемой.

3! 2

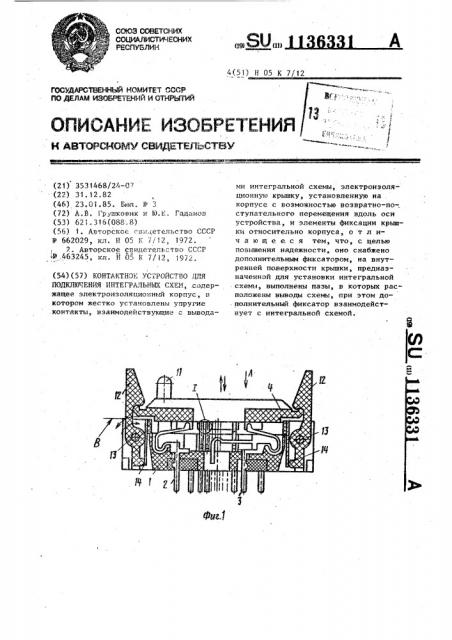

На. фиг.1 йоказано контактное уст

pQBcTBo общин BHp, HB фиг.2 — BHp

А на фиг.1; на фиг.3 — крышка контактного устройства; на фиг.4 — узел ! на фиг.1 (выносной элемент).

Контактное устройство для подключения интегральных схем состоит из несущего электроизоляционного корпуса 1, во внутренней части которого с четырех сторон в пазах размешены кон такты 2 и 3 и съемной электроизоля- циокной крышки 4, которая предназначена для установки в нее интегральной схемы (ИС) 5 и имеет на ьнутренней поверхности выступы 6, образующие кокусные пазы 7 для размещения в них выводов 8 интегральной схемы, а также упругий фиксатор 9, фиксирующий интегральную схему в крышке и имеющий возможность осуществлять секторный поворот вокруг оси 10 °

Крьппка может совершать прямолиней» ное перемещение по направляющим 11 до упора с контактами 2 и 3.

Крьппка удерживается от обратного перемещения под воздействием †.ружинящего усилия контактов двумя симметрично расположенными защелками

12, имеющими возможность совершать . секторное движение вокруг осей 13.

В исходное положение защелки устанавливаются плоскими пружинами !4, Принцип работы контактного устройства заключается в следуюшем. (Б исходном положении крышка 4 контактного устройства снята и повернута пазами 7 к устанавливаемой ИС.

Для установки проверяемой ИС в крьппку необходимо фиксатор 9 отвести в крайнее положение, установив его па,раллельно продольной стороне крышки, вложить выводы ИС в пазы крьпнки, ширина которых у основания соответствует ширине выводов ИС, повернуть обратно фиксатор 9 до упора. Под действием пружинящего усилия фиксатора выводи 8 интегральной схемы плотно прижмутся в пазах к опорной плоскости

5. Далее необходимо развернутЬ в руках крышку так, чтобы корпус ИС бып обращен к контактам контактного устройства, совместить установочные отверстия крьппки 4 с направляющими 11. корпуса 1 и путем нажатия на крышку установить ее в рабочее положение до полной фиксации защелками 12, при

3 1 зтом контакты 2 и 3 контактного устройства, направляясь поверхностями конусных пазов 7 крышки, плотно, с оптимально необходимым контактным давлением прижмутся к выводам 8 интегральной схемы, расположенным на опорной плоскости Ь, в результате чего ось силы Р и ось реакции совместятся.

136331 4

Контактное устройство для проверок и испытаний ИС позволит увеличить выход годных ИС за счет уменьшения брака по внешнему виду, исключения скручивания Выводов ИС и как след ствия, возникновения микротрещин в корпусе ИС, а также увеличить надежность соединения и износоустойчивость контактов.
