Электрогидравлическая установка для скважинного разрушения горных пород

Электрогидравлическая установка для скважинного разрушения горных пород

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦЮЛИСТИЧЕСНИХ

РЕСПУБЛИН

0Ю (11) щ 5 E 21 С 3П18

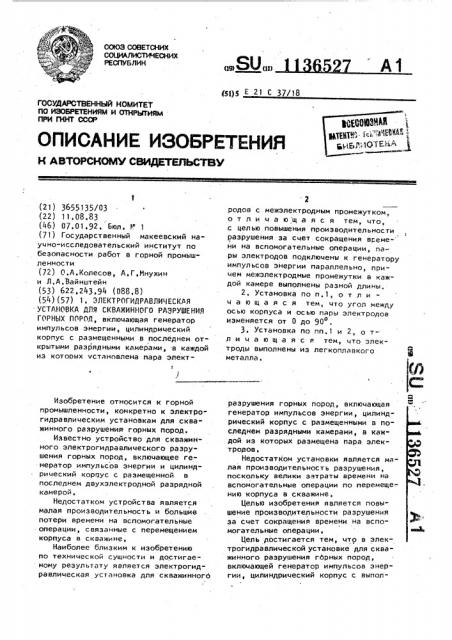

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 3655135/03 (22) 11.08.83 (46) 07.01.92. Бюл. ". 1 (71) Государственный макеевский научно-исследовательский институт по безопасности работ в горной промышленности (72) O.А.Колесов, А.Г.Мнухин и Л,А,Вайнштейн (53) 622.243.94 (088.8) (54)(57) 1, ЭЛЕКТРОГИЛРАВЛИЧЕСКАЯ

УСТАНОВКА ДЛЯ СКВАЖИННОГО РАЗРУШЕНИЯ

ГОРНЫХ ПОРОД, включающая генератор импульсов энергии, цилиндрический корпус с размещенными в последнем открытыми разрядными камерами, в каждой из KQToDblx чстановлена пара электt .) Изобретение относится к горной промышленности, конкретно к электрогидравлическим установкам для скважинного разрушения горных пород.

Известно устройство для скважинного электрогидравлического разрушения горных пород, включающее генератор импульсов энергии и цилиндрический корпус с размещенной в последнем двухэлектродной разрядной камерой.

Недостатком устройства является малая производительность и большйе потери времени на вспомогательные операции, связанные с перемещением корпуса в скважине.

Наиболее близким к изобретению по технической сущности и достигаемому результату является электрогидравлическая установка для скважинного родов с межэлектродным промежутком, отличающаяся тем, что, .с целью повышения производительности разрушения за счет сокращения всеме- ни на вспомогательные операции, пары электродов подключены к генератору импульсов энергии параллельно, причем межэлектродные промежутки в каждой камере выполнены разной длины, 2. Установка по п,1, о т л и ч а ю щ а я с я тем, что угол между осью корпуса и осью пары электродов изменяется от 0 до 90

3. Установка по пп.1 и 2, о тл и ч а ю щ а я с я тем, что электроды выполнены из легкоплавкого металла ° разрушения горных пород, включающая генератор импульсов энергии, цилиндрический корпус с размещенными в последнем разрядными камерами, в каждой из которых размещена пара электродов.

Недостатком установки является малая производительность разрушения, поскольку велики затраты времени на вспомогательные операции по перемещению корпуса в скважине, Целью изобретения является повышение производительности разрушения за счет сокращения времени на вспомогательные операции, Цель достигается тем, что в электрогидравлической установке для скважинного разрушения гдрных пород, включающей генератор импульсов энергии, цилиндрический корпус с выпол1136527 ненными в последнем разрядными камерами, в каждой из которых размещена пара электродов, последние подключены к генератору импульсов энер5 гии параллельно, причем межэлектродные промежутки в каждой камере выполнены разной длины, причем угол между . осью корпуса и осью каждой пары электродов изменяется от 0 до 90, а 10 . электроды выполнены из легкоплавко го металла, На фиг.1 изображена установка в разрезе, на фиг,2 — сечение А-А на

Фиг.1; на фиг,3 - сечение Б-Б на .1.5 фиг. 1; на фиг. 4 и 5 - варианты выполнения установки, разрез, на фиг.6пример выполнения электродов, Установка состоит из генератора импульсов энергии 1, коТорый под- 20 ключен через шины 2 к электродам 3, размещенным в упругом изолирующем корпусе 4 с различными зазорами 5, .6 в каждой разрялной камере 6.

Электроды 3 выполнены в виде резь- 25 бовых шпилек, изолированных диэлект- . рической пробкой 7 и уплотнением 8.

Установка работает следующим образом. .В пробуренный шпур вставляют кор- 30 пус 4 установки с кабелем подачи энергии от генератора, шпур герметиэируют и нагнетают в него электропроводящую жидкость. После этого через .кабель подачи энергии и токо" 35 проводы 2 через электроды 3 осуществляют разряд.

Первый электрический разряд происходит между легкоплавкими электро1 дами 3 той пары, в которой расстояние.между ними наименьшее. Электроды

3 сгорают, выделенная энергия передаФ ется жидкости, в которой электроды расположены, затем из камер бдавление передается жидкости, находящейся в шпуре, которая и воздействует на горный массив, образуя трещины, разрушая его или отбивая блок, что зависит от крепости пород и поставленной задачи, При повторной подаче энергии на исполнительный инструмент получают разряд между электродами 3 той пары, в которой расстояние межлу ними наименьшее по сравнению с расстоянием в других парах.

Подачу энергии на электроды 3 повторяют до срабатывания последней пары, расстояние между электродами в которой максимально, тем самым воздействуя на горный массив до получе- ния необходимого результата его обработки, Очередность срабатывания пар электродов 3 устанавливается регулированием ширины зазора 5 между электродами 3 эа счет вращения последних в шине 2.

Предлагаемая установка позволяет значительно повысить эффект электрогидровоздействия на обрабатываемый горный массив (участок), используя для этого минимальное количество шпуров, что сокращает затраты материальных ресурсов и времени для достижения необходимой степени обработки массива.

1136527 (113652 7

/

1136527

Фиг.б

Заказ 787 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауиккая наб., д, 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Составитель

Редактор О.Юркова Техред А.Кравчук

Корректор, С, Шекмар
