Шумопоглощающая конструкция

Шумопоглощающая конструкция

Иллюстрации

Показать все

Реферат



ШУМОПОГЛОЩАЩАЯ КОНСТРУКЦИЯ, содержащая . стальные листы и прсшежуточнь слой иэ попинерногЬ: материала, 6тли чающаяся тем, что, с целые повышеяня; эффективности шумопоглоЩения при повышенных температурах,промеяуточньй слой имеет состав со следупф1М соотношением ингредиентов , Z; Смола эпоксидная40-60 Полиэтилекполиамид3-7 Дибутилфталат10-20 Графит зернистый20-40

СОЮЗ СОВЕТСНИХ

ИЦЪО Ю

РЕСПУБЛИК

ОЮ 0!!

4(51) В 32 В 15/08

3 ,t

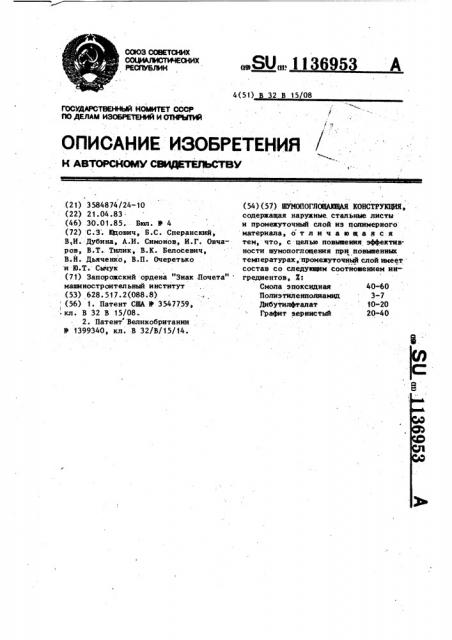

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

ГОСУДа СТВЕННЫЙ КОМИТЕТ СОСР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И OfRPbfllO

К АВТОРСНОНУ C V (21) 3584874/24-10 (22) 21.04.83. (46) .30.01.85. Бкш. Ф 4 (72) С.З; Юпович, Б.С. Сперанский, В,И. Дубина, А.И. Симонов, И.Г. Овчаров, В.Т.. Тилик, В.К. Белосевич, В.Н. Дьяченко, В.П. Очеретько и Ю.Т. Сычук (71) Запоракский ордена "Знак -Почета" машиностроительный институт (53) 628.517.2(088.8) (56) 1. Патент США 9 3547759, .кл. В 32 В 15/08.

2. Патент Великобритании

У 1399340, кл. В 32/В/15/14. (54) (57) йУИОПОГЛОЩАНЦАЯ КОНСТРУКЦИЯ содершащая наруиные, стальные листы и нромеяуточный слой as полимерного материала, о т л и ч а в щ а я с я тем, что, с целью.повышения эффективности шумопоглощения при повышенных температурах, промеауточный слой имеет состав со следукщнм соотношением ингредиентов, 3:

Смоле зпоксидная 40-60

Полиэтилеиполиемцд 3-7

Дибутилфталат . 10-20

Графит зернистый 20-40

1136953

Состав промежуточной прослойки,%

Шумопоглоп;ение, дБ

Эпоксидная смола Полиэтилен- ДибутилЭД-20 полиамид фталат

Графит зернистый

20.

10.1

100

50

101

10

40

102

20 тивность шумопоглощения при повышен-. ных температурах, Заказ 10386/11. Тираж 432 Подписное

ВНИИПН

Изобретение относится к области шумопоглощения и может быть использовано в различных областях техники для борьбы с шумами.

Известна шумопоглощающая конструк" ция, содержащая наружные стальные листы и заключенную между ними вязко упругую прослойку (1).

Данная конструкция характеризуется недостаточной эффективностью шу- 1g мопоглощения.

Известна такще шумопоглощающая конструкция, содержащая наружные стальные листы и промежуточный слой из полимерного материала, выполненный на основе этиленвинилацетата 12).

Известная конструкция также характеризуется недостаточной эффективностью шумопоглощения при повышенных . температурах. Зто обусловлено тем, 2О что указанный полимерный материал, служащий в качестве прослойки, при температурах порядка 90-120 С, подвергается интенсивной термоокислительной деструкции, что приводит к рез" кому ухудшению шумопоглощающих свойств конструкции.

Цель изобретения - повьппение эффективности шумопоглощения звука при повышенных температурах. ЗО

По тавленная цель достигается тем, что в шумопоглощающей конструкции, содержащей наружные стальные листы и промежуточный слой.из полимерного материала, промежуточный слой имеет состав со следующим соотноше-. нием ингредиентов,. %:

Использование предлагаемой конструкции позволяет повыпить эффек3

Смола эпоксидная ЭД-20 40-60

Полиэтиленполиамид 3-7

Дибутилфталат 1 0-20

Графит зернистый 20-40

Указанное соотношение ингредиентов и их состав обеспечивает повьппение эффективности шумопог .ощения по сравнению с известными конструкциями в области повьппенных температур. Кроме того, применение этого материала повьппает адгезионные свойства материала при скреплении его со стальными листами, в частности указанная композиция позвапяет скреплять стальные листы в конструкции типа "сэндвич" с помощью сварки. Кроме этого, при повьппении температуры до 120 С конструкция сохраняет свой состав и обеспечивает эффективное шумопоглощение.

II р и м е р. Шумопоглощающая конструкция содержит два стальных листа толщиной 0,7 мм каждый.. Одна из сторон каждого листа, обращенная к промежуточному слою, обезжиривается, а затем на обезжиренные поверхности валиком наносят материал прослойки состава, %:

Смола эпоксидная ЗД-20 50 ,Полиэтиленполиажщ 5

Дибутилфталат 15

Графит зернистый 30

После. этого листы соединяются и подвергаются обжатию с усилием

0,4 кг/ю Р . Получена шумопоглощающая конструкция толшиной 1,6 мм.

В таблице приведены данные, характеризующие влияние изменения составайа шумоноглощающие свойства.
